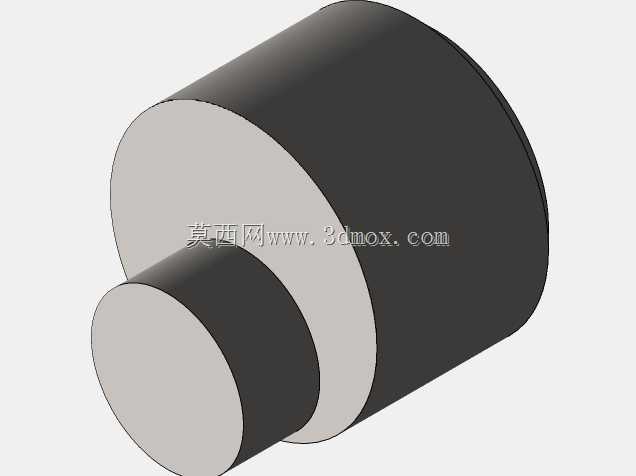

同轴阶梯式圆柱回转传动构件

该同轴阶梯式圆柱回转构件，是机械传动系统中常见的基础连接与传动载体，广泛应用于各类需要同轴动力传递、定位支撑的工业场景中，覆盖轻工输送设备、小型动力输出单元、工装夹具定位模块等多个民用与工业机械领域，可作为动力输入输出的转接载体，也可作为同轴定位的基准支撑件使用。从实际用途来看，这类构件主要承担两个核心作用，一是实现不同直径轴段的动力衔接，将输入端的扭矩平稳传递至输出端，适配不同安装尺寸的配合部件，解决传动链路中轴径不匹配的衔接问题；二是作为轴向定位的基准结构，利用两段圆柱的直径差形成定位台阶，在装配时可快速实现轴向位置的限定，减少装配过程中的调整工作量，提升装配精度与效率。从功能特性上看，该构件采用同轴双圆柱的结构设计，两段圆柱的轴线完全重合，从根源上避免了偏心转动带来的振动、磨损问题，运转时的动平衡表现优异，可适配中低转速下的连续传动场景；构件表面为规整的圆柱面，无复杂的异形结构，加工时可通过普通车削工艺一次装夹完成成型，加工难度低，量产时的成本控制优势明显，同时规整的外形也便于后续的表面处理、装配检测等工序开展。在设计思路层面，该构件优先保障同轴度精度，设计时将两段圆柱的公共轴线作为设计基准，所有形位公差均围绕该基准设定，确保两段轴段的径向跳动控制在合理范围内，避免运转时出现偏磨、异响等问题；台阶面的设计采用直角过渡形式，既能够保证定位端面的贴合精度，也可在台阶处预留密封件、挡圈等标准件的安装空间，拓展构件的适配场景；整体结构无冗余设计，所有结构特征均服务于传动与定位的核心功能，在满足结构强度要求的前提下尽可能缩减整体体积，降低构件自身重量，减少运转时的惯性负载。从外形尺寸与安装边界来看，该构件整体为同轴回转结构，大直径圆柱段作为主体支撑段，长度占整体长度的六成左右，可提供足够的配合接触面积，保障与轴承、联轴器等配合部件的连接稳定性；小直径圆柱段作为外接配合段，直径约为大直径段的二分之一，长度占整体长度的四成，可伸入配合部件的内孔完成连接；安装时需保证配合部件的内孔轴线与构件轴线完全重合，台阶定位面需与配合部件的端面完全贴合，避免出现倾斜安装导致的应力集中问题，径向安装空间需预留大于大直径段外径10%以上的操作间隙，方便装配与后期维护拆卸。
