多密封槽段式液压换向滑阀结构设计

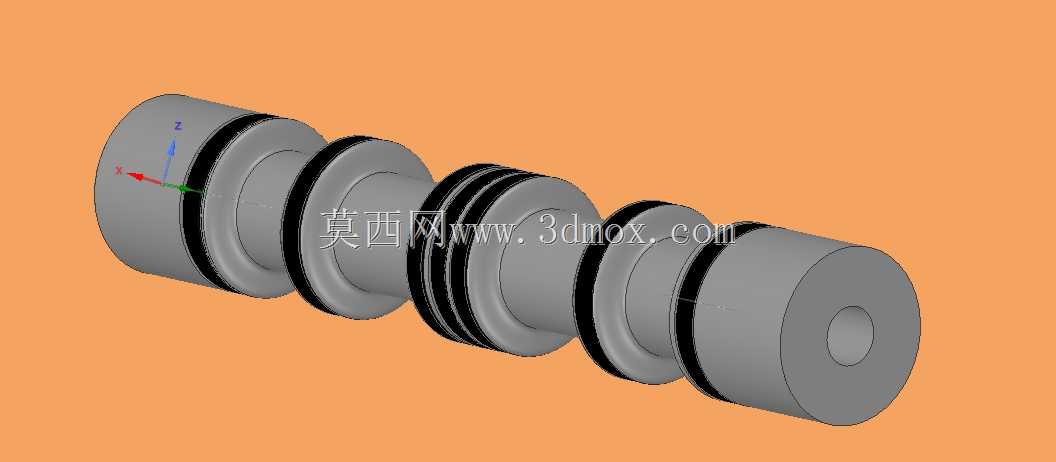

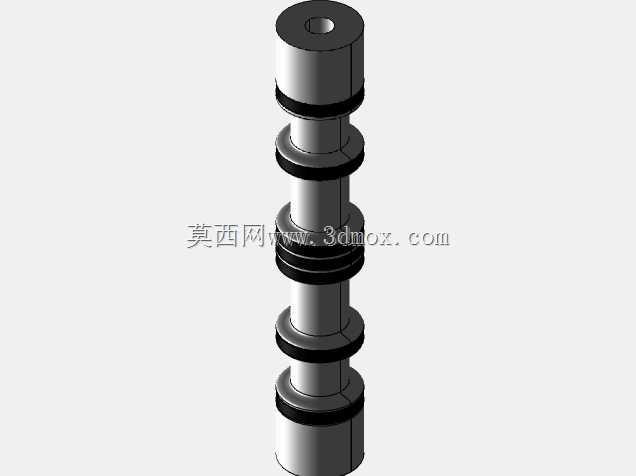

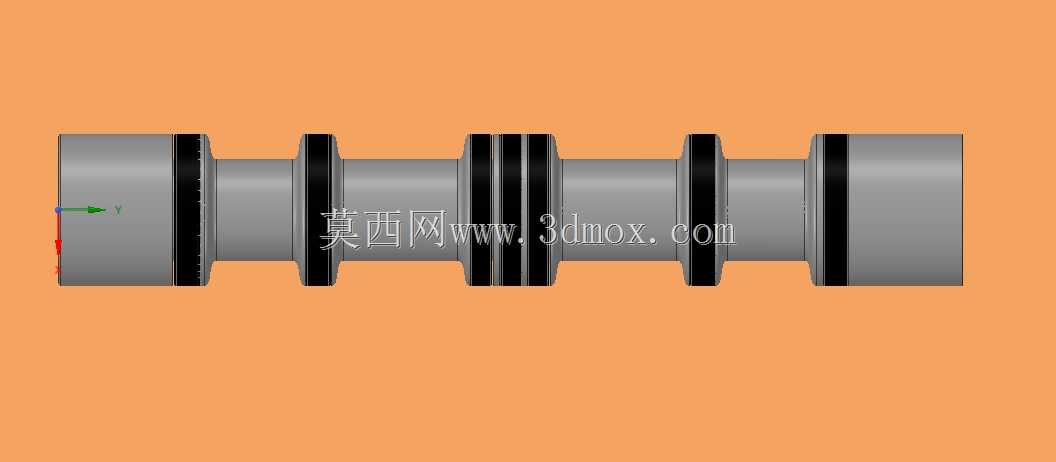

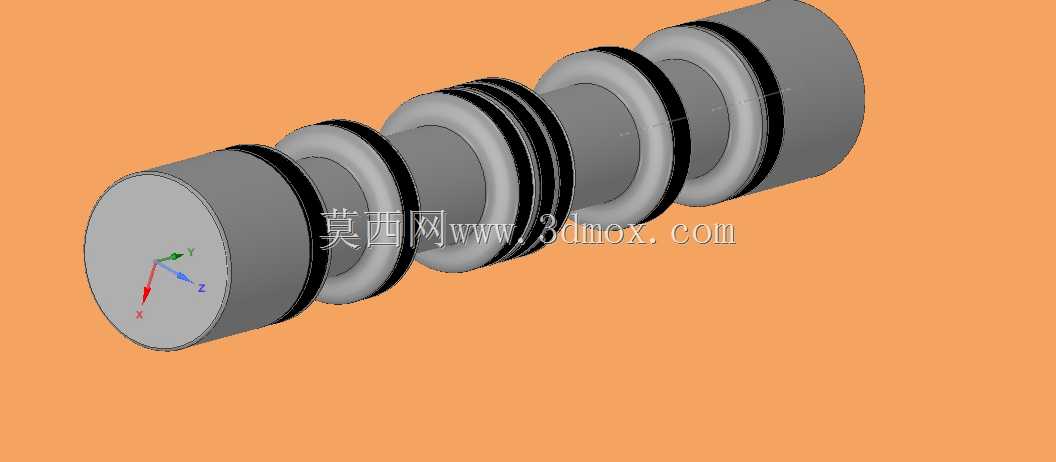

这款滑阀是液压传动系统中负责流体方向控制的核心执行元件，广泛应用于工程机械液压回路、工业液压站、机床液压进给系统、农业装备液压操控单元等场景，承担着切换压力油流向、控制执行元件启停与换向、调节油路通断状态的关键作用，是液压系统实现动作逻辑控制不可或缺的基础部件。从功能特性来看，该滑阀采用多凸肩多密封槽的分段式阀芯结构，阀芯主体为等直径圆柱阶梯设计，不同直径段之间的环形凸肩作为密封与节流工作面，配合阀体内腔的对应沉割槽，可实现多油路的同步通断控制，相比单凸肩滑阀，该结构可同时控制更多组油路的切换，适配复杂液压回路的控制需求；阀芯上开设的多道环形密封槽用于安装弹性密封件，能够有效阻断不同压力腔之间的内泄漏，提升阀件的容积效率，避免高压油窜流导致的系统压力损失与动作失效。在设计思路上，该滑阀遵循液压阀件的等压差设计原则，阀芯各凸肩的节流边做了等开度匹配设计，保证换向过程中各油路的启闭时序一致，避免执行元件出现动作卡顿、冲击过大的问题；阀芯两端采用等直径导向段设计，与阀体内孔保持高精度间隙配合，保证阀芯往复运动时的同轴度，避免卡滞现象，同时两端的承压面积做对称设计，可适配双向液压驱动的控制方式，也可搭配弹簧复位结构实现单端控制。从外形尺寸与安装边界来看，该阀芯为长圆柱类零件，整体轴向长度根据控制油路的数量做了对应分段，最大外径处为密封凸肩的工作面直径，各密封槽的宽度与深度按照常规弹性密封件的安装尺寸设计，可直接适配对应通径的标准阀体内腔，无需额外定制安装腔体；阀芯两端的轴段可根据驱动方式的不同，加工成适配电磁铁推杆、手动拨杆、液压控制活塞的连接结构，安装时只需保证阀芯与阀体内孔的同轴度公差，即可实现顺畅的往复滑动，整体安装边界规整，可集成安装在集成阀块内部，也可单独配置阀体组成独立的换向阀单元，适配不同安装空间的液压系统布局需求。
