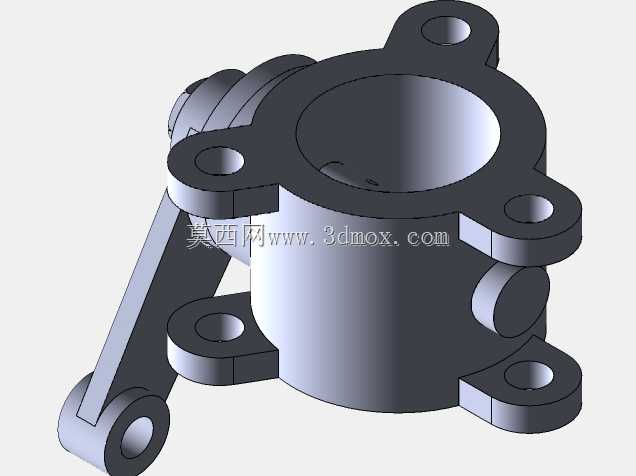

带手动操作臂法兰连接式蝶阀结构

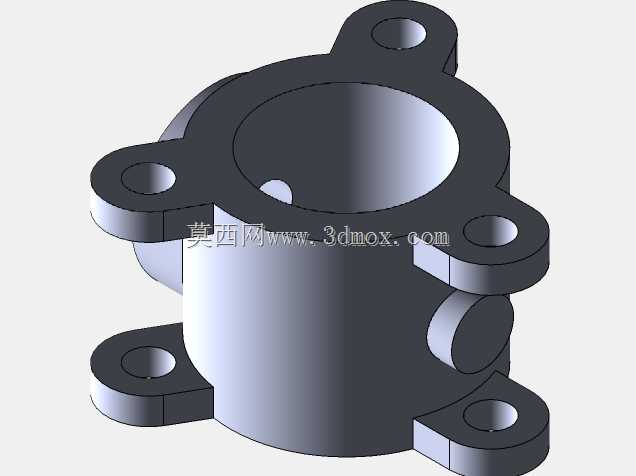

这款蝶阀主要应用在中小口径的工业流体输送管路场景中，覆盖给排水、暖通循环、低压气体输送、普通化工介质输送等多个民用与工业领域，安装在管路中段位置，承担介质通断控制与小范围流量调节的核心作用，相比同通径的闸阀、截止阀，它结构更紧凑，安装占用的轴向空间更小，启闭操作的行程更短，非常适合管路排布密集、安装空间局促的工况使用。产品采用法兰式连接结构，阀体周向均匀分布带安装通孔的连接耳，安装时可直接与管路两端的配对法兰通过螺栓锁紧固定，连接耳的孔位与法兰端面的同轴度经过设计校核，能保证安装时密封面完全贴合，避免介质渗漏问题。阀体采用一体式铸造结构设计，中部的圆柱形流道无突兀的结构凸起，介质流经时的流阻更低，压力损失更小，能有效降低管路输送的动力损耗。侧置的手动操作臂通过阀杆与阀体内的蝶板传动连接，操作臂的长度经过力矩匹配设计，操作人员无需借助额外加力杆，仅靠手动扳动操作臂即可完成90度范围内的启闭动作，操作臂末端的连接孔可用于加装锁定装置，在阀门完全开启或关闭状态下进行位置锁定，避免误触碰导致的阀门状态异动，保障管路运行安全。设计过程中优先考虑了安装适配性与运行可靠性，阀体的轴向安装尺寸经过压缩，不会过多占用管路的轴向排布空间，周向的连接耳突出尺寸控制在合理范围，安装时螺栓的操作空间充足，无需特殊工具即可完成锁紧作业。阀杆与阀体的配合位置设置了密封结构，可避免介质从阀杆转动间隙处向外渗漏，蝶板的密封面与阀座的配合精度经过反复调整，在关闭状态下能实现可靠的密封效果，同时启闭过程中蝶板与阀座的摩擦阻力更小，操作手感更顺畅，长期使用也不会出现密封面过度磨损导致的内漏问题。整体结构没有冗余的复杂零件，后期拆解维护十分便捷，仅需拆开阀杆端的固定结构即可取出蝶板与密封件进行更换，大幅降低了设备的后期运维成本。
