三维摇杆摆动运动分析练习装置

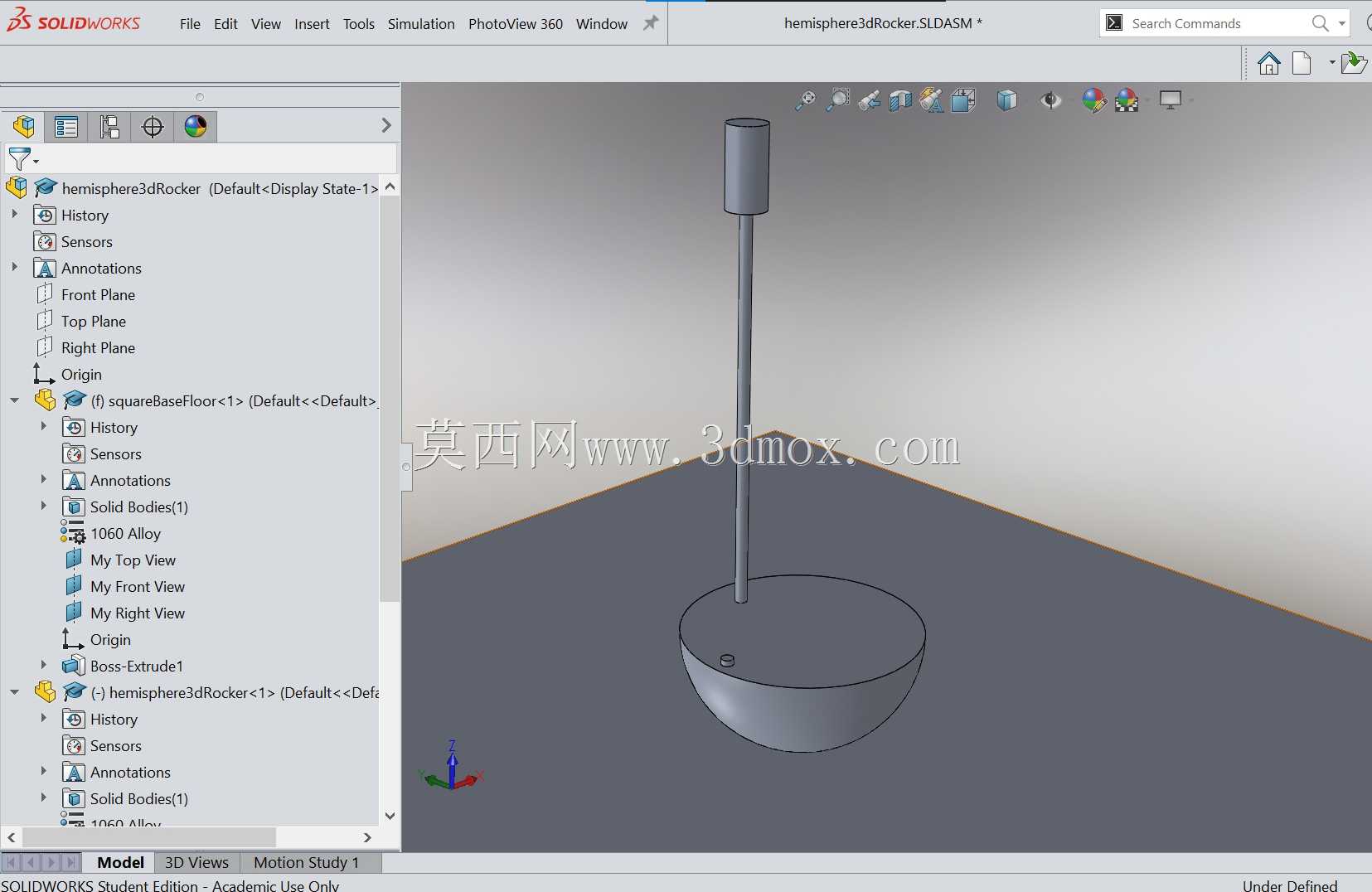

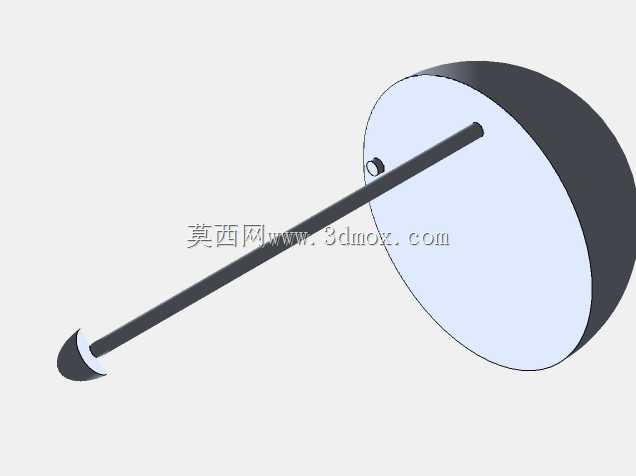

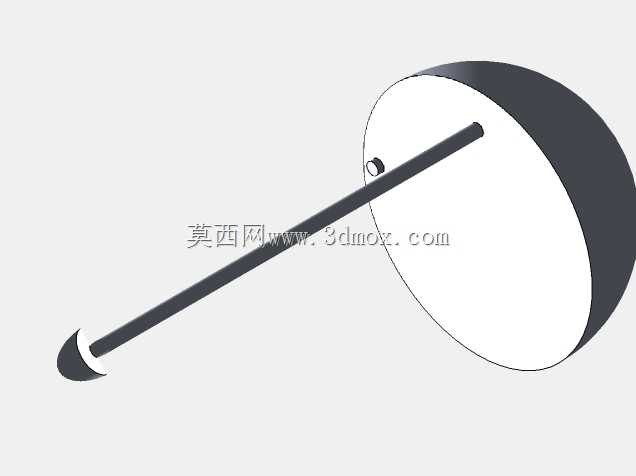

这款三维摇杆摆动装置主要面向机械原理教学、运动仿真验证场景，可作为高校机械专业运动学课程的实操练习载体，也能为非标自动化设备中的摇杆类执行机构提供运动特性验证参考，帮助设计人员提前预判摆动机构的运行轨迹、重心偏移规律与动态受力情况，规避实际加工装配后出现的运动卡滞、重心失稳、摆动幅度不达预期等问题。装置整体采用立式布局，底部为大直径铝制半球基座，半球的圆弧底面直接与支撑平面接触，依靠自身大质量与低重心特性实现无固定安装的自稳支撑，无需额外设计安装孔位或连接结构，可直接放置在平整实验台面上开展测试，半球基座的平面顶面作为整个机构的安装基准，所有上部构件均以该平面为定位基准完成装配，有效降低了装配调试的难度。基座内部集成有偏心杆与配重砝码，通过调整配重的安装位置与质量大小，可改变整个装置的重心分布，进而模拟不同偏心距、不同负载下的摇杆摆动特性，匹配不同的运动分析需求。上部的细长摇杆垂直安装在基座顶面中心位置，杆身采用等直径圆柱结构，顶端设置有圆柱形配重块，可通过增减顶端配重的质量，调整摇杆摆动的转动惯量，模拟不同长度、不同负载摇杆的摆动响应特性。设计过程中重点考量了运动自由度的合理性，半球基座与支撑平面之间为点接触式的多自由度转动副，可实现任意方向的倾斜摆动，摇杆与基座之间采用刚性连接，能够完整传递基座的摆动动作，还原三维空间内的无规则摆动状态，整体结构无多余的冗余约束，避免了过定位导致的运动仿真报错问题。在安装边界方面，半球基座的直径控制在常规实验台面的承载范围内，整体高度适配实验室常用的观测与数据采集设备安装高度，无需额外搭建增高台架即可完成运动轨迹捕捉、动态受力测试等实验操作，装置所有外露构件均采用圆弧过渡处理，无尖锐棱角，在教学实操场景下可有效避免磕碰划伤风险。开展运动分析时，可通过调整内部偏心配重的位置，模拟不同偏载条件下的摇杆摆动衰减规律、自稳回正特性，帮助学习者理解重心位置、转动惯量、接触摩擦等参数对三维摆动运动的影响，掌握空间机构运动分析的核心逻辑，为后续设计复杂空间摇杆机构、自稳平衡装置积累实操经验。
