突破45度打印规则的创意扁形花瓶造型

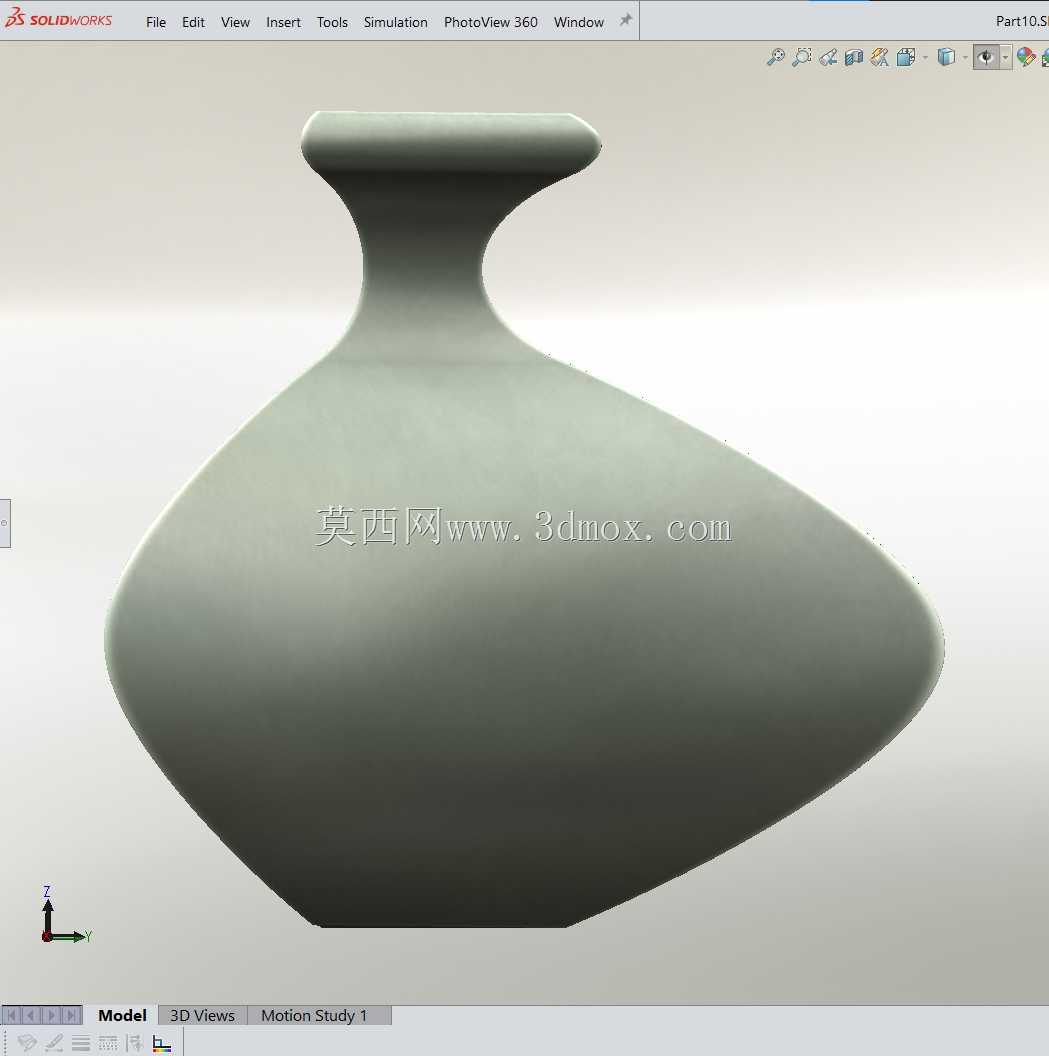

这款造型的设计初衷，是针对熔融沉积成型3D打印过程中普遍遵循的45度悬垂打印规则做的验证性结构探索，日常桌面级FDM打印作业里，多数从业者会默认将超过45度的悬垂面判定为需要添加支撑的结构，否则容易出现层间粘接失效、丝材下坠、表面塌边等打印缺陷，而这款扁形花瓶的侧面轮廓，从直观视角看存在多处超出常规45度悬垂阈值的曲面段，设计阶段特意沿着层叠堆叠方向做了逐段的截面轮廓校验，每一层的外轮廓偏移量都控制在丝材熔融后可依靠自身表面张力完成粘接的范围内，不需要额外添加支撑结构就能完成完整打印。从应用场景来看，这类造型既可以作为3D打印工艺验证的标准测试件，用于校准不同耗材、不同打印参数下的悬垂打印能力边界，也可以直接作为桌面装饰摆件使用，整体采用扁宽的梭形轮廓，瓶口做了外翻的窄边设计，颈部做了向内收窄的流畅过渡，瓶身最大宽度处的截面为对称的扁椭圆结构，放置在平面上时的支撑边界完全覆盖瓶身最大投影轮廓，静置状态下不会出现侧翻风险。设计过程中没有采用常规回转体花瓶的旋转建模思路，而是先绘制侧面的对称轮廓曲线，通过双向放样生成整体曲面，再对曲面做等距加厚处理，壁厚控制在均匀的1.5mm，既能够保证打印完成后的结构强度，也不会因为壁厚过大增加不必要的打印耗时，瓶身内部为完整的中空腔体，瓶口的内边缘做了微小的圆角过渡，避免打印过程中出现尖角处的丝材堆积问题。在实际打印测试过程中，采用常规PLA耗材、0.4mm喷嘴、0.2mm层厚的通用参数，不需要开启支撑功能，逐层堆叠的过程中每一层的外伸量都没有超出丝材的冷却定型承载范围，切片软件的路径规划也没有识别出需要添加支撑的悬垂区域，打印完成后的外表面没有明显的塌边或拉丝缺陷，曲面过渡流畅，完全达到设计预期的效果。这类结构的验证结论，也能给后续的创意造型打印提供参考，打破从业者对45度悬垂规则的固化认知，在不需要额外支撑的前提下实现更具张力的曲面造型设计，减少支撑材料的浪费，降低后处理的工作量，同时也能拓展桌面3D打印在创意摆件、定制装饰件领域的设计自由度，让更多非工程类的创意造型能够以更低的成本完成实物制作。
