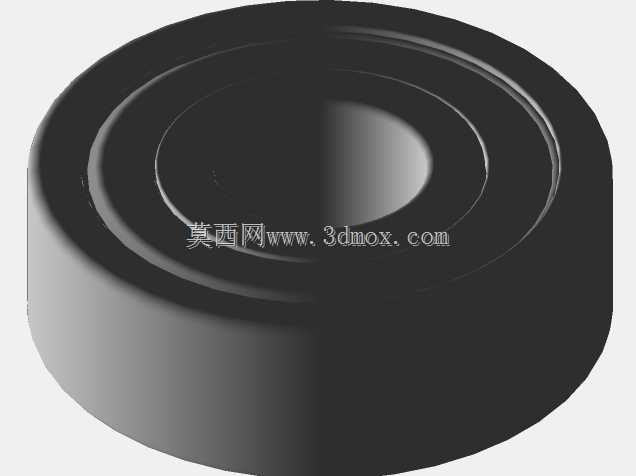

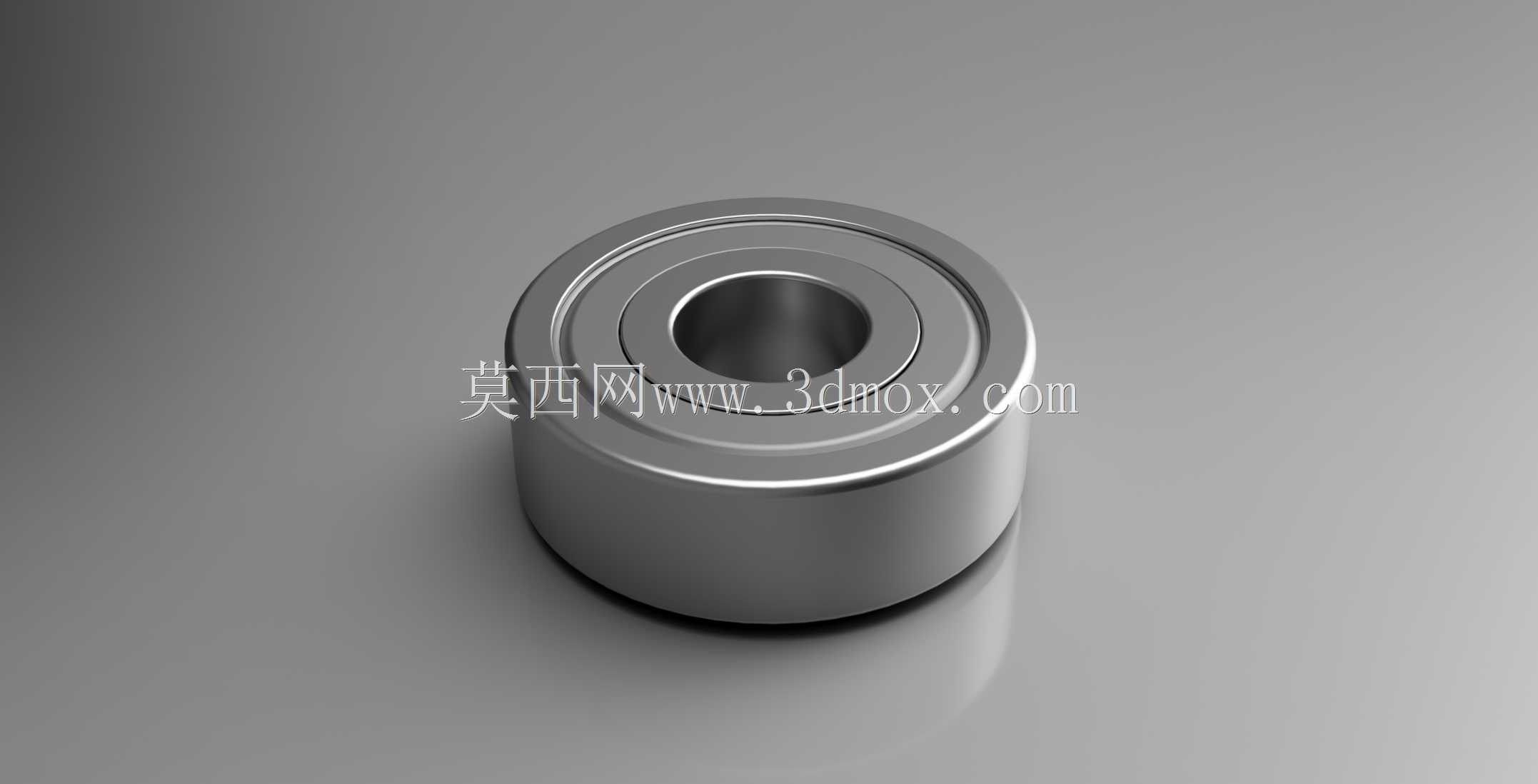

608ZZ深沟球微型滚珠轴承结构设计

这款608ZZ滚珠轴承是微型深沟球轴承品类中应用极为广泛的一款标准件，核心应用场景覆盖轻型运动器材、小型传动机构、3D打印运动组件、家用小电器转动部位等多个领域，其中最具代表性的使用场景就是滑板、长板、小鱼板的轮组安装位，同时也常被用于指尖陀螺、小型传送带辊筒、办公设备走纸机构、玩具传动结构中，承担径向载荷为主、少量轴向载荷的转动支撑作用。从实际用途来看，该轴承的核心功能是通过内圈、外圈与滚动体的配合，将转动副的滑动摩擦转化为滚动摩擦，大幅降低机构运转过程中的摩擦阻力，减少转动部位的磨损损耗，同时为转动轴提供稳定的径向支撑，限制轴的径向位移，保证转动部件的回转精度。在产品功能特性上，这款带双面防尘盖的ZZ结构设计，能够有效阻挡外界灰尘、碎屑、杂物进入轴承内部的滚道区域，避免硬质颗粒对滚道和滚珠造成刮擦损伤，同时也能在一定程度上留存轴承内部的润滑脂，延长润滑维护周期，相比开式轴承更适合多尘、户外的使用场景，比如滑板运动时接触路面扬尘的使用环境。从设计思路层面，这款轴承严格遵循608系列的标准尺寸规范，精准控制内径、外径与厚度的安装边界尺寸，保证与标准安装位的互换性，内圈与外圈的滚道采用圆弧型深沟设计，曲率与滚珠表面高度匹配，让滚珠在滚道内能够顺畅滚动，受力均匀分布在接触面上，避免应力集中导致的早期疲劳损坏；保持架采用兜孔结构均匀分隔每一颗滚珠，避免滚珠之间相互摩擦碰撞，保证运转过程的平稳性，降低运转噪音。在外形尺寸与安装边界上，该轴承的标准内径为8mm，适配直径8mm的安装轴径，外径为22mm，适配安装座22mm的内孔尺寸，整体厚度为7mm，安装时需要预留对应的轴向空间，双面防尘盖的设计不会额外增加安装厚度，完全兼容标准608轴承的安装槽尺寸，无需对原有安装位进行二次加工即可直接替换安装，能够满足各类轻型传动场景的转动支撑需求，在低载荷、高转速的使用工况下能够保持稳定的运转表现，兼顾了通用性、耐用性与易维护性。
