GX16航空插头对接式连接器结构

这款GX16对接式连接器是工业电气连接场景中应用极为广泛的基础接插元件，主要承担低压控制回路、传感信号线路、小功率供电线路的快速通断与连接功能，常见于工业自动化控制柜内部走线、小型机电设备外接线路接驳、检测仪器仪表信号传输、舞台灯光设备供电连接、新能源小型外设信号对接等场景，能够在需要频繁插拔、线路分段布设的工况下，实现稳定的电路连通，避免导线直接铰接带来的接触不良、绝缘防护不足、拉扯易脱落等问题。

从功能特性来看，该款连接器采用公母对插结构，插合端设置定位结构，可避免插错针位导致的线路短路，插合后依靠自身结构阻尼保持连接稳定性，可承受一定程度的线缆拉扯而不松脱；金属外壳具备基础的电磁屏蔽能力，可减少外界电磁干扰对弱信号传输的影响，同时外壳的硬质结构可保护内部插针不受外力磕碰弯折，提升接插件的环境耐受能力。

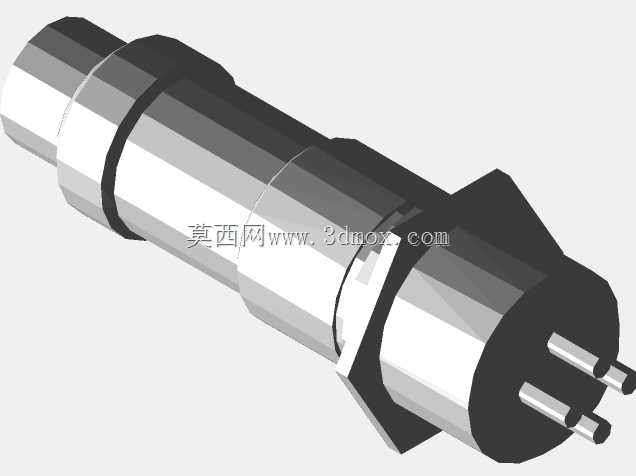

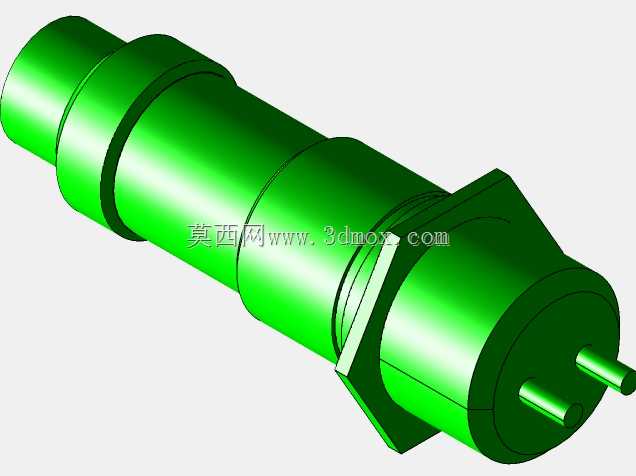

在设计思路上，这款接头采用阶梯式轴段外形结构，沿轴向依次设置线缆接入段、锁紧配合段、法兰定位段、插针伸出段，各轴段直径根据功能需求差异化设计：线缆接入段直径适配常规16规格连接器配套的线缆外径，方便线缆穿入后做压接与绝缘固定；中部法兰结构为安装定位提供受力面，可在面板开孔安装时贴合安装面，配合锁紧螺母实现接头在设备面板上的固定；插针端按照4芯排布设计，插针突出端面长度经过匹配设计，插合时可保证公母针可靠接触，同时避免插针过长导致的弯折风险。外形整体为回转体结构，最大外圆直径符合GX16系列连接器的通用尺寸规范，安装时面板开孔尺寸适配16mm直径的安装孔位，法兰边的对边平面结构可防止安装锁紧时接头跟转，降低现场安装的操作难度；轴向总长度满足对插后两端线缆的弯曲半径要求，不会因为接头长度过短导致线缆弯折处应力集中，也不会因为长度过长占用过多设备内部布线空间。

实际使用中，该款接头可实现线路的快速拆装，设备检修时无需重新焊接线路，只需拔插接头即可分离设备部件，大幅提升现场维护效率；金属外壳的结构强度可适配工业车间、户外临时布设等多场景的使用需求，接插面的贴合设计可阻挡日常使用中的灰尘、溅水侵入接触部位，降低接触氧化、短路的发生概率，保障线路连接的长期稳定性。
