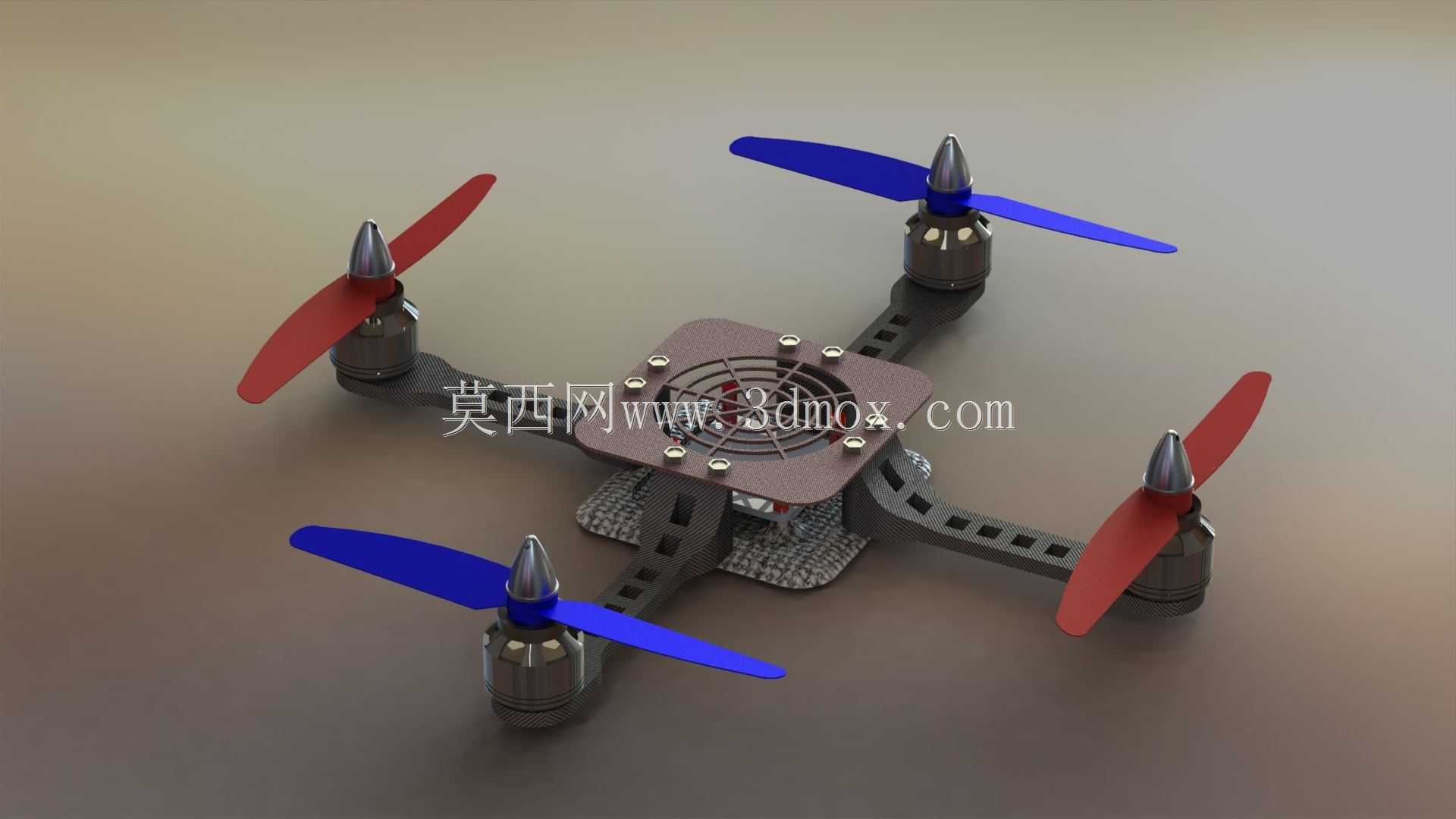

小型四旋翼航拍巡检飞行器结构设计

这款小型四旋翼飞行器主要面向低空近景作业场景设计，可适配室内外狭小空间的航拍摄影、管线巡检、教学实训以及轻量载荷运输需求，相比传统固定翼飞行器，它具备垂直起降、空中悬停、灵活转向的特性，不需要专用起降跑道，在楼宇间隙、厂房内部、林间区域等复杂受限空间内都能稳定作业，能够搭载微型摄像头、小型环境传感器等载荷完成多样化的低空作业任务。

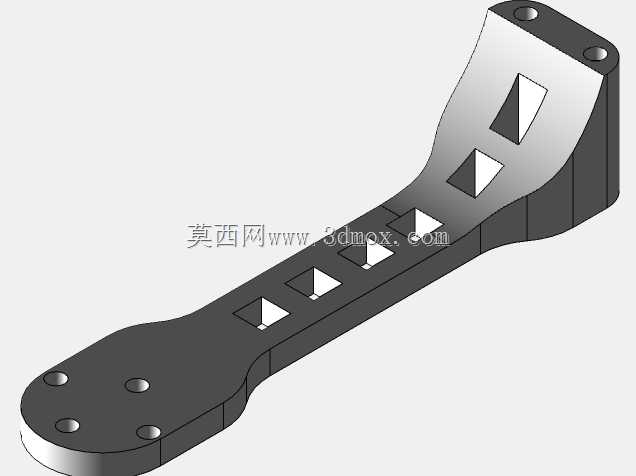

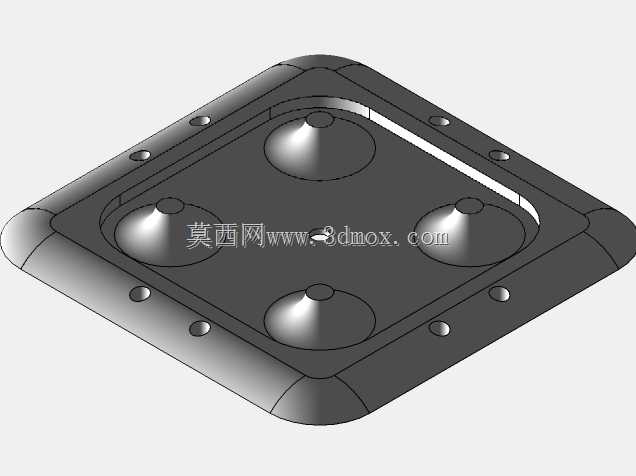

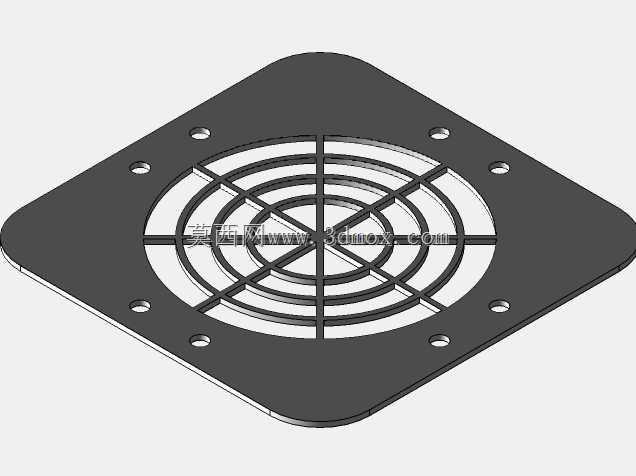

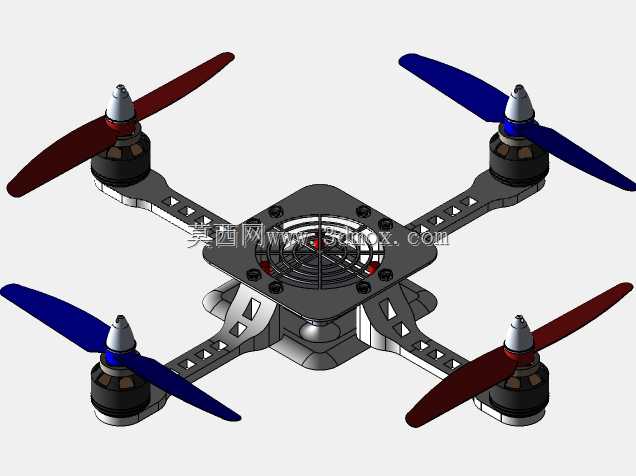

在功能特性设计上，该飞行器采用十字交叉的机臂布局，四个动力单元对称分布在机臂末端，正反桨叶两两配对抵消自旋扭矩，飞行过程中通过调节四个旋翼的转速差来完成升降、俯仰、横滚、偏航的全向姿态控制，操控逻辑简单易上手，飞行稳定性较强。机身中心区域预留了飞控板、电池、信号接收模块的安装空间，上层设置了带散热格栅的防护盖板，既可以为内部电子元器件提供物理防护，避免飞行过程中碰撞、落尘损坏核心部件，又能通过格栅结构加快电子元件工作时的热量散出，保障长时间飞行的设备稳定性。机臂采用镂空减重设计，在保证结构强度满足飞行载荷要求的前提下尽可能降低机身自重，提升有效载荷占比与续航表现，机臂末端的电机安装座做了同轴定位设计，能够保证电机输出轴与机臂平面垂直，避免旋翼转动时产生不必要的振动，提升飞行平稳度。

在安装边界与尺寸设计上，该飞行器采用紧凑型布局，整机对角线轴距控制在适合近距作业的范围内，旋翼转动时的整体外廓尺寸较小，能够轻松穿过常规尺寸的门窗、管线间隙，适配狭小空间的作业需求。各部件的安装接口做了标准化设计，机臂与中心机架采用快拆式连接结构，日常收纳、运输时可以快速拆解机臂，减少收纳占用空间，外出携带更加便捷；电机、电调、飞控的走线槽内嵌在机臂内部，既可以避免飞行过程中气流扰动线材带来的飞行阻力，也能防止线材外露被旋翼剐蹭造成飞行故障。起落部分采用轻量化的底部缓冲结构，能够在降落时吸收冲击能量，避免硬着陆对机身内部电子元件造成冲击损伤，同时底部预留了通用载荷安装位，可以根据不同作业需求快速更换航拍相机、气体传感器、小型投放装置等不同功能模块，拓展设备的使用场景。

整体设计兼顾了结构强度、飞行性能与拓展实用性，既可以作为航模爱好者的组装实训载体，也能经过简单适配后用于小型园区巡检、室内场景航拍、教学实验演示等实际作业场景，结构设计简洁合理，零部件加工与装配难度较低，具备较好的落地实用性。
