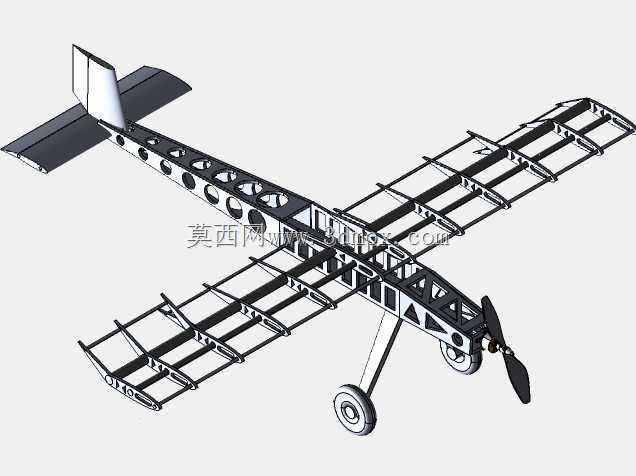

轻量桁架结构固定翼无人侦察机框架

该固定翼无人侦察机框架主要面向低空民用侦察作业场景，可适配小范围地形测绘、农林巡检、边境线巡查、应急灾情探查等多种低空作业需求，能够在常规开阔空域完成低速长航时飞行任务，为地面作业端提供实时空中视角的影像与环境数据采集支撑。整套机架采用经典上单翼前三点式起落架布局，这种布局设计能够让飞行器在起降阶段拥有更好的前方视野，同时前三点起落架的地面滑行稳定性更强，可有效降低侧翻风险，适配简易平整场地的起降需求，无需专用跑道即可完成作业部署。机身主体采用镂空桁架式结构设计，设计过程中优先考量了结构强度与整机重量的平衡，沿机身纵向布置的主梁承担主要飞行弯矩，间隔排布的环形框与斜向加强筋共同构成抗扭承力结构，大量的镂空减重孔在不损失结构刚性的前提下，尽可能削减了机身自重，能够有效提升飞行器的有效载荷上限与续航时长，同时桁架式的开放结构也便于机载设备、动力线路、操控舵机的快速安装与后期检修维护。机翼部分同样采用肋条加纵梁的骨架式结构，沿翼展方向排布的翼肋精准维持预设的翼型轮廓，能够保证飞行过程中获得稳定的升力输出，机翼与机身采用快拆式连接设计，可快速完成拆解收纳，方便户外作业时的转运携带。尾翼部分包含垂直安定面与水平安定面，预留了舵面安装位，可配套安装舵机完成俯仰、偏航姿态的操控调整。机头位置预留了动力系统安装位，可适配适配功率的螺旋桨动力装置，前三点起落架的轮组采用轻量化设计，主起落架带有一定的缓冲形变空间，可吸收降落阶段的地面冲击，保护机身结构与机载设备不受损坏。整套机架的安装边界充分考虑了常规机载设备的尺寸需求，机身中部预留了充足的设备舱空间，可容纳飞控系统、电池、图传模块、航拍载荷等常用组件，各结构件的安装孔位均做了标准化设计，能够兼容市面上主流的航模与无人机通用配件，降低组装与后期配件更换的成本。
