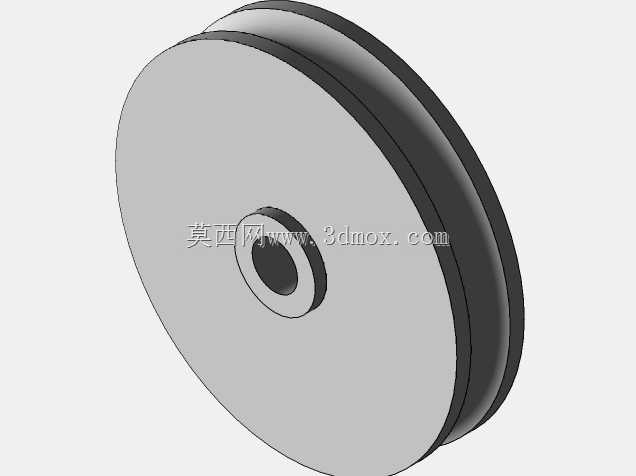

76mm外径带槽传动皮带滑轮结构

这款带槽滑轮是轻载动力传动场景中十分常用的基础机械零件，日常在小型输送线、桌面级自动化设备、家用小型机具、DIY传动改装装置中都能见到它的身影，核心作用是通过轮面的凹槽约束传动皮带的运行轨迹，避免皮带在高速转动过程中出现跑偏、滑脱的问题，平稳传递电机输出的旋转扭矩，带动末端执行部件完成预设的回转或直线动作。在实际使用中，这类小尺寸滑轮常搭配圆皮带或者窄型V带使用，适配功率不大的传动需求，比如小型分拣线的从动轮、3D打印设备的送料传动轮、家用小型砂带机的导向轮、儿童玩具车的行走轮等场景，都能依靠它稳定的转动特性降低传动过程中的能量损耗，减少皮带的异常磨损，延长整套传动机构的维护周期。从设计思路来看，这款滑轮采用了经典的单槽圆盘式结构，整体为对称回转体设计，轮体主体做了等厚度的圆盘处理，既保证了轮体自身的结构强度，在高速转动时不会因为质量分布不均产生径向跳动，又尽可能控制了零件自身重量，降低转动时的惯性负载，减少驱动端的动力损耗。轮缘位置的凹槽做了平滑的圆弧过渡处理，槽面没有尖锐棱角，能够和皮带表面充分贴合，避免应力集中割伤皮带，同时凹槽的深度经过合理测算，既能保证皮带嵌入后有足够的接触摩擦力传递扭矩，又不会因为槽深过大导致皮带卡滞在槽内无法正常 flex 形变。中心的安装孔做了精准的尺寸匹配，能够直接适配对应直径的固定轴，孔位和轮体外圆保持了极高的同轴度，确保安装后滑轮转动顺滑无偏心，不会在运行过程中产生额外的振动噪音。尺寸方面，这款滑轮的轮体外径为76mm，中心安装孔径为10.1mm，这个尺寸参数能够适配市面上绝大多数轻载传动的安装空间需求，安装时只需要将中心孔对准固定轴穿入，做好轴向限位即可完成装配，不需要额外做复杂的适配加工，轮体的厚度控制在紧凑范围内，不会占用过多的安装空间，即使是空间局促的小型设备内部也能顺利布置。在和轴承配合使用时，中心孔的尺寸公差能够和标准微型轴承的外圈形成稳定的缩配连接，转动时依靠轴承的滚动摩擦替代轴孔直接接触的滑动摩擦，大幅提升转动的顺滑度，降低长时间运行的磨损量，不管是作为主动轮连接电机输出轴，还是作为从动轮、导向轮布置在传动路径的中间位置，都能稳定发挥作用，适配多种不同的轻载传动布局需求。
