双层叠装式工业压缩机防护柜体结构

该柜体结构主要面向工业制冷、压缩空气供给、工艺气体增压等场景的压缩机主机承载与防护需求，常见于工厂动力站、冷链机组配套、工业制程配套等安装环境，核心作用是为立式压缩机主机提供稳定的安装承载，同时通过外围防护结构隔绝人员误触、外界杂物侵入的风险，适配多台压缩机叠装布置的紧凑空间安装需求，解决传统单台压缩机布置占用地面空间过大的问题。

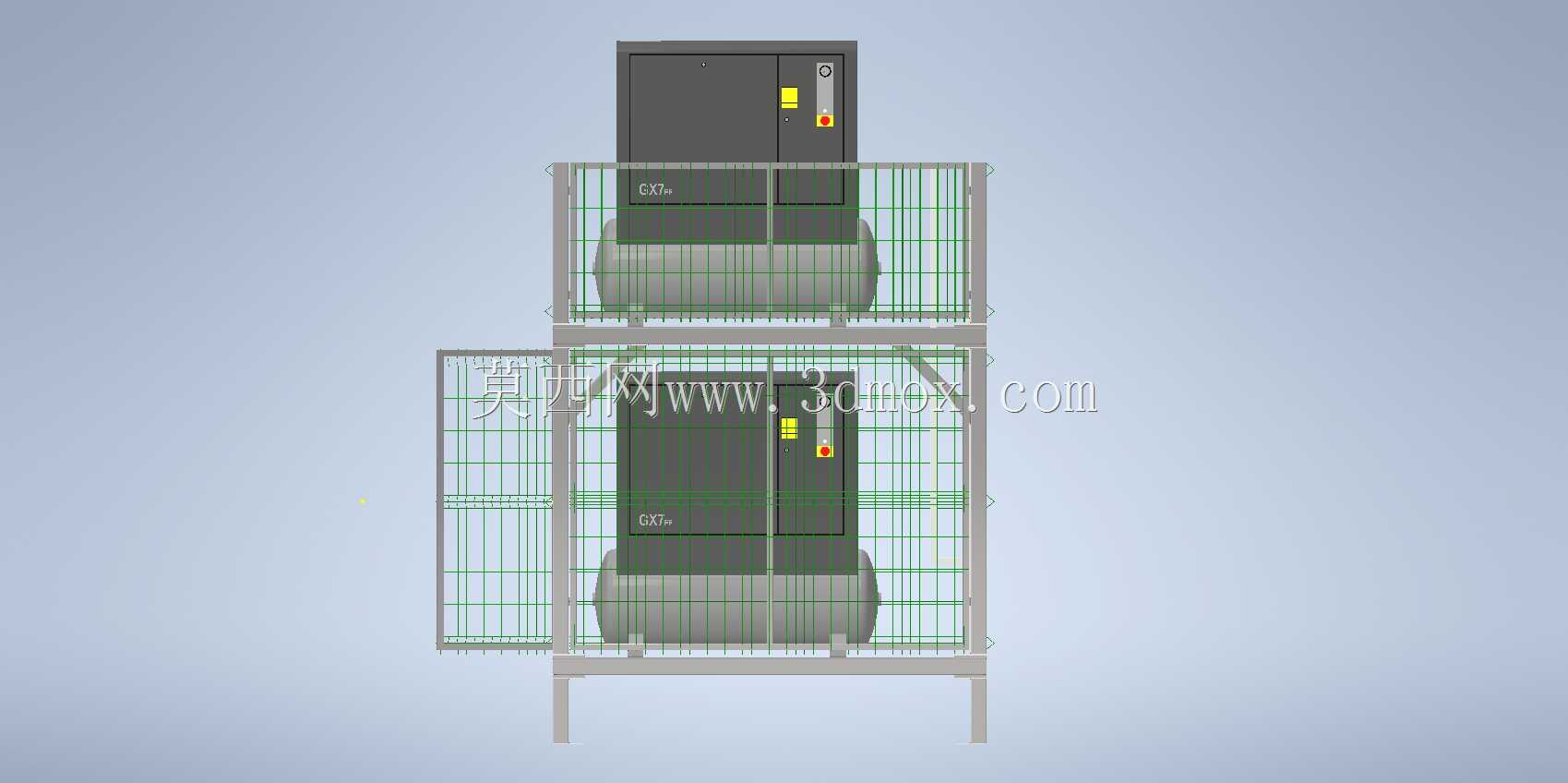

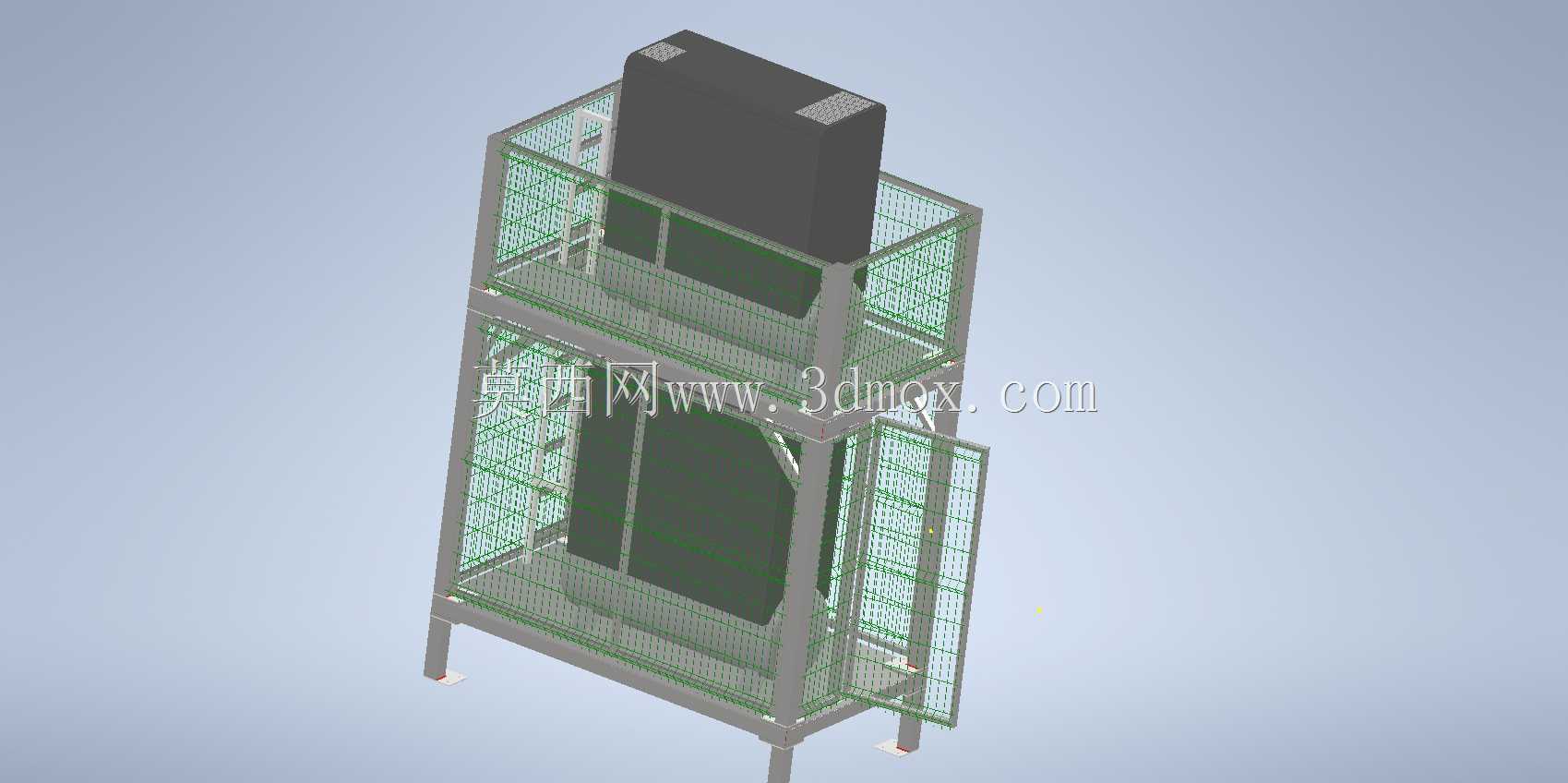

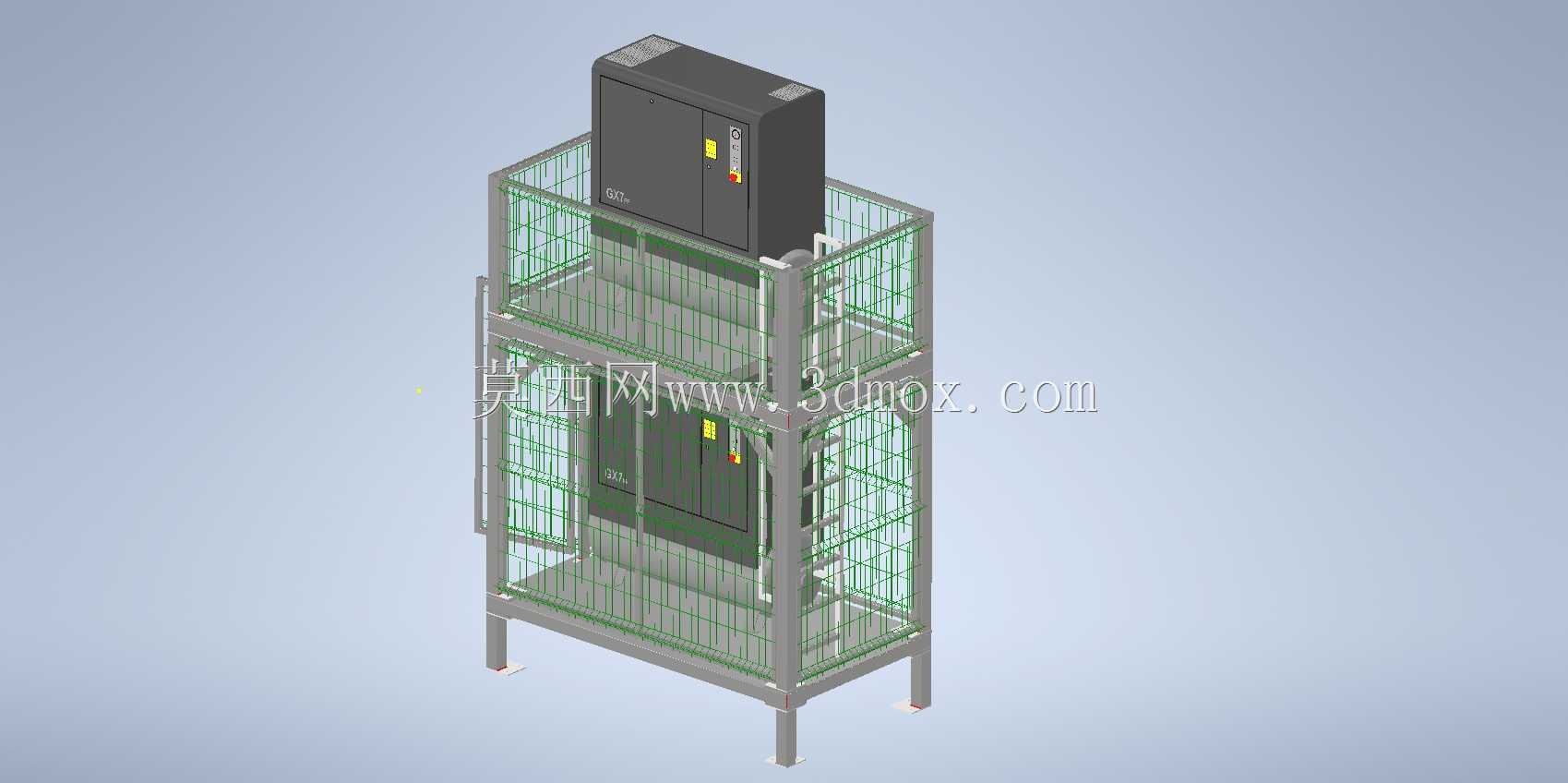

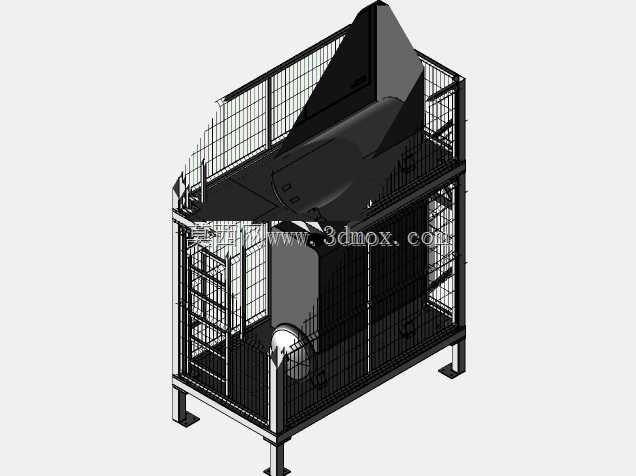

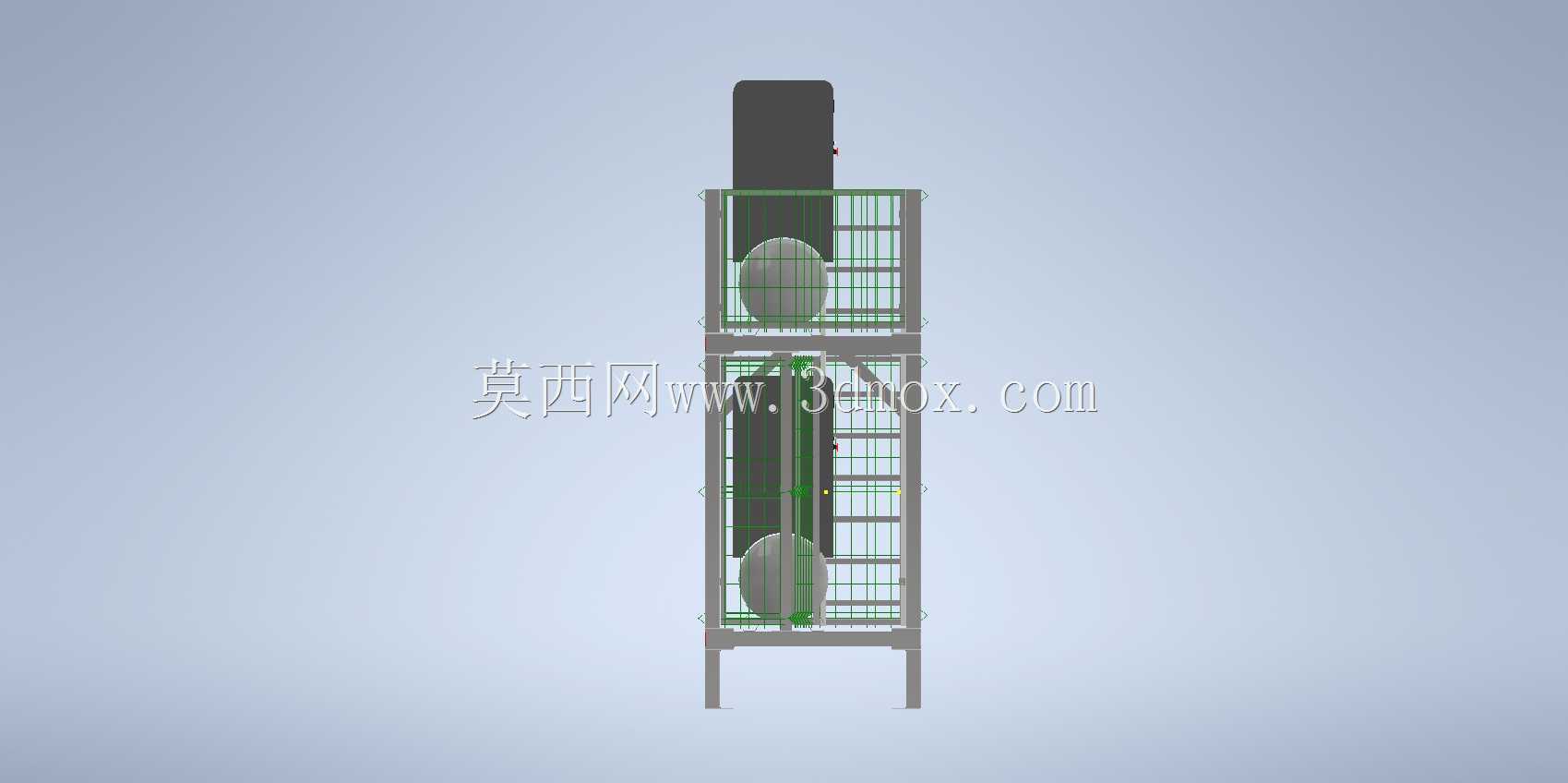

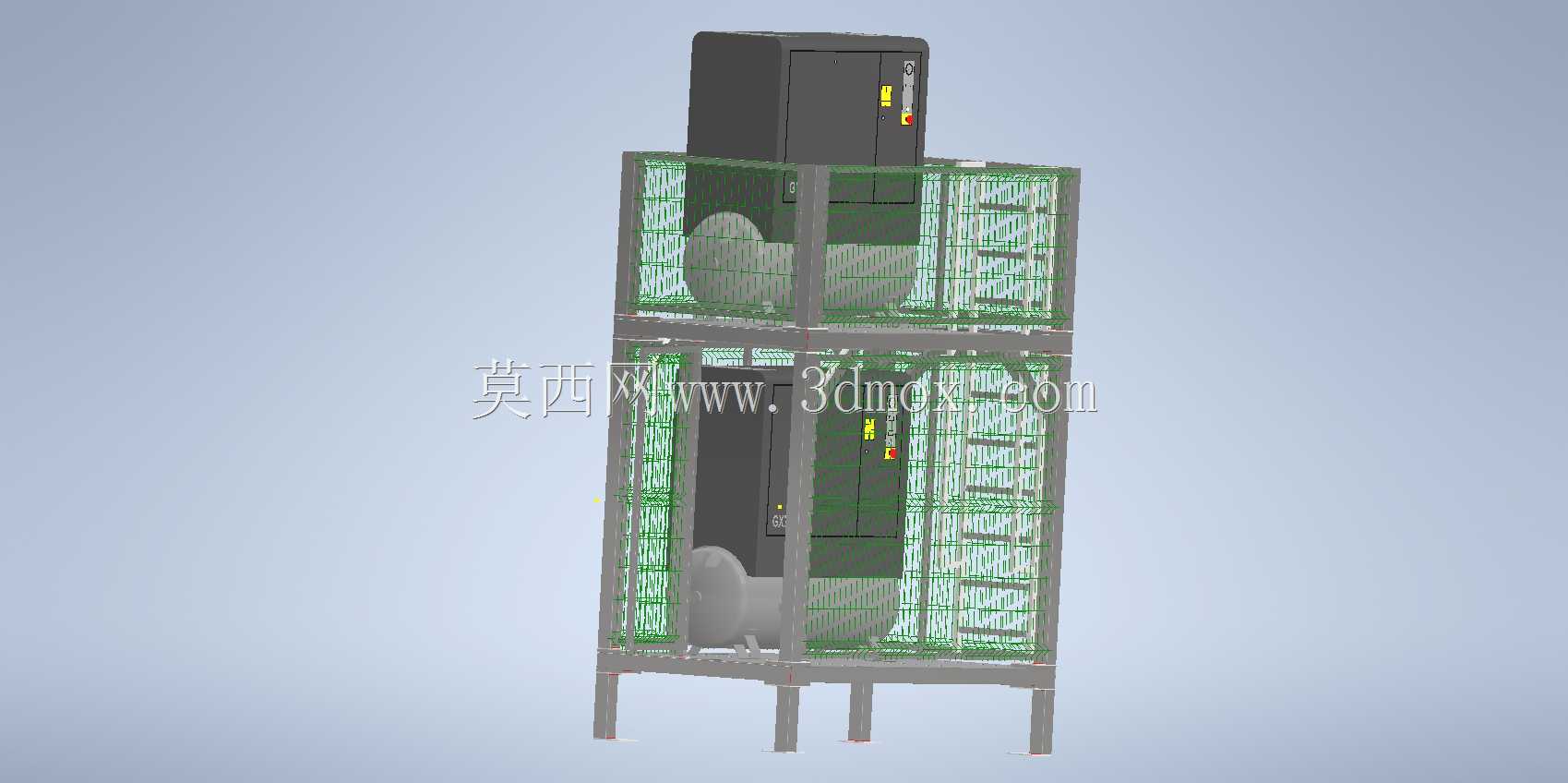

从功能特性来看，该柜体采用上下双层叠放的布局设计，每层可独立容纳一台立式压缩机主机，柜体底部设置四根支撑立柱，将整体柜体抬离安装地面，既可以避免地面积水、积尘侵入柜体内部影响压缩机运行，也预留了底部管线接驳、检修操作的空间。柜体侧面采用网格状防护结构，在满足安全防护要求的前提下，保障了压缩机运行过程中的通风散热需求，避免密闭柜体导致的内部积热问题，同时网格结构也便于运维人员直接观察内部压缩机的运行状态，无需频繁拆卸防护结构即可完成日常巡检。每层柜体都预留了独立的主机安装位，对应压缩机的固定点位设置了安装基准面，可直接匹配对应规格立式压缩机的安装孔位，减少现场安装的调整工作量。

设计过程中优先考虑了安装边界与运维便利性，整体外形为规整的立式长方体结构，外部无突出的尖锐结构，可直接贴靠厂房墙面或成排布置，最大化利用厂房竖向空间，相比同容量的两台独立压缩机布置方案，可减少近40%的地面占用面积。柜体正面预留了爬梯结构，运维人员可通过爬梯抵达上层柜体位置，完成上层设备的操作、检修与维护作业，无需额外搭配登高作业设备。每层柜体对应压缩机的操作面板位置都预留了观察与操作开口，日常启停、参数查看操作无需打开防护门即可完成，降低日常运维的操作成本。柜体框架采用型钢焊接成型的整体式结构，具备足够的结构强度，可承受双层压缩机满载运行时的静载荷与运行振动载荷，避免长期运行出现框架变形、连接松动的问题，防护网格与框架采用可拆卸连接方式，当需要对压缩机进行深度检修时，可快速拆除对应位置的防护网格，获得充足的检修操作空间。
