涡轮压缩机叶轮高精度结构设计

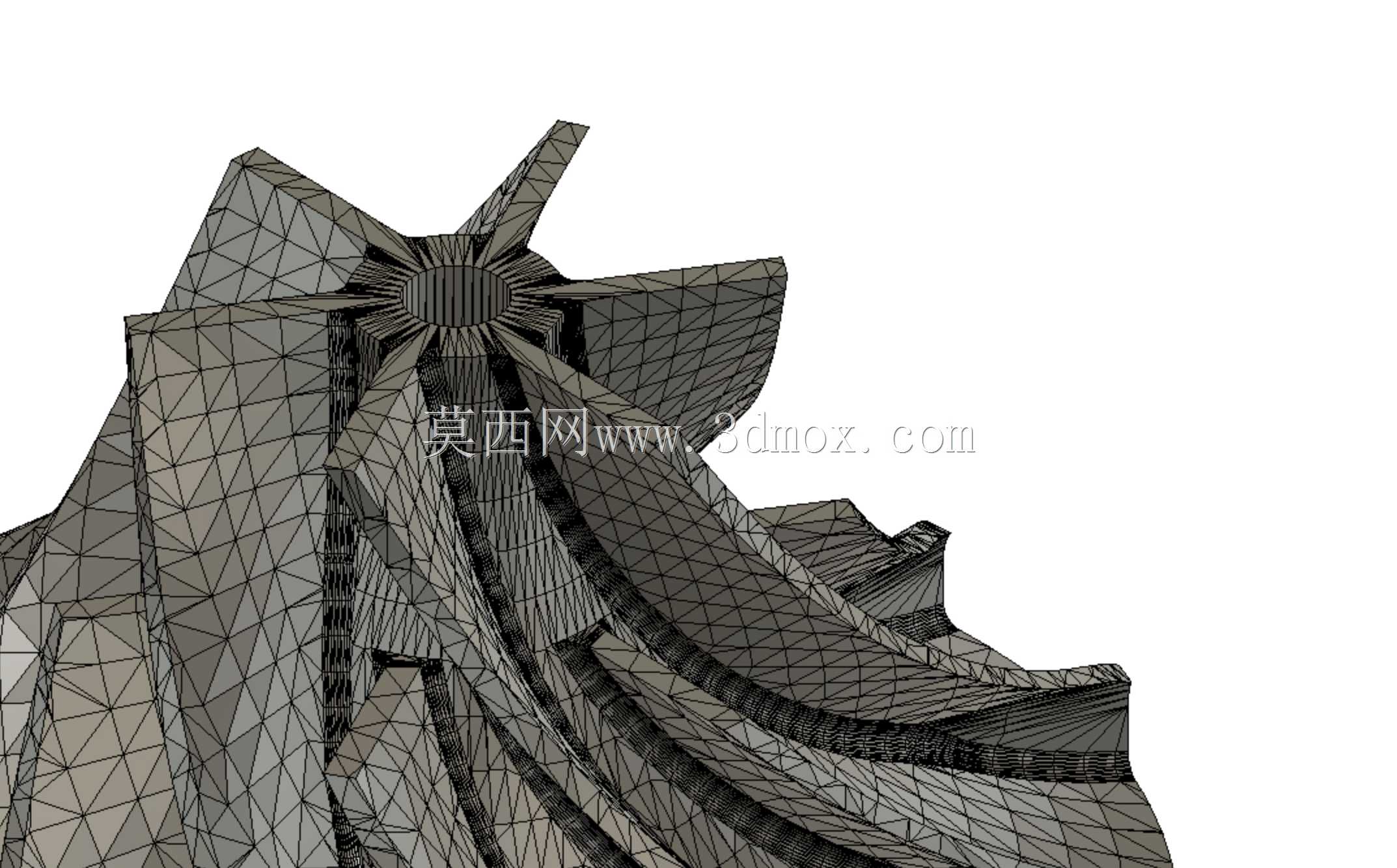

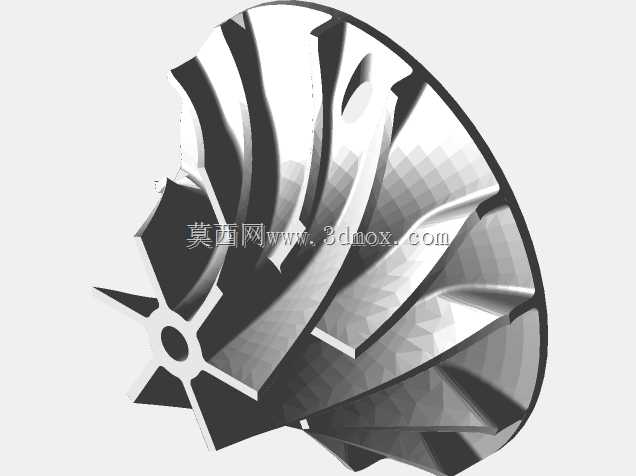

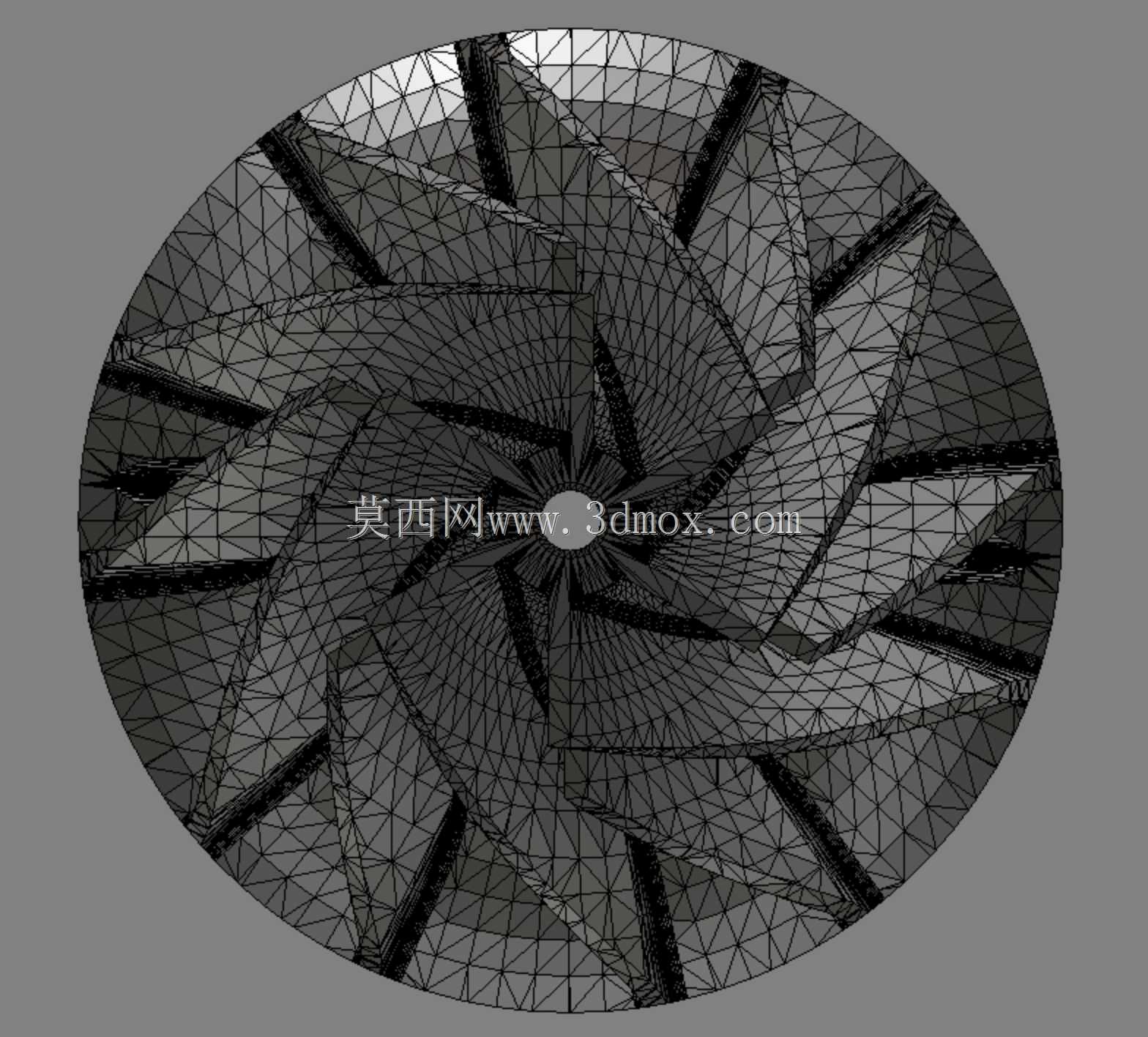

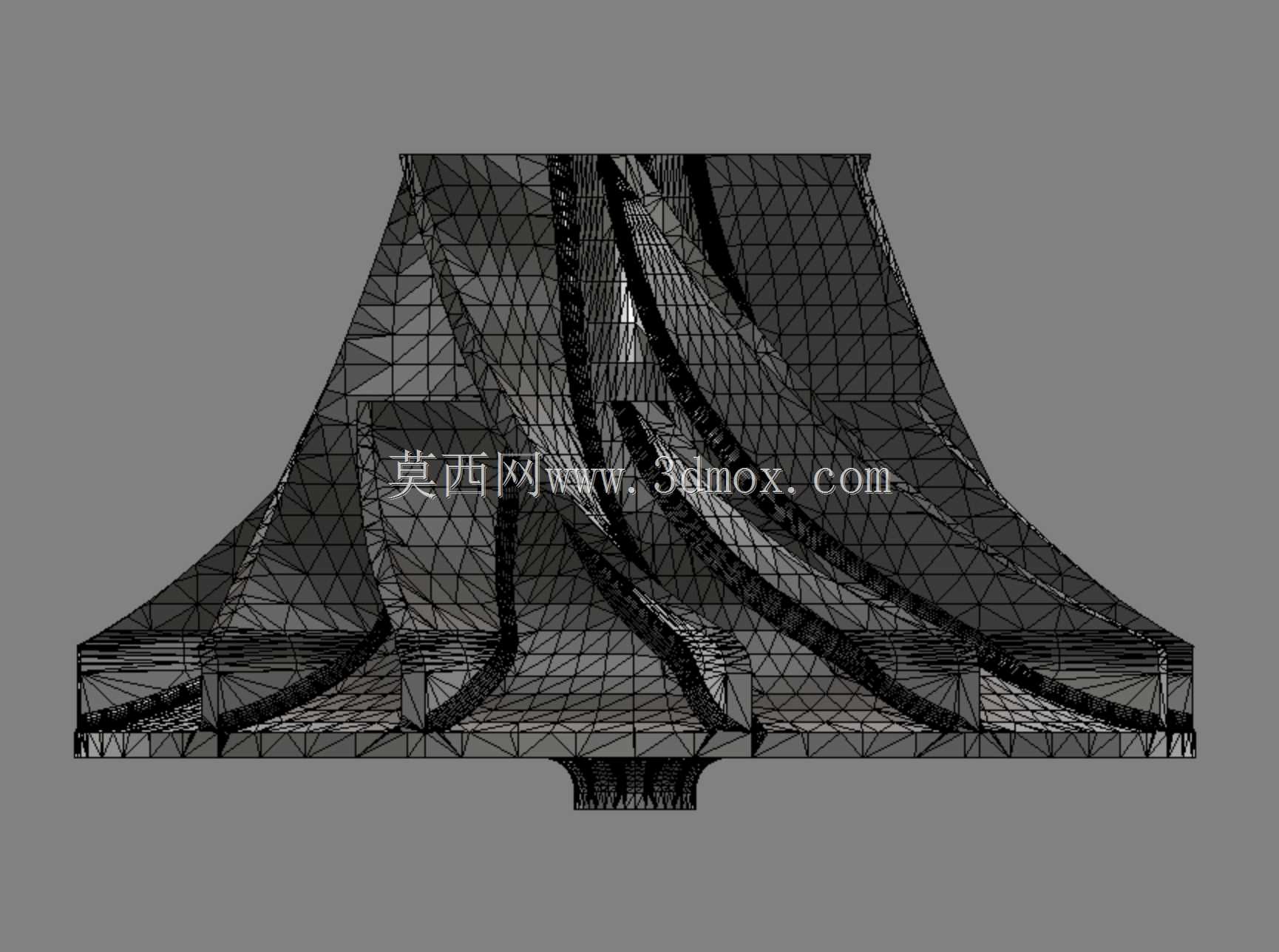

该模型为涡轮压缩机的核心做功部件叶轮，是决定压缩机整机增压效率与运行稳定性的关键结构，目前广泛应用在工业气源供给、车用动力增压、化工流程气体输送、制冷系统压缩循环等多个工业场景中，是流体压缩类设备实现能量转换的核心载体。在实际设备运行过程中，叶轮随主轴高速旋转，通过叶片的曲面导流作用，将轴向进入的气体持续甩入叶轮外缘的扩压腔室，利用高速旋转产生的离心力对气体做功，让气体在流道内完成动能到压力能的初步转换，后续配合扩压器、蜗壳等结构完成最终的气体增压输出，为后端用气环节提供符合压力、流量要求的压缩气源。从功能特性来看，该叶轮采用大扭角三元流叶片设计，叶片型线沿气流流动方向平滑过渡，能够有效降低气体在流道内的流动阻力，减少气流分离与涡流损失，相比传统直叶片叶轮可提升10%以上的气动效率，同时叶片与轮毂采用一体化融合结构，避免了分体装配带来的连接间隙与应力集中问题，可适配每分钟上万转的高转速运行工况，在持续高速旋转过程中保持结构强度与气动性能的稳定。在设计思路层面，该叶轮的建模过程严格遵循气动设计与结构强度协同的原则，首先根据目标工况的流量、压比参数确定叶轮的进出口直径、叶片安装角、叶轮流道宽度等核心气动参数，再通过有限元分析对叶片厚度分布、轮毂过渡圆角进行优化，在保证叶片气动型面精度的前提下，对叶片根部进行加厚处理，分散高速旋转产生的离心应力，避免长期运行出现叶片疲劳断裂的问题，同时叶片前缘做了圆弧钝化处理，降低进气端的气流冲击损失，提升叶轮在变工况运行时的适应能力。从安装边界与尺寸适配来看，该叶轮中心设置有标准的主轴安装孔与键槽定位结构，可与同规格的压缩机主轴实现精准配合，安装时需保证叶轮端面与主轴轴线的垂直度公差控制在0.02mm以内，避免高速旋转时出现动平衡超标引发的整机振动问题；叶轮的整体外径、轴向长度均匹配对应型号压缩机的蜗壳与扩压器安装腔尺寸，安装后叶片外缘与腔体内壁保持均匀的设计间隙，既不会因为间隙过大造成气体回流泄漏影响增压效率，也不会因为间隙过小出现运行过程中叶片与腔体的刮擦故障，能够直接适配对应功率等级的涡轮压缩机装配需求，在实际生产中可通过精密铸造结合五轴铣削的工艺完成实体加工，加工后需进行动平衡校正，保证叶轮在最高工作转速下的振动值符合行业运行标准。
