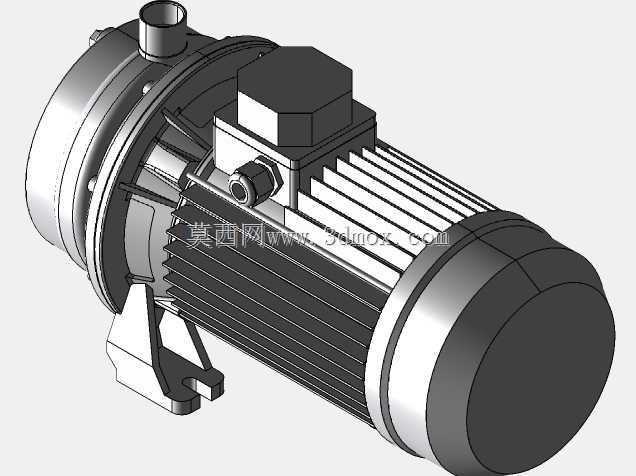

卧式直联离心式水泵三维结构设计

这款卧式直联离心泵主要面向民用给排水、工业循环水输送、暖通空调水循环、小型农田灌溉、设备冷却供水等场景，可输送常温清水或物理化学性质与水相近的无固体颗粒介质，在楼宇供水、车间设备冷却、水处理系统、小型水利调输环节都能适配使用。设备采用电机与泵体直联共轴的结构设计，省去了传统联轴器连接的冗余传动环节，既压缩了整机的轴向安装尺寸，也减少了传动过程中的功率损耗，同时降低了后续运维过程中联轴器找正、易损件更换的工作量。从功能特性来看，泵体的流道采用水力优化的蜗壳结构设计，进水段沿轴向布置，能够让介质平稳进入叶轮腔室，减少进水紊流带来的水力冲击与振动，叶轮采用闭式结构设计，在输送洁净介质时能保持较高的运行效率，降低运行能耗；电机端的散热筋沿轴向均匀排布，能够在电机运行时通过转子带动的空气流动快速带走绕组产生的热量，保证设备长时间连续运行时的温度处于合理区间，避免过热损耗。安装结构上，设备底部采用一体化铸造的支脚设计，支脚预留了标准安装螺栓孔位，安装时可直接固定在混凝土基础或钢制安装机架上，支脚的受力位置经过加强筋补强，能够承受设备满负荷运行时的振动载荷，避免长期运行出现支脚变形、设备偏移的问题；接线盒布置在电机壳体的侧上方，采用防水密封结构设计，能够适配车间、户外等多场景的安装防护需求，避免溅水、灰尘进入接线腔引发电气故障。设计过程中充分考虑了安装边界的适配性，整机轴向长度控制紧凑，进出水口采用标准法兰连接尺寸，能够直接对接同管径的工业管路，不需要额外制作过渡连接管件；泵体与电机的连接端采用标准化止口定位，既保证了泵轴与电机轴的同轴度，也方便后续检修时的拆装作业，不需要复杂的专用工装即可完成密封件、易损件的更换。设备的整体外形兼顾了运行稳定性与空间利用率，侧置的注水、排气螺塞设计方便首次启动时的排气操作，能够快速排净泵腔内的空气，避免空转造成机械密封的干磨损坏，提升设备的首次启动成功率与运行可靠性。
