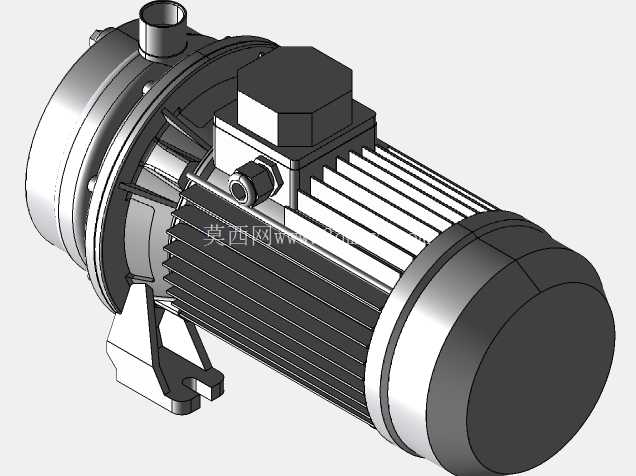

卧式直联离心泵三维结构设计模型

　　在民用供水、工业循环水输送、小型暖通系统配套、轻工况流体增压场景中，卧式直联离心泵是应用覆盖度极高的通用流体设备，这类泵型摒弃了传统联轴器分体传动的结构形式，将叶轮组件直接与电机输出轴做刚性连接，整体轴向尺寸更紧凑，安装时无需额外做同轴度校准，大幅降低现场安装调试的工作量与技术门槛，很适合空间局促的设备集成、楼宇管井配套这类对安装占地有严格限制的场景。从结构设计逻辑来看，该模型完整还原了直联离心泵的核心组成：泵头端采用蜗壳式流道结构，进水口沿轴向布置、出水口沿垂直向上方向设置，这种流道设计能在叶轮高速旋转时，通过离心力作用持续对进入泵腔的流体做功，将流体动能逐步转化为压力能，顺着蜗壳流道汇集后从出水口排出，可满足清水类低粘度、无硬质颗粒介质的输送需求，常规工况下适配介质温度范围覆盖常温供水场景的常规需求。

　　动力端采用标准卧式异步电机结构，外壳设置平行排布的散热筋，电机运行时产生的热量可通过散热筋与流通空气完成热交换，避免长时间运行出现绕组过热问题；电机接线盒设置在机身上部侧面，预留了标准线缆接入空间，现场布线时无需额外调整电机安装角度即可完成接线作业。泵体与电机的连接部位设置了密封连接段，内置机械密封结构，可避免泵腔内带压流体沿轴配合间隙出现渗漏，相比传统填料密封结构，机械密封的摩擦损耗更低、运行泄漏量更小，日常维护周期更长。

　　安装支撑部分采用一体化铸造的底脚结构，两个安装脚分别布置在泵头下方与电机前端下方，底脚上预留了标准螺栓安装孔，安装时可直接通过螺栓将泵体固定在混凝土基础或者设备集成机架上，底脚的受力点经过重心匹配设计，满负荷运行时可有效降低整机振动幅度，避免连接管路出现应力疲劳。从安装边界来看，整机轴向长度控制在适配小流量增压工况的常规尺寸区间，径向最大尺寸为电机外壳外径，进水口与出水口的法兰连接尺寸匹配常规低压流体管路标准，现场对接管路时无需额外制作变径接头；泵体顶部设置了排气螺塞位置，首次开机前可拧开螺塞排出泵腔内空气，避免出现气缚导致泵无法正常抽送流体；底部预留了放水螺塞位置，冬季停机或者长期闲置时可排空泵腔内残留液体，避免低温冻裂泵壳。

　　在结构细节处理上，叶轮与电机轴的配合采用键连接加锁紧螺母的固定方式，可传递额定转速下的扭矩需求，避免高速旋转时叶轮出现松动；泵壳与电机连接端盖之间设置了密封垫片，保证配合面的密封性能，防止外部空气进入泵腔破坏真空度。这类直联离心泵的设计核心是在保证流体输送性能的前提下，尽可能压缩整机体积、减少传动环节的能量损耗，相比分体式带联轴器的离心泵，直联结构的传动效率可提升5%左右，同时省去了联轴器的日常维护、弹性块更换等运维工作，很适合民用供水、小型设备冷却循环、暖通系统补水这类连续运行但负载波动不大的工况。建模过程中对各个配合面的公差做了对应还原，比如轴承位的配合公差、机械密封安装位的尺寸精度、法兰连接面的平面度要求，都按照通用离心泵的行业设计规范做了匹配，可直接用于结构校核、安装模拟、教学演示等场景，也可作为同类型泵产品改型设计的基础参考框架，在做不同流量扬程参数的衍生设计时，只需调整叶轮直径、流道宽度以及对应匹配的电机功率参数，即可快速完成系列化产品的结构迭代，减少重复建模的工作量。
