轻量化镂空对称式机械连接承载框架

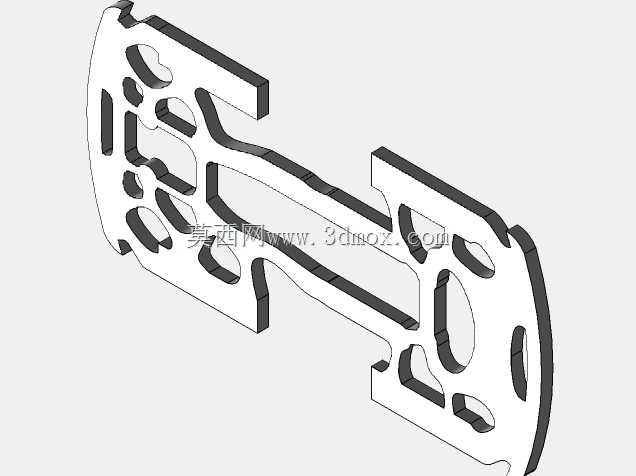

该镂空式对称承载框架主要应用于对自重控制要求严苛的机械传动连接场景，常见于小型自动化执行机构末端、精密检测设备运动模组、轻量化作业机具的主体承载部位，可作为两端功能部件的中间连接载体，承担两端部件的载荷传递、位置固定以及运动过程中的结构支撑作用，避免连接部位在往复运动、载荷冲击下出现形变错位。从功能特性来看，框架整体采用对称式结构设计，两端设置有适配圆形功能部件的安装贴合面，可匹配对应直径的端盖、传动轮或者功能模组的安装定位，中间的连接臂采用一体化成型结构，保证整体的结构刚性，避免拼接结构带来的装配误差与强度短板。设计思路上核心围绕轻量化与刚性平衡展开，整体板材采用等厚度切割成型工艺适配，在非主要受力区域开设了多组不同形状的镂空槽，包括圆形减重孔、异形流线型镂空区域，在不降低整体抗弯、抗扭强度的前提下最大化去除冗余材料，有效降低构件自身重量，减少运动过程中的惯性负载，提升配套设备的动态响应速度。镂空槽的边缘均做了圆弧过渡处理，避免直角位置出现应力集中，在长期交变载荷作用下降低开裂风险，延长构件的使用寿命。外形尺寸方面，框架整体为长条形对称结构，两端安装区域的外轮廓为适配圆形部件的圆弧造型，中间连接段的宽度根据受力分布做了渐变收窄设计，安装边界上预留的镂空孔可同时作为走线通道、装配定位孔使用，两端的安装面可通过螺栓、卡扣或者粘接方式与两端功能部件固定，安装时无需额外做复杂的适配加工，可直接与对应尺寸的部件配合装配，整体厚度统一，适配常规的板材加工工艺，可采用金属板材激光切割、水刀切割或者工程塑料注塑、3D打印等方式加工成型，适配不同载荷等级、不同成本预算的使用需求。在实际使用中，该框架可有效隔绝两端部件的振动传递，镂空结构也能提升构件的散热效率，避免配套的发热部件工作时热量在连接部位积聚，适合在高速往复运动、频繁启停的作业工况下使用，能够在保证结构强度满足使用要求的同时，最大限度压缩构件自重，提升整套设备的运行能效。
