配电网架空线路横担绝缘子支撑结构

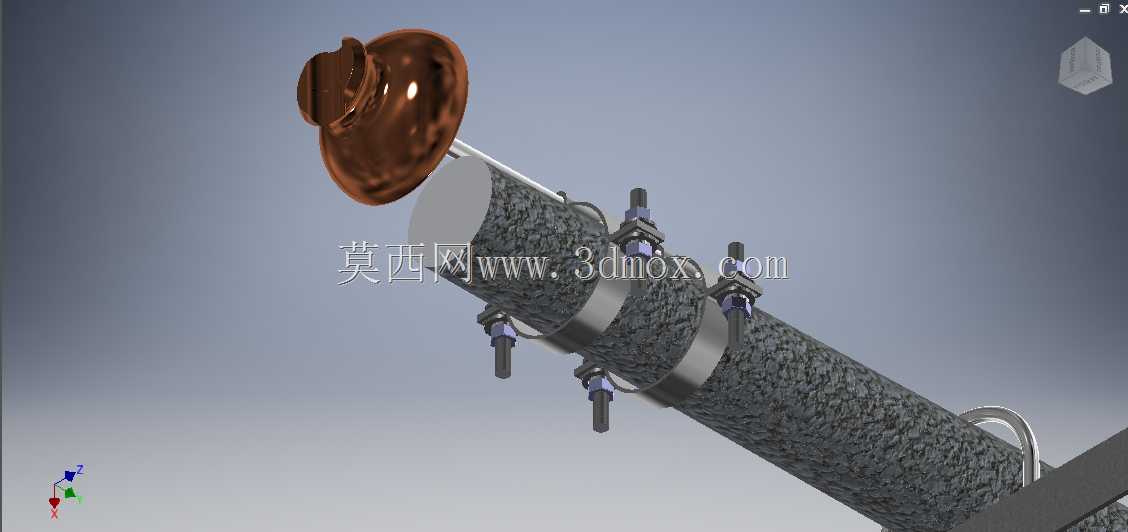

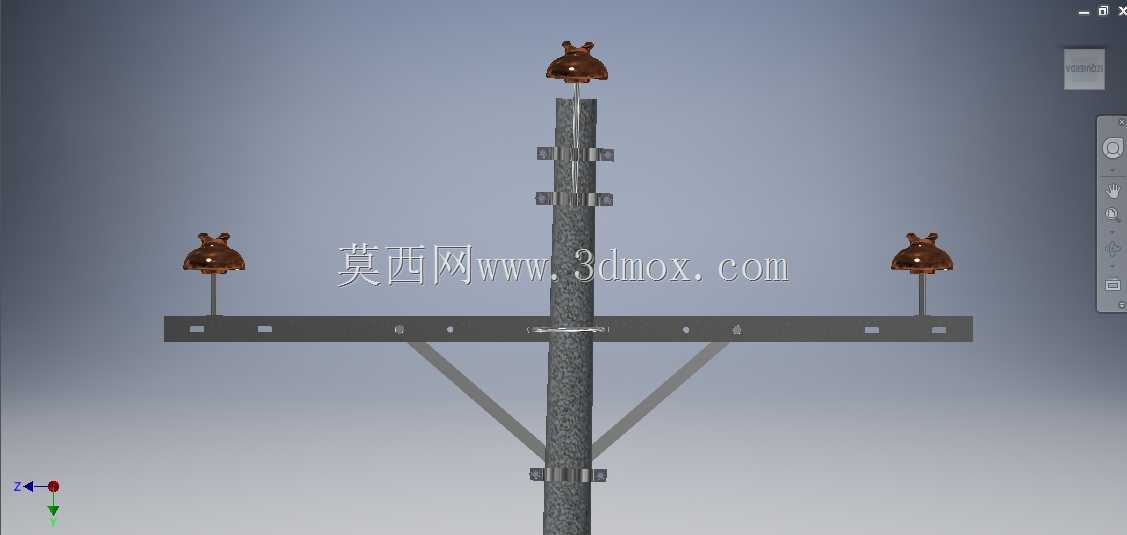

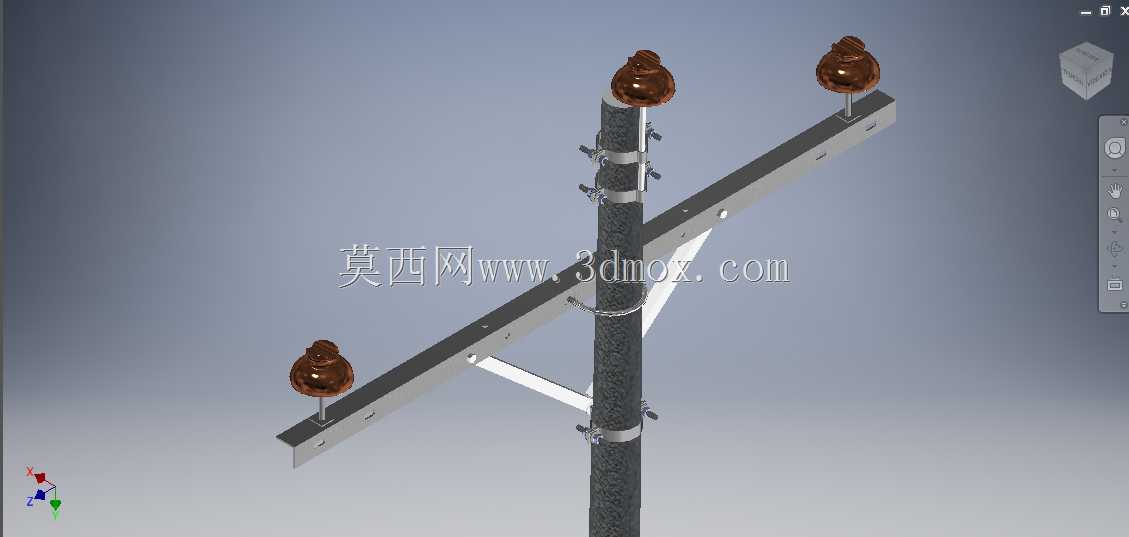

该结构主要应用于城乡中压配电网的架空线路架设场景，覆盖7.62千伏至13.8千伏多个常用配电电压等级，是配电线路杆塔上承担导线固定、绝缘隔离与荷载传递的核心支撑部件，直接关系到架空线路的运行稳定性与供电可靠性。在实际配网运维场景中，这类支撑结构需要长期暴露在户外环境下，既要承受导线自重、线路张力带来的静荷载，也要抵御大风、覆冰、温度骤变带来的动荷载与形变应力，同时还要保证带电导线与接地杆塔之间的绝缘距离满足电力安全规范要求，避免发生闪络、接地等线路故障。从功能特性来看，该结构采用单杆侧装的三角支撑形式，横向伸出的金属横担为绝缘子提供安装点位，三个棕色瓷质绝缘子分别固定在横担的端部与侧方点位，用于固定三相配电导线，斜向布置的支撑角钢连接在横担下方与电杆侧壁之间，形成稳定的三角受力结构，可大幅提升横担的抗弯折能力，避免横担在长期荷载作用下出现下垂、变形甚至断裂的问题。横担与电杆之间采用双侧抱箍紧固结构，通过多组螺栓实现抱紧固定，安装时无需在电杆上打孔，不会破坏混凝土电杆的结构强度，同时可根据线路走向灵活调整横担的安装角度与伸出长度，适配不同档距、不同导线截面的架设需求。在设计思路上，该结构优先考虑户外长期运行的可靠性，金属构件均采用等边角钢加工，表面做防腐处理以抵御雨水、潮气带来的锈蚀问题，绝缘子选用标准型配电线路瓷绝缘子，具备足够的爬电距离，可满足常规户外环境下的绝缘要求；各连接点位均采用标准紧固件连接，便于现场安装与后期运维更换，当单个绝缘子出现破损或性能下降时，无需拆解整个支撑结构即可单独更换。从安装边界来看，该结构适配常规锥形混凝土配电杆的杆径范围，横担伸出长度满足中压配电线路的线间距离要求，安装后各相导线之间、导线与电杆之间的安全距离符合配电线路设计规范，整体结构的荷载冗余量可覆盖常规配电线路的最大运行张力，同时预留了一定的余量用于加装线路金具、故障指示器等附属设备，适配多数城乡架空配网的新建与改造施工需求。
