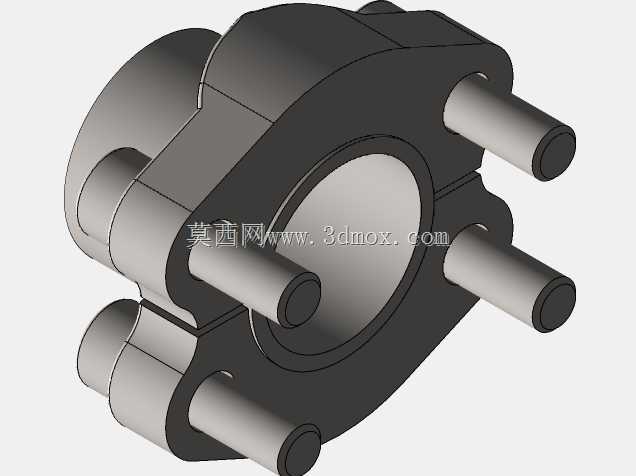

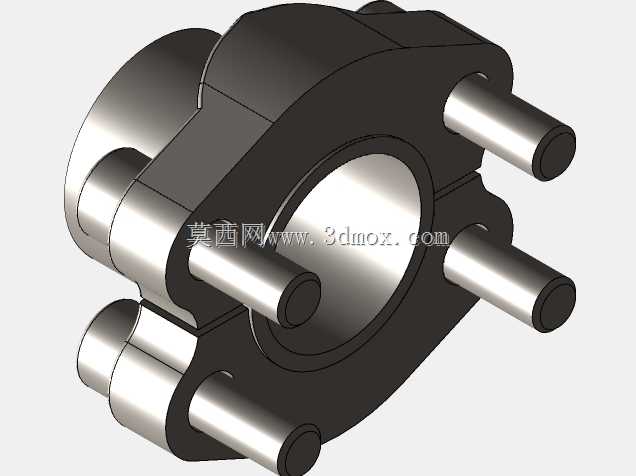

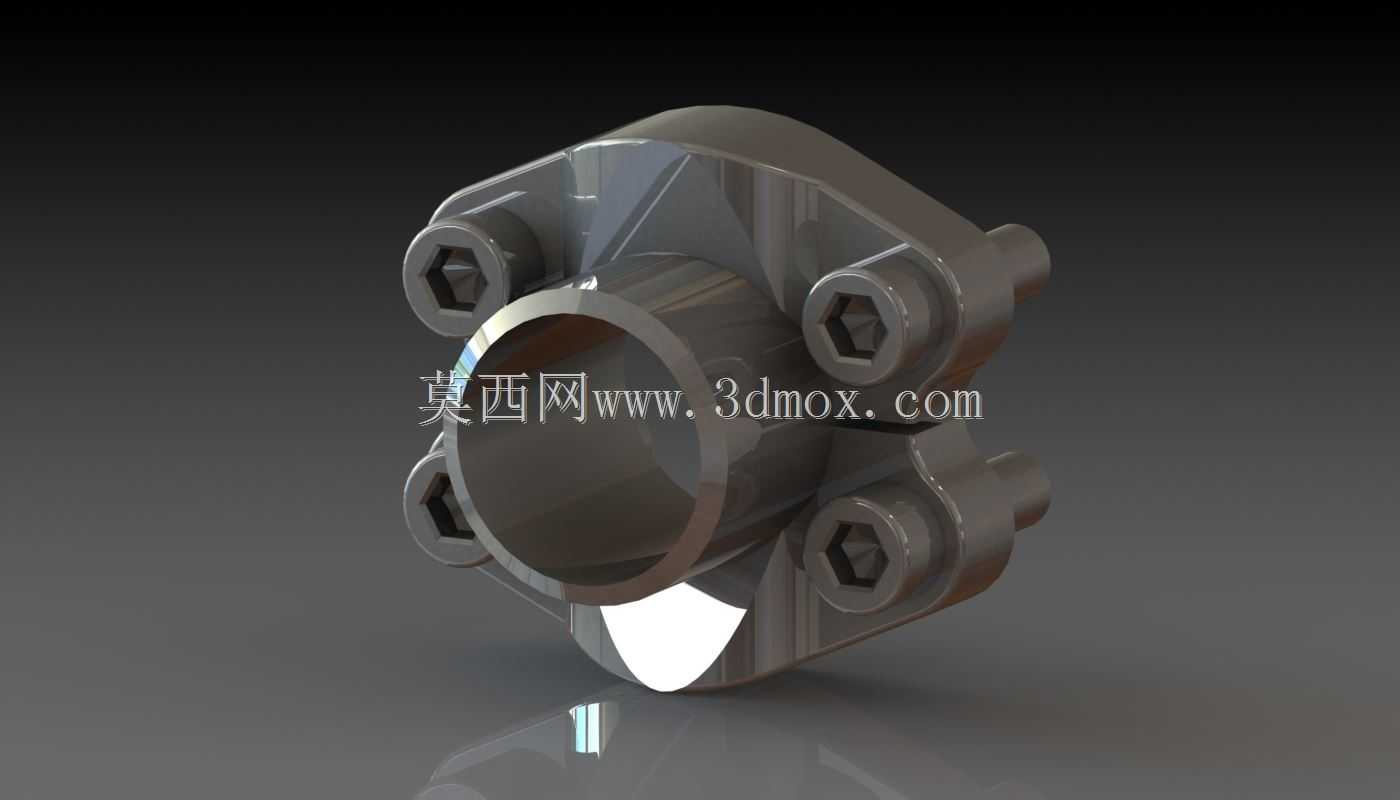

SAE标准分体式液压连接法兰结构

该法兰结构主要应用于液压系统的管路连接场景，常见于工程机械、重型设备、工业液压站的高压油路布设环节，作为管路与阀体、泵体、油缸等液压元件的衔接载体，承担油路通断衔接、密封承压、载荷传递的核心作用，能够在高压、振动频繁的液压工况下维持管路连接的稳定性，避免油路渗漏、连接松脱等故障。从功能特性来看，这款法兰采用对开分体式夹装结构，四个内六角螺栓孔沿周向均匀分布，安装时无需将管路整体穿入法兰盘，可直接扣合在待连接的管路端部，配合对应规格的螺栓完成锁紧，相比整体式法兰大幅降低了狭小安装空间内的操作难度，适配现场管路改造、紧凑阀组布局的安装需求。法兰中心的通孔为流体通道，内壁做了适配管路外径的公差匹配设计，夹装后可与管路外壁形成紧密贴合，配合配套的密封件能够承受液压系统的常规工作压力，四个螺栓锁紧时的均匀预紧力可让法兰对合面受力均衡，避免局部应力集中导致的密封失效。设计过程中重点考量了液压工况的抗振需求，法兰的夹装接触面做了防滑纹理结构处理，螺栓孔周边做了加厚凸台设计，既可以提升螺栓锁紧时的结构强度，避免长期受振动载荷出现螺栓孔开裂问题，也能让夹装力更均匀地传递到管路外壁，防止管路在压力波动下出现轴向窜动。外形结构上，法兰整体采用方形切角的轮廓设计，相比圆形法兰更便于安装时的定位对齐，四个安装凸耳向外延伸，预留了充足的扳手操作空间，安装边界可适配常规规格的内六角扳手操作间隙，无需额外定制专用工具即可完成拆装维护。法兰的轴向长度做了紧凑化设计，在保证夹装接触长度满足密封和抗拔脱要求的前提下，尽可能压缩轴向安装尺寸，能够适配阀组间距较小的集成式液压站布局，减少管路连接的冗余空间占用，整体结构无多余的冗余设计，所有曲面过渡均做了圆角处理，既降低了加工过程中的应力集中风险，也避免安装维护时的锐角磕碰损伤。
