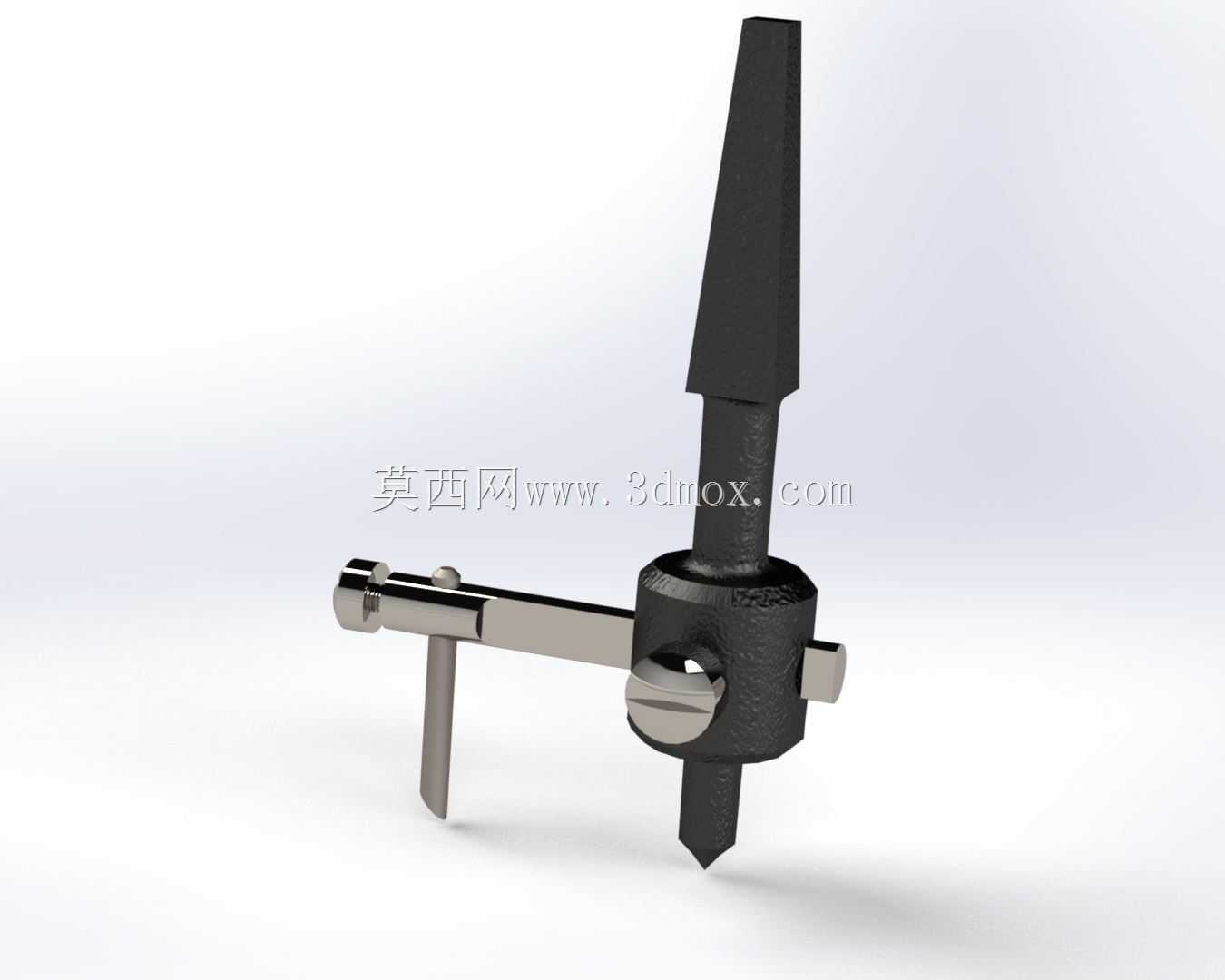

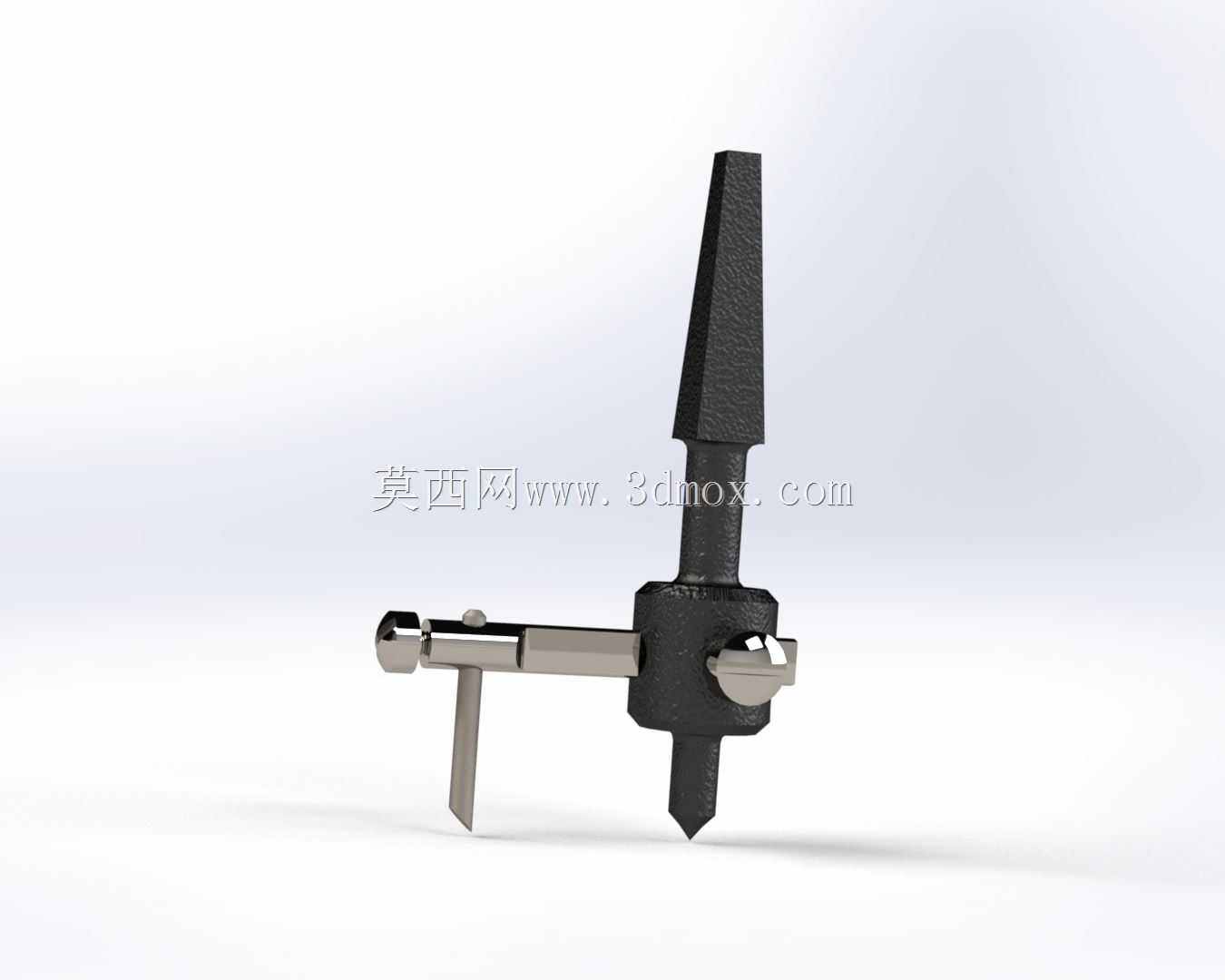

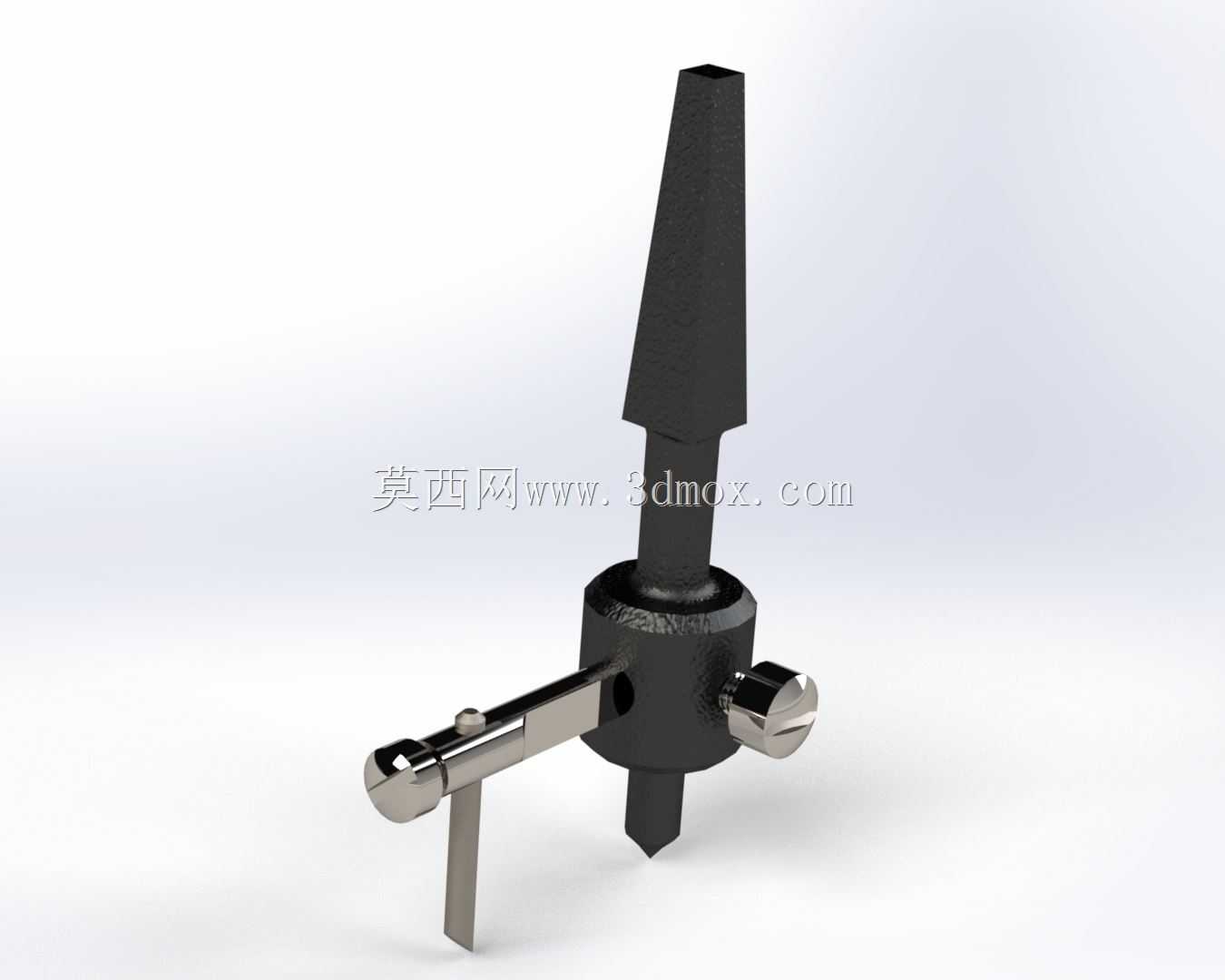

可伸缩臂老式可调式开孔刀具结构

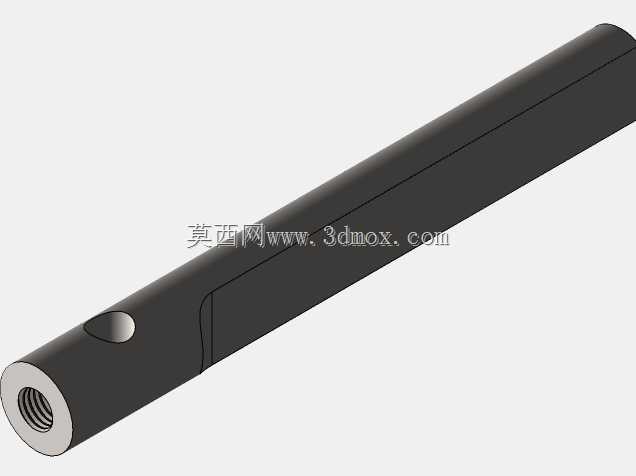

这款老式可调开孔刀具主要面向薄板类材料的现场开孔加工作业场景，在钣金加工、设备维修、管线布设、装饰装修等领域都有广泛的应用空间，尤其适合小批量、多规格的非标准化开孔作业，无需频繁更换不同直径的专用开孔钻头，单把刀具即可覆盖一定范围内的孔径加工需求，大幅降低作业时的工具携带量与换型成本。从实际用途来看，该刀具可适配薄钢板、有色金属板、塑料板、薄木板等多种常见加工材质，能够在平面工件上加工出规整的圆形通孔，中心定位尖可在加工起始阶段牢牢抵住工件表面，避免刀具启动时出现滑移跑偏的问题，保障开孔位置的精度符合作业要求。在功能特性设计上，这款刀具采用了可伸缩横臂搭配可锁止刀片的结构，横臂可沿主体径向滑动调整，根据目标开孔直径调整刀片与中心定位尖的距离，调整到位后通过侧部的锁紧旋钮即可将横臂位置固定，防止加工过程中出现尺寸偏移；刀具上部采用锥柄结构，可适配常见的夹持类手动工具或低速钻具的装夹接口，装夹稳固不易打滑；侧部的操作杆可在手动作业时提供额外的施力点，方便作业人员施加稳定的旋转力矩，降低手动操作的劳动强度。设计思路上充分兼顾了老式手动工具的实用性与耐用性，整体结构没有复杂的传动或易损部件，主体采用高强度金属材质制作，刃口部位经过硬化处理，长期使用后仅需打磨刀片刃口即可恢复切削性能，维护成本极低；各调节部件的间隙经过合理设计，既保证滑动调整时顺畅无卡滞，又不会因间隙过大导致加工时出现晃动，保障开孔的圆度与尺寸精度。从安装边界与外形尺寸来看，刀具整体为立式同轴结构，锥柄端的尺寸适配通用的钻夹头装夹范围，伸缩臂的最大伸展长度决定了可加工的最大开孔直径，收拢状态下整体径向尺寸小巧，可在狭窄的作业空间内完成操作，不会与周边工件或结构发生干涉；中心定位尖突出于刀片下端面，在加工时首先接触工件完成定位，刀片的伸出长度可根据加工板材的厚度进行微调，避免切削过深损伤工件背面的其他结构，适配不同厚度的薄板加工需求。整体结构紧凑可靠，是手动开孔作业中实用性极强的经典五金工具结构。
