折叠式液压起重吊臂结构设计

这款折叠式起重吊臂结构，主要面向狭小作业空间内的轻型吊装需求，常见于车载随车吊、车间内定点工位吊装、小型仓储货物转运、户外应急维修作业等场景，能够在有限的场地条件下完成常规直臂吊具无法适配的吊装任务，尤其适合作业通道狭窄、上方有遮挡、无法展开长直吊臂的工况，比如厂区内设备检修时的零部件移位、小型货运车辆的自装卸作业、户外电力设施维护时的轻型器材吊装等场景。

从实际用途来看，该结构作为起重设备的核心执行臂架部分，主要承担吊重载荷的传递、作业幅度与起升高度的调节功能，通过折叠收拢的形态可以大幅降低设备非作业状态下的空间占用，收拢后整体轮廓紧凑，既可以固定安装在小型货车底盘、车间固定基座上，也可以搭载在移动作业平台上，适配不同的安装载体需求。

产品功能特性上，该臂架采用多段铰接的折叠结构，配合内置的液压油缸实现臂架的展开、收拢与变幅动作，每一段臂节的铰接点都经过载荷校核，能够在额定起重量范围内保证结构刚性，避免吊装过程中出现臂架形变或失稳问题。液压驱动的方式可以实现臂架动作的无级调速，作业过程中动作平稳，能够精准控制吊点的位置，降低吊装对位的操作难度，同时液压系统自带的锁止功能可以在臂架调整到目标角度后实现位置锁定，避免作业过程中臂架意外移位带来的安全风险。

在设计思路上，这款臂架优先考虑了空间利用率与结构强度的平衡，臂节主体采用箱型截面结构，在保证整体抗弯抗扭性能的同时尽可能降低臂架自重，减少无效载荷对起重能力的占用。铰接点的位置设计经过运动轨迹仿真，确保臂架在折叠收拢过程中不会出现结构干涉，展开后能够覆盖足够的作业范围，同时将液压管路沿臂架内侧布置，既可以对管路形成防护，避免作业过程中管路被剐蹭损坏，也能让整体外观更加整洁。

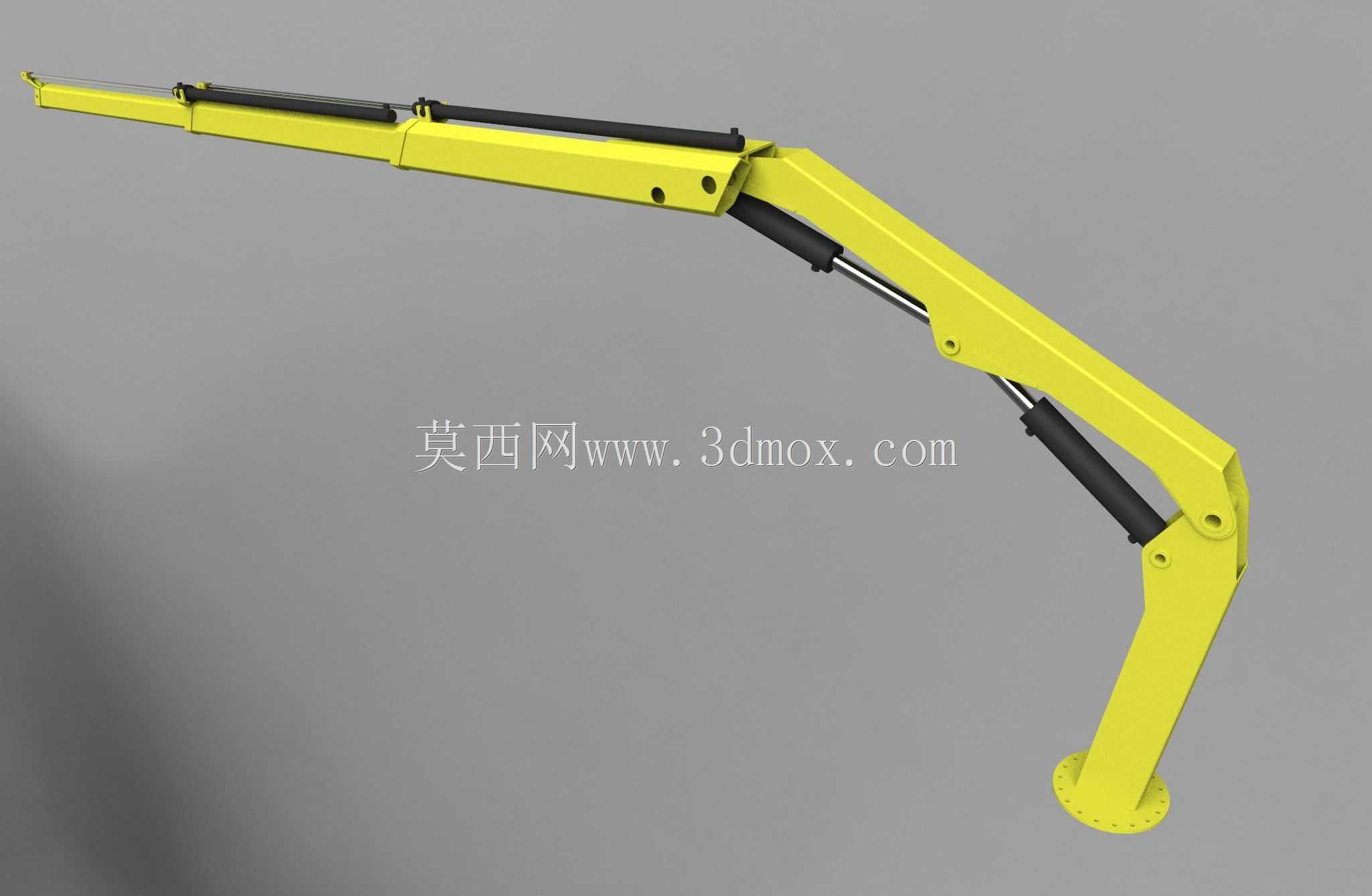

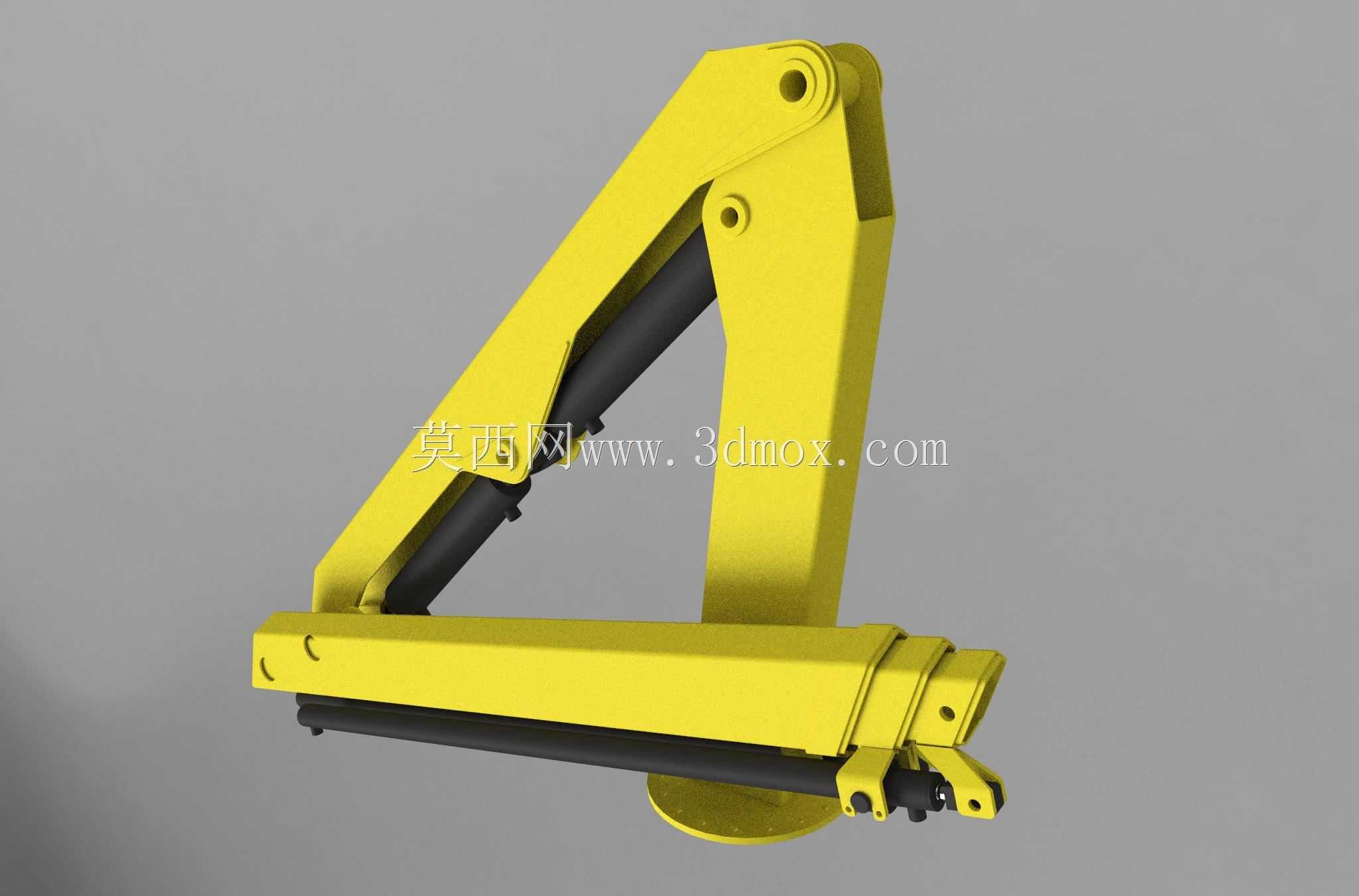

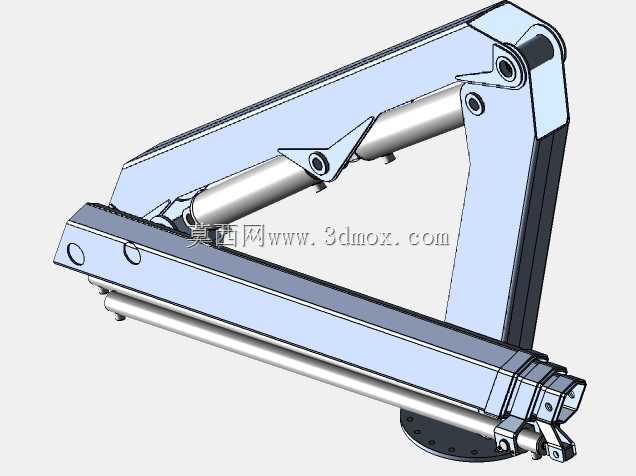

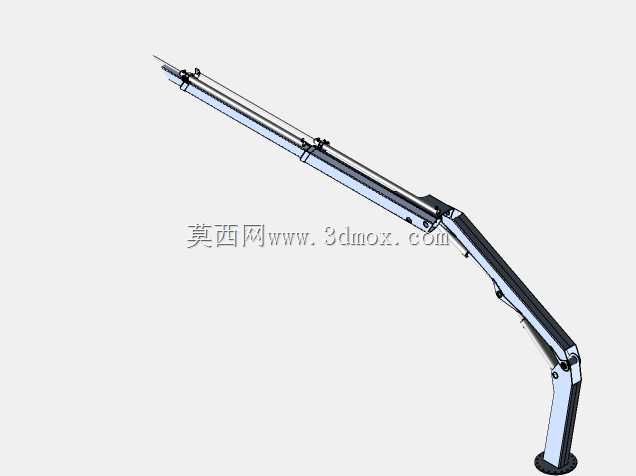

从外形尺寸与安装边界来看，该臂架收拢状态下整体轮廓紧凑，底部采用圆形法兰安装基座，安装时只需要在载体平台上预留匹配的法兰安装孔位，保证基座下方的承载结构能够承受额定起重量下的倾覆力矩即可。臂架完全展开后可以覆盖数米的作业半径，满足常规轻型吊装的幅度需求，折叠状态下的高度与长度都控制在较小范围内，不会对载体的通行空间造成过多占用，适配各类轻型安装载体的尺寸边界。
