牵引式沙滩垃圾清理作业装置结构设计

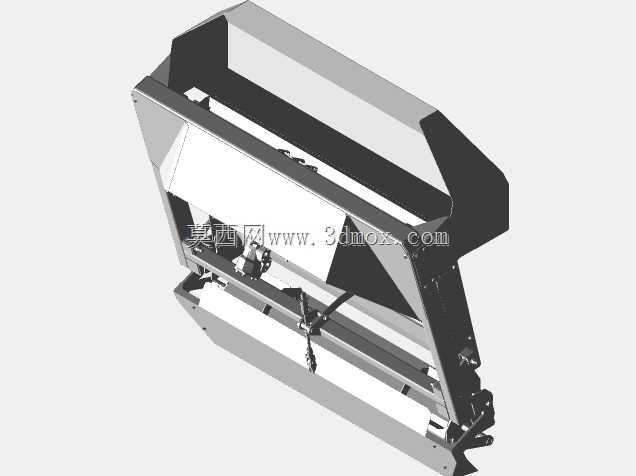

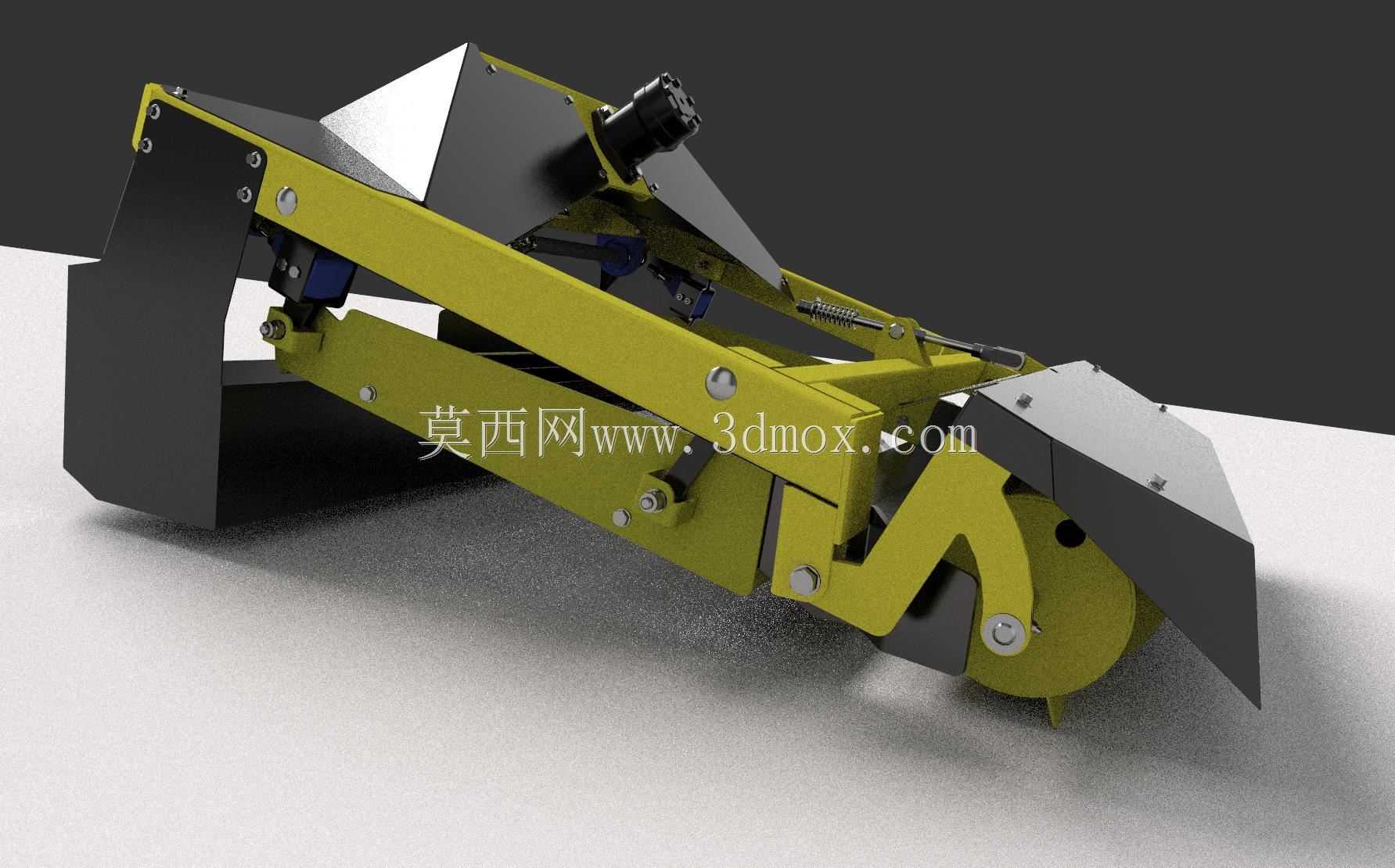

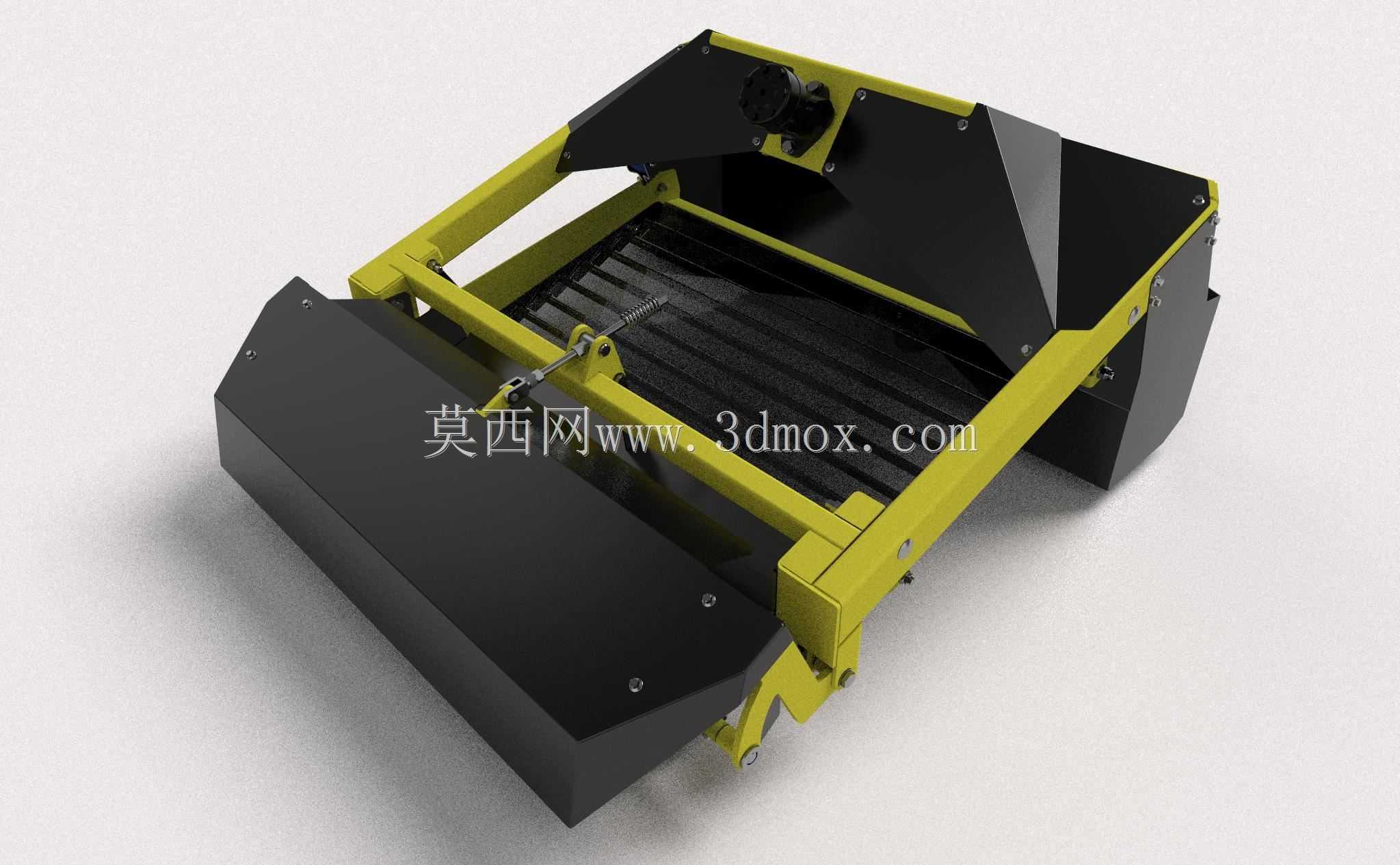

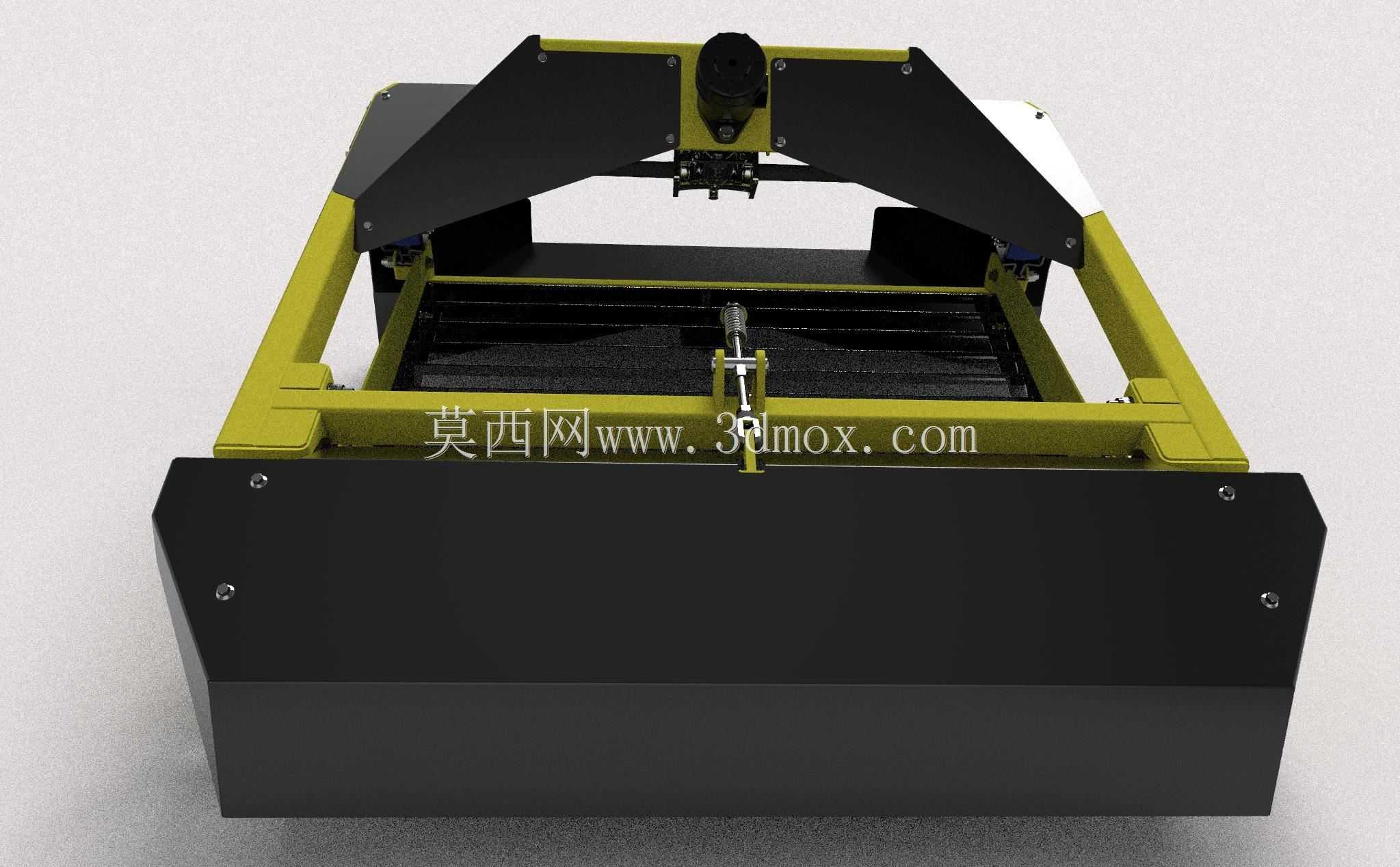

该装置为适配沙滩场景作业的牵引式清洁机具，主要应用于滨海浴场、湖滨沙滩、旅游度假区沙质场地的日常保洁作业，可有效清理沙层内部混杂的塑料碎片、烟蒂、玻璃渣、枯枝海藻、小型生活垃圾等杂物，解决人工捡拾效率低、浅层沙下垃圾难以清理的行业痛点，替代传统人工作业模式，大幅提升大面积沙滩的保洁作业效率。从功能特性来看，装置前端设置弧形导沙铲板，作业时可切入沙层设定深度，将表层含杂沙料导向后方筛分机构；内置的振动筛分结构可实现沙粒与杂物的分离，洁净沙粒通过筛网落回沙面，杂物则被输送至后置集污仓内，完成沙面的清洁整备作业，作业过程中不会过度破坏沙层平整度，清理后的沙面可直接投入游客使用。设计思路上整体采用模块化布局，主体承重框架采用弯折型钢焊接结构，兼顾结构强度与轻量化需求，避免作业时对沙面造成过度碾压凹陷；两侧设置深度调节限位轮，可根据沙质松软程度、垃圾埋藏深度灵活调整铲板切入深度，适配干沙、湿沙等不同沙质工况；连接端采用标准牵引挂接结构，可适配小型拖拉机、沙滩作业车等常规牵引动力，无需对动力端做特殊改装即可快速挂接作业。外形尺寸方面，装置整体宽度适配常规沙滩作业通道宽度，作业幅宽覆盖单条作业路径，减少往返作业的重叠区域；整体高度控制在牵引动力的挂接适配范围内，运输状态下可通过常规景区通行道路，无需额外拆卸部件；安装边界上，牵引挂接点高度符合通用农用牵引机具的接口标准，液压管路接口预留通用快插接头，可直接对接牵引车辆的液压输出端口，整机无额外外接动力需求，依靠牵引动力与地轮驱动即可完成全部作业动作，适合无外接电源的野外沙滩场景长期作业。
