全自动高精度影像测量仪结构设计

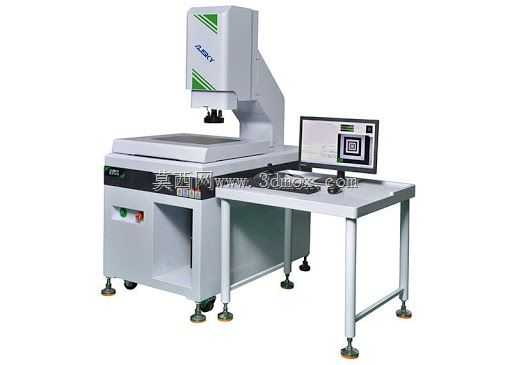

这款全自动影像测量仪主要面向精密制造业的尺寸检测场景，可覆盖电子元器件、精密五金、塑胶零件、冲压件、模具配件等多类工件的二维尺寸检测需求，在消费电子制造、汽车零部件加工、模具生产、精密五金加工等车间与质检实验室中都能适配，能够完成工件的长度、宽度、半径、角度、形位公差等多参数的非接触式测量，避免接触式测量对易变形、高精度薄壁工件造成的表面损伤。设备整体采用龙门式移动结构搭配独立工作台设计，测量主机与操作电脑桌分体布局，主机底部配备可调式支撑脚轮与减震脚垫，既方便设备的车间移位调整，也能通过脚垫调平抵消地面不平整带来的测量误差，保障光学系统的成像稳定性。主机的测量平台采用高精度花岗岩基座，具备优异的温度稳定性与抗形变能力，平台表面做耐磨防滑处理，可承载不同规格的工件夹具，X/Y轴传动采用精密导轨搭配伺服驱动结构，保证移动过程的平顺性与定位精度，Z轴搭载高分辨率光学变焦镜头与同轴光源系统，镜头可根据工件高度自动调整焦距，配合环形表面光源与轮廓透射光源，能够清晰捕捉不同材质、不同表面特性工件的边缘轮廓，无论是反光的金属加工面、透光的塑胶件还是深色的冲压工件，都能获取清晰的成像效果，减少测量误判。配套的操作工作台采用工业铝型材框架搭配防静电台面，预留了电脑主机、显示器、键盘鼠标的放置空间，台面高度符合人体工学设计，操作人员长时间作业也不易产生疲劳，工作台底部同样配备可调脚垫，可与测量主机保持同一水平基准，避免外接震动传递到测量主机影响检测精度。设计过程中充分考虑了设备的安装边界，主机整体占地面积控制在合理范围，不需要额外改造车间地面即可完成布设，设备的走线全部内置在机身与工作台内部，避免车间作业过程中线缆外露造成的安全隐患，同时设备的维护开口都设置在机身易操作的侧面，日常的光源校准、导轨润滑、镜头清洁等维护作业不需要拆解机身主体，大幅降低后期运维的难度。光学成像系统与运动控制系统做了集成化设计，测量过程中可通过程序设定自动完成工件的多点连续测量，不需要人工反复调整工件位置，单批次工件的检测效率相比手动影像仪提升数倍，同时测量数据可直接对接质检系统，自动生成检测报告，减少人工记录数据产生的错漏。
