高精度手持式测厚卡尺结构设计

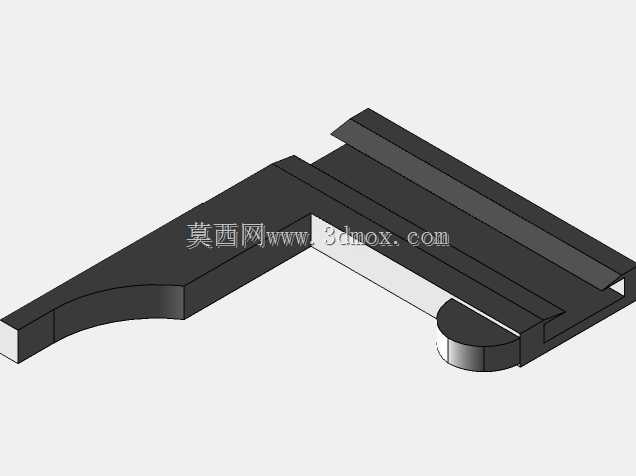

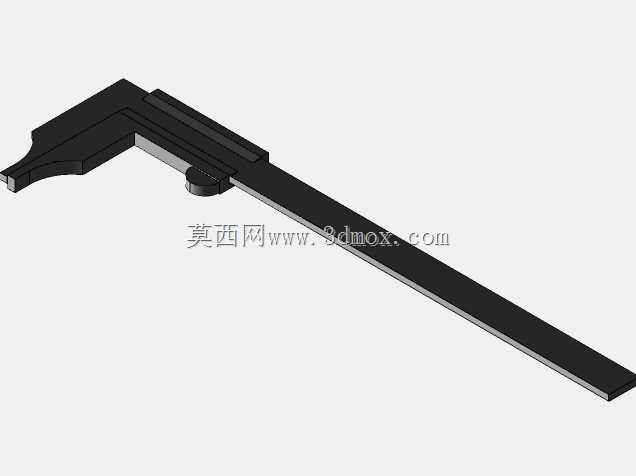

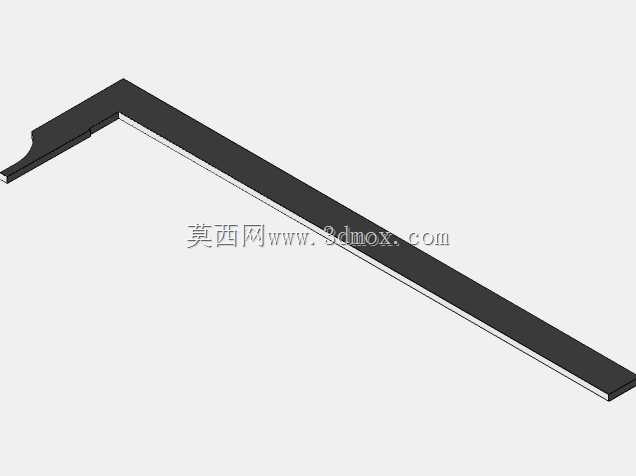

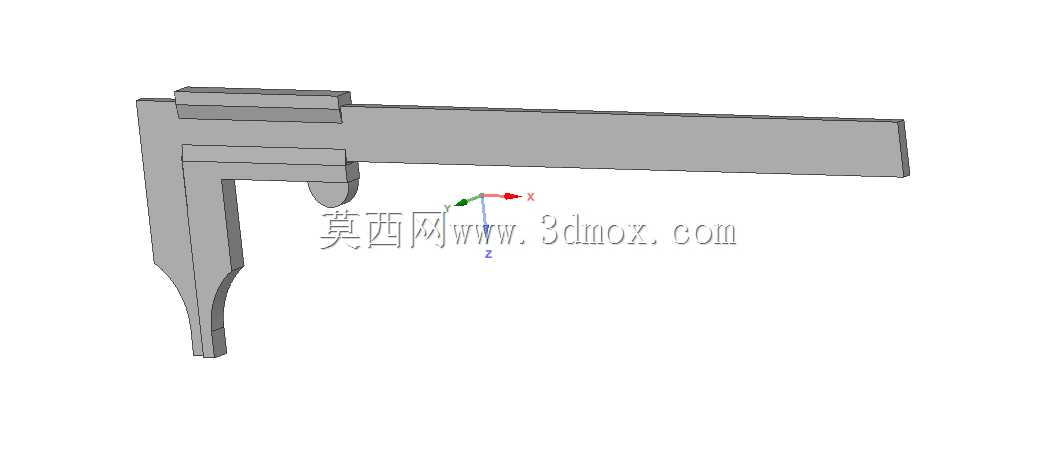

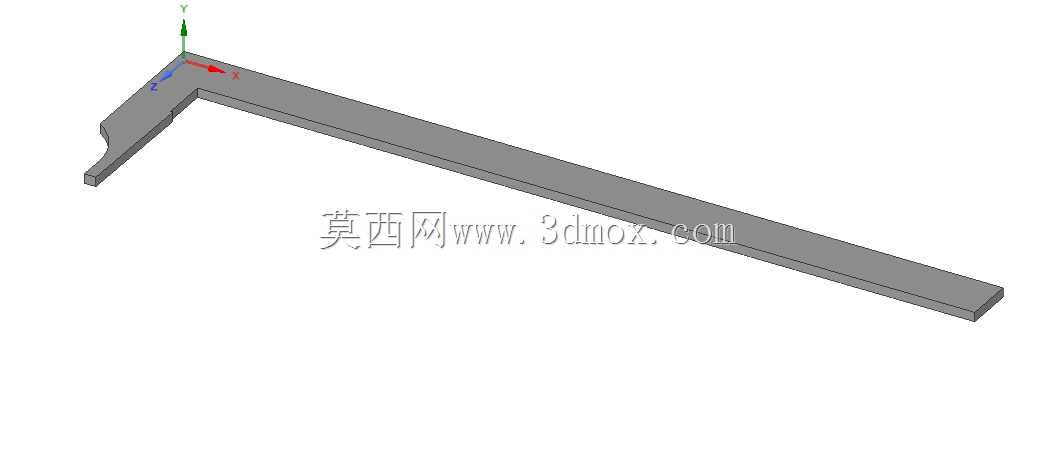

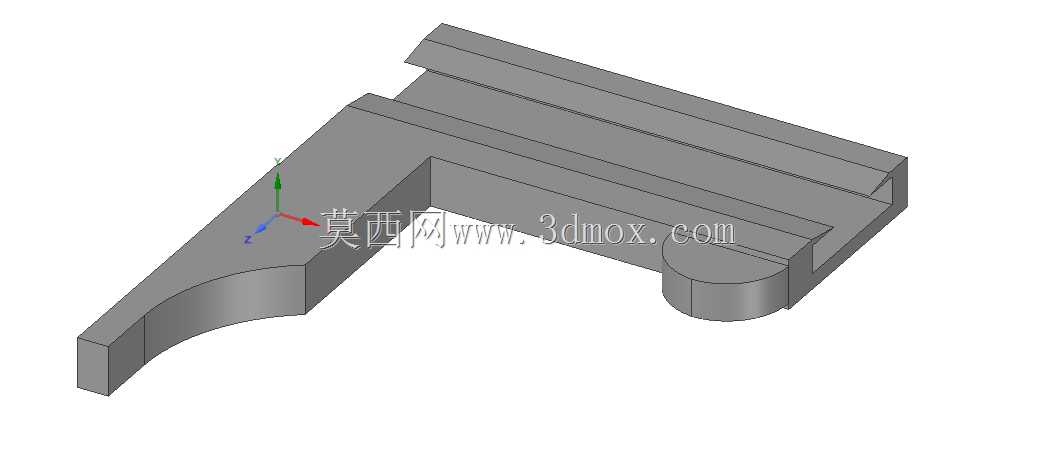

这款测厚卡尺是面向工业现场厚度检测场景开发的接触式测量器具，主要应用于金属板材加工、橡塑制品生产、薄膜卷材制造、五金冲压件质检等场景，可快速完成工件壁厚、层厚、台阶高度等尺寸的精准测量，适配生产线上的在线抽检、入库全检以及维修环节的磨损量检测需求，相比传统塞规、单针测厚表，它的测量量程覆盖更宽，夹持测量的方式不受工件曲面、窄边结构的限制，能在狭小装配空间内完成检测作业。从功能特性来看，这款测厚卡尺采用一体式尺身结构，固定量爪与活动量爪的测量端面做了平面度精磨处理，测量时两爪面平行贴合被测工件表面，避免因接触倾斜产生的测量误差，尺身带有清晰的刻度基准面，活动滑块可沿尺身导轨平稳滑动，滑动阻尼均匀无卡顿，测量时可通过滑块上的锁紧结构固定测量数值，方便操作人员读取记录，不会因手部晃动导致数值偏移。在设计思路上，这款测厚卡尺优先考虑了手持操作的人机工学，尺身主体采用平直长条形结构，整体重心靠近手持端，长时间握持检测不易产生手部疲劳，量爪部分做了收窄设计，可深入深度120mm以内的凹槽、腔体内壁完成厚度测量，解决了普通外卡钳无法深入窄腔检测的痛点；尺身导轨面做了耐磨强化处理，长期往复滑动不会出现磨损间隙，保证测量精度的长期稳定性，量爪测量端采用硬质合金镶片设计，频繁接触金属工件不会产生磕碰凹陷、磨损起棱的问题，延长了器具的使用寿命。从外形尺寸与安装边界来看，这款测厚卡尺整体尺身长度适配单手操作范围，最大测量开口覆盖常规工业工件的厚度检测需求，量爪的伸出长度兼顾了深腔测量能力与结构刚性，不会因量爪过长导致受力变形影响测量精度，整体外形无突出尖锐棱角，操作时不会刮伤工件表面或划伤操作人员手部，不需要额外的安装固定结构，操作人员可随身携带，在生产车间、装配现场、户外检修等不同场景下随时取用开展测量作业，适配多场景下的灵活检测需求。
