KF94口罩成型压花辊筒结构设计

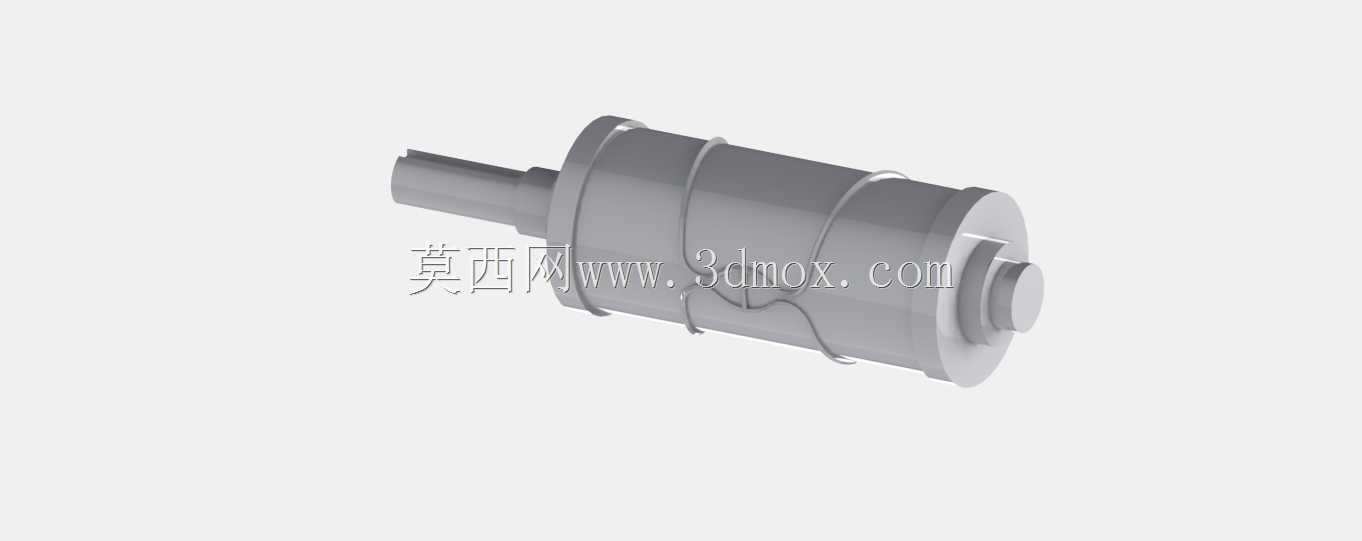

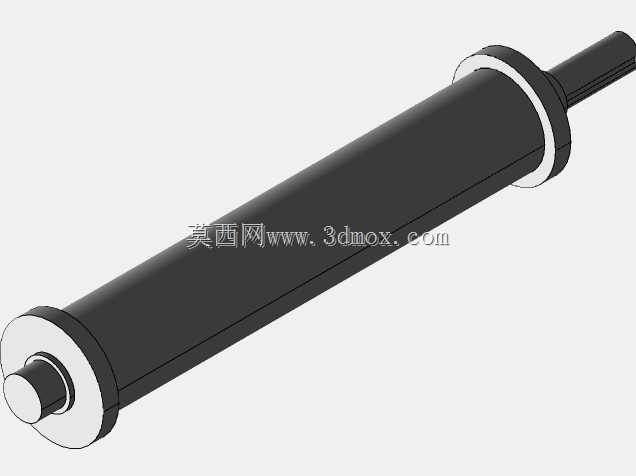

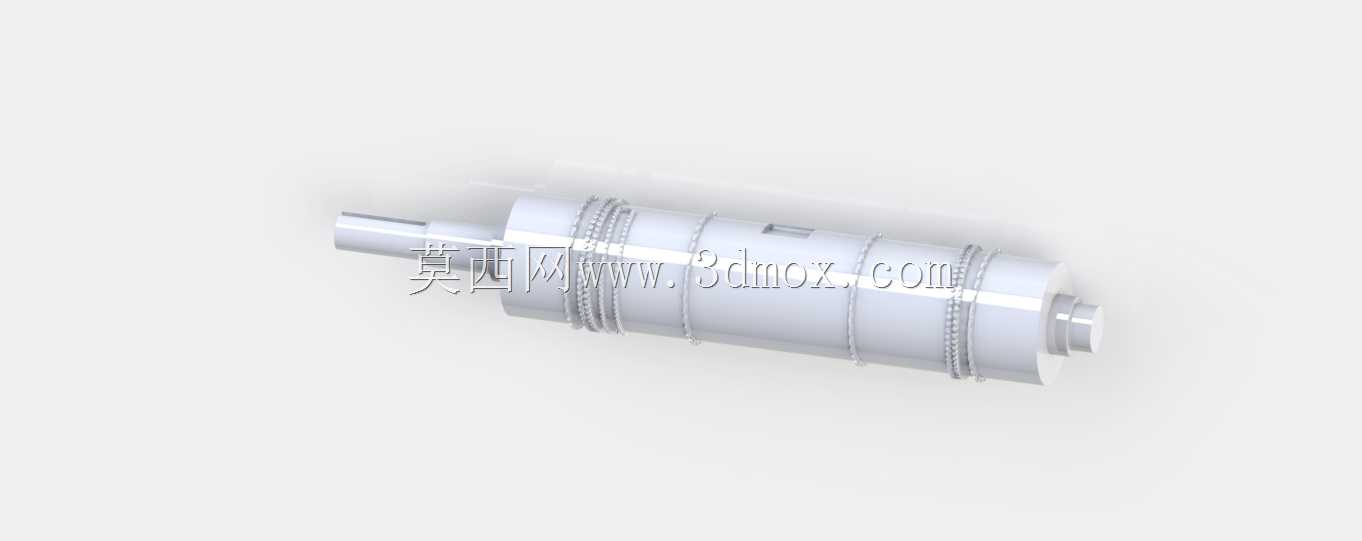

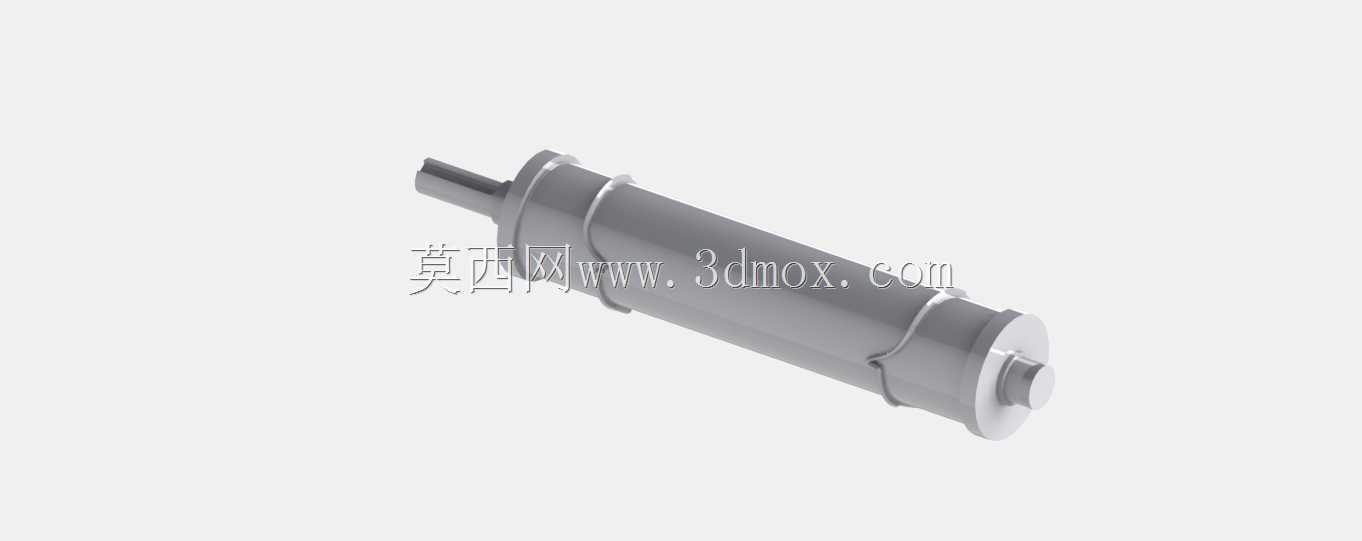

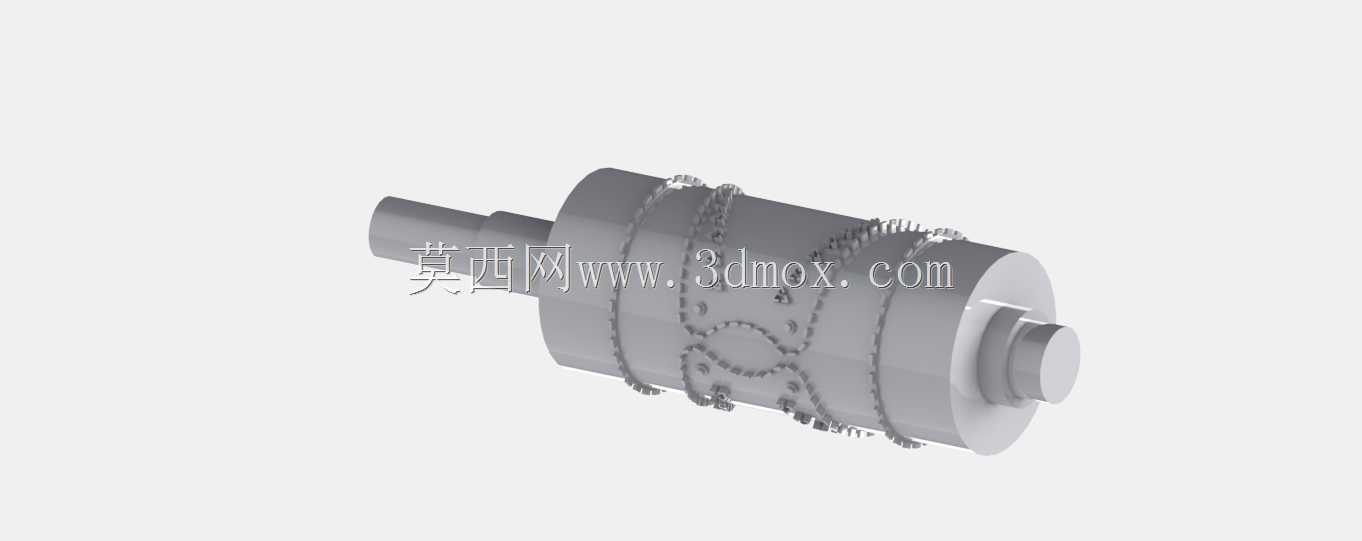

该辊筒部件是KF94折叠口罩生产线上的核心成型功能部件，主要应用于高速平面折叠口罩的连续化生产工序中，承担口罩面层材料的压合成型、轮廓封边、花纹压印的核心作业功能，是口罩生产设备中直接决定成品口罩外形精度、封边牢固度与外观质感的关键执行构件。在实际生产场景中，该辊筒通常与对应胶辊配对安装于口罩机的成型工位，设备运行时辊筒保持匀速回转，牵引多层无纺布、熔喷布组成的口罩复合面料持续进给，通过辊面加工出的齿形轮廓与花纹结构，在面料进给过程中同步完成KF94口罩特有的鱼形轮廓封边、鼻梁区域压合、表面装饰纹路压印的工序，配合后续裁切工序即可得到成型的口罩片材，无需额外的二次压型加工，可大幅提升口罩生产线的连续运行效率。从设计思路来看，该辊筒采用整体式轴辊一体化结构，两端伸出的轴颈为安装定位基准，可直接与设备机架上的轴承座配合装配，保证辊筒回转时的同轴度，避免高速运转时出现跳动导致压合力度不均的问题；辊身工作区域的齿形与花纹采用等圆周排布设计，每一段花纹对应单只口罩的成型轮廓，保证辊筒每回转一周即可完成多只口罩的压合作业，匹配生产线的高速进给节奏；辊面的齿尖高度经过精准设计，既能够保证多层面料在压合时充分熔接固定，又不会压穿面料破坏口罩的过滤防护性能，同时辊身表面做了硬化处理，可承受长时间连续压合作业的磨损，延长部件的使用寿命。从安装边界与尺寸参数来看，该辊筒的整体辊身长度适配常规KF94口罩的展开幅宽，两种不同直径的辊身工作区可适配不同压合工位的装配需求，两端轴颈的直径与伸出长度匹配主流口罩机的安装位尺寸，替换安装时无需对设备原有结构做额外改造，可直接替换同规格的老旧磨损辊筒，降低设备维护的成本与停机时长。在实际生产应用中，该辊筒的压合精度直接影响口罩成品的密封性，轮廓封边的连续性可避免口罩出现边缘开缝、过滤层错位的问题，表面压印的花纹既可以提升口罩的外观辨识度，也可以增强面层材料的贴合度，减少佩戴时面料层之间的移位问题，适配每分钟80-120片的高速口罩生产线运行需求，能够稳定保障KF94口罩的生产质量与生产效率。
