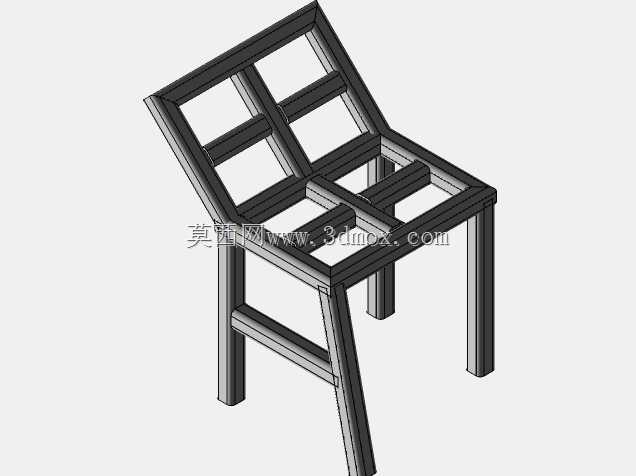

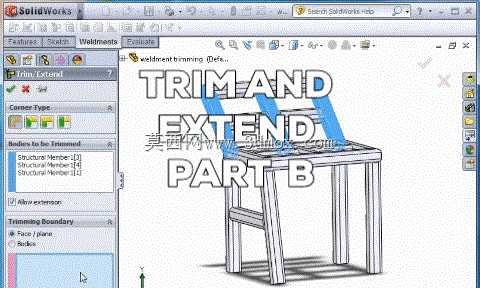

焊接结构件修剪延伸工艺配套教学模型

这套焊接结构件的修剪延伸工艺模型，主要面向金属结构加工、小型工装框架搭建、非标设备机架制作等一线生产场景，是焊接结构设计环节中针对构件干涉处理、边界匹配工序的具象化教学载体。在实际生产中，方管类焊接框架的拼接经常遇到构件长度冗余、接合面错位、相邻构件干涉的问题，传统现场配做的方式不仅耗时耗力，还容易出现拼接间隙过大、焊接应力集中的缺陷，这套模型完整还原了方管凳类框架结构的修剪延伸处理全流程，能帮助设计人员快速掌握焊接构件的边界修整逻辑。从功能特性来看，模型完整呈现了焊接构件修剪与延伸操作的核心逻辑：针对框架中竖撑与横撑的接合位置，明确了修剪边界的选取规则，区分了面边界与实体边界的适用场景，同时还原了延伸操作中构件对齐、长度补偿的处理方式，能够直观展示不同修剪类型对角接、对接接头成型效果的影响，避免实际加工中出现构件切多报废、延伸长度不足导致焊接强度不够的问题。在设计思路上，这套模型以日常生产中最常见的四腿方管框架为基础载体，没有采用复杂的异形焊接结构，而是聚焦最基础的方管拼接工序，将修剪延伸操作的每一步选择逻辑都嵌入到模型结构中：从初始的构件干涉状态，到选定修剪边界后的构件修整状态，再到延伸补长后的完美接合状态，每一个结构节点都对应实际操作中的一个决策点，让学习者能快速对应到自己手头的焊接框架设计工作中，不需要额外转换复杂的结构映射关系。从外形尺寸与安装边界来看，模型还原的小型方管框架整体占地尺寸适配常规小型操作凳、设备承物架的规格，四条竖腿的间距预留了足够的横撑安装空间，修剪操作预留的加工余量符合常规方管切割的工艺公差范围，延伸段的长度匹配焊接接头所需的搭接长度要求，所有构件的接合边界都避开了应力集中的转角位置，既满足焊接工艺的强度要求，也适配后续打磨、喷涂等后处理工序的操作空间，不会出现修整后构件边界过于靠近焊缝导致后续加工无法开展的问题。在实际应用中，掌握这套模型对应的修剪延伸逻辑，能够大幅减少焊接结构设计阶段的错漏，让设计出的构件下料后一次拼接成型，减少现场修配的工作量，同时能保证焊接接头的贴合度，降低焊接变形的概率，提升整体框架的结构稳定性，不管是小型工装架、设备护罩框架还是简易操作平台的焊接结构设计，都能复用这套逻辑来处理构件的长度匹配与边界修整问题。
