商用车悬架用多片式钢板弹簧结构设计

这款多片叠合式弹性承重部件，主要应用于轻中型商用车、货运车辆以及非承载式车身的越野车型底盘悬架系统中，是车辆行驶系统里承担承重、缓冲与减震功能的核心弹性构件。在车辆实际行驶过程中，它会承接车架与车桥之间传递的全部垂向载荷，当车辆经过颠簸路面、减速带或者非铺装凹凸路段时，路面传递到车轮的冲击载荷会先作用到车桥，再通过该部件的叠片弯曲形变吸收冲击能量，避免刚性冲击直接传递到车架与驾乘舱，既能够提升行驶过程的平顺性，减少颠簸感对驾乘人员的影响，也能避免车载货物因为剧烈震动出现磕碰损坏，同时还可以缓冲车轮跳动时的侧向、纵向作用力，配合悬架导向机构约束车轮的运动轨迹，保障车辆行驶的操控稳定性。

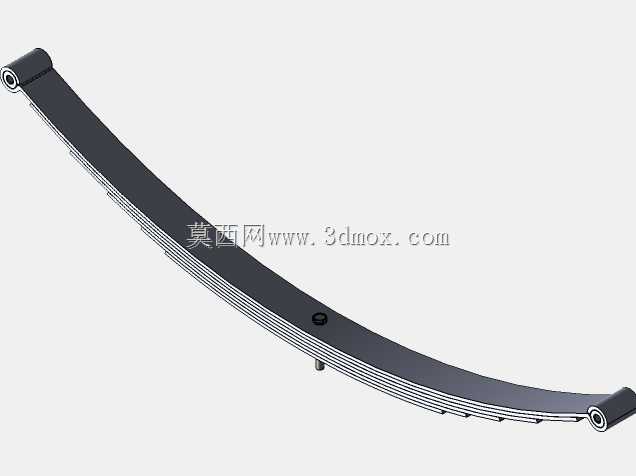

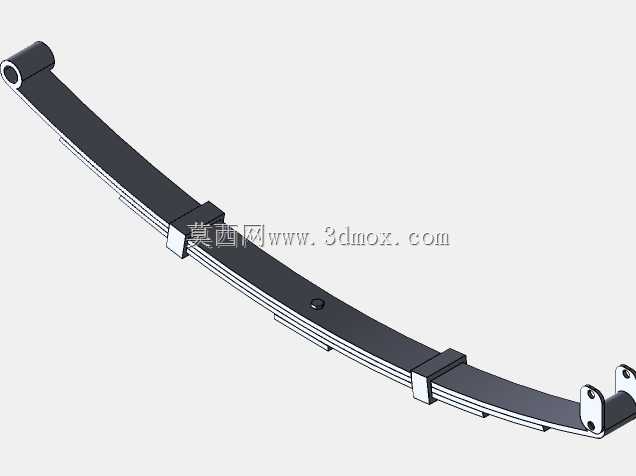

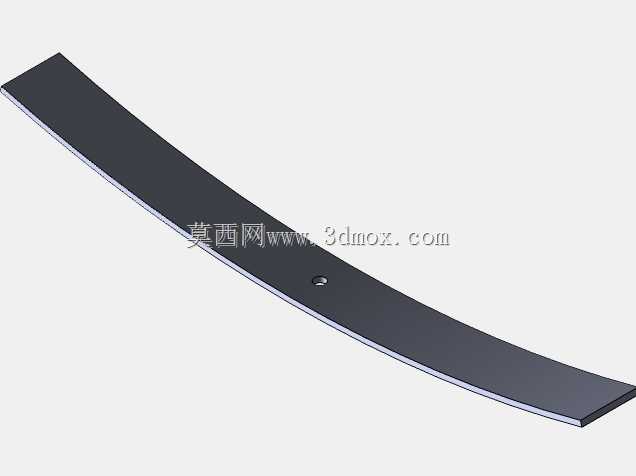

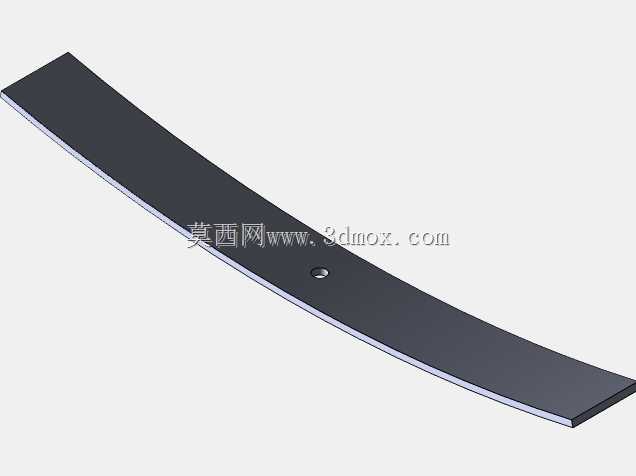

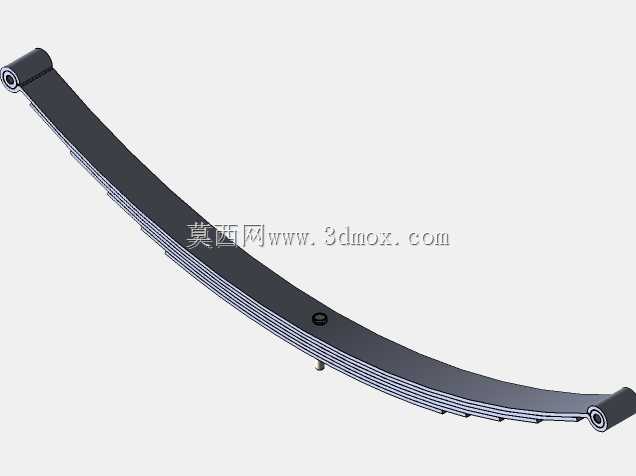

在产品功能特性上，它采用多片长度渐变的合金弹簧钢叠合组装的结构，相比单片式板簧拥有更高的承重冗余，不同长度的簧片从最短到最长依次排布，在受力弯曲时每一片簧片都能均匀分担载荷，不会出现局部应力集中导致的断裂失效，同时叠片之间的微动摩擦还可以额外消耗震动能量，辅助减震器快速衰减车身的余震，提升行驶的平稳质感。卷耳结构设置在板簧的两端，一端通过销轴与车架上的固定吊耳铰接，另一端与活动吊耳连接，能够适配板簧受力形变时的长度变化，避免结构卡滞；中部的U型螺栓安装位与定位孔，能够精准匹配车桥上方的安装基座，通过骑马螺栓将板簧与车桥牢牢锁紧，防止车辆行驶过程中出现移位；多道簧片卡箍将叠合的簧片约束在一起，避免簧片受力形变时出现横向错位，保障各片簧片始终保持对齐受力的状态。

设计过程中首先根据目标车型的满载轴荷、偏频要求计算所需的板簧总刚度，再反向推导每一片簧片的厚度、长度与弧高参数，确保空载状态下板簧的初始弧高能够承托车架保持水平姿态，满载时板簧的形变量处于弹性形变区间内，不会出现塑性变形导致的悬架塌陷。安装边界上，两端卷耳的同轴度公差控制在极小范围内，保障销轴安装后不会出现偏磨；中部安装面的平面度经过严格校核，与车桥安装基座贴合后不会出现局部应力集中；整体安装宽度适配主流轻卡、微卡的悬架安装空间，不需要对底盘结构做额外改装就可以直接替换适配，两端卷耳的孔径、中心距也符合对应吨位车型的通用安装标准，维修替换时的适配性较强。
