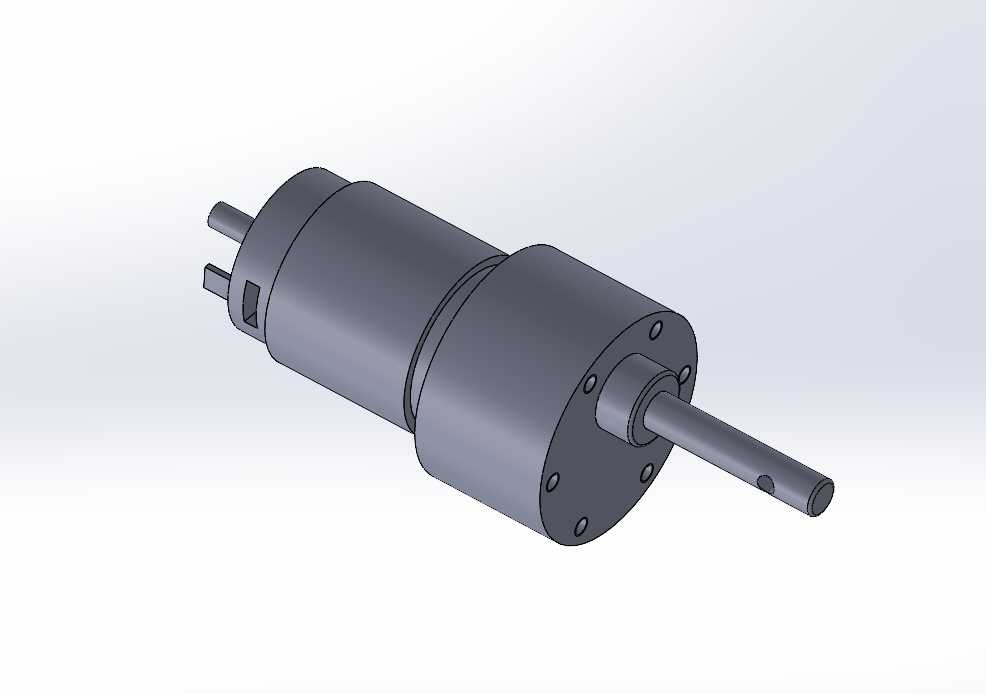

12伏10转约翰逊齿轮直流减速电机结构设计

这款带约翰逊齿轮组的直流减速电机，主要面向小型低速传动场景设计，常见应用在智能小车驱动、小型自动化执行机构、家用智能设备传动、教学实验装置、小型电动玩具、精密阀门驱动等需要低转速大扭矩输出的场合，能够在12伏直流供电环境下稳定输出10转每分钟的低转速，适配对转速精度、运行平稳性有一定要求的传动链路。从功能特性来看，该电机集成约翰逊齿轮减速结构，相比普通直齿减速结构，齿轮啮合重合度更高，运行过程中齿间间隙更小，传动噪音更低，输出扭矩更平稳，同时结构预留了编码器兼容安装位，可直接适配常规A级质量编码器，无需额外改装安装支架即可实现转速、转角的闭环检测，满足需要精准控制转速、转动位置的使用需求。设计过程中，整体采用同轴式布局，电机本体与减速箱沿输出轴轴线串联布置，最大限度压缩径向安装尺寸，适配狭小安装空间的使用需求；齿轮组采用分级减速设计，将直流电机本体的高转速通过多级约翰逊齿轮副逐级降速，每一级齿轮的模数、齿宽都经过扭矩匹配校核，保证在额定负载下齿轮齿面接触强度、齿根弯曲强度都满足长期运行要求，避免长期负载下出现断齿、齿面过度磨损的问题；输出轴采用单出轴设计，轴端预留扁位与定位孔，既可以通过过盈配合直接安装传动轮、摇臂等执行件，也可以通过紧定螺钉实现周向固定，防止传动过程中出现轴与连接件打滑的问题。外形与安装边界方面，减速箱端采用圆形法兰安装面，法兰上均匀布置多个安装螺孔，可直接通过螺栓固定在设备安装面板上，安装定位精度高，抗振动能力强；电机尾部预留编码器安装空间，安装编码器后不会额外增加过多轴向长度，不会超出常规小型传动设备的安装尺寸限制；整体外轮廓无突兀凸起结构，所有棱边都做了圆角过渡处理，既可以法兰安装，也可以通过配套卡箍实现抱装固定，适配多种不同的安装方式。在实际使用中，该电机能够在额定负载下持续稳定运行，约翰逊齿轮结构的自带阻尼特性可以有效抑制电机启动、停止瞬间的冲击，延长后端传动机构的使用寿命，兼容编码器的设计也让它能够适配开环、闭环两种控制模式，无需更换电机本体即可满足不同控制精度的使用需求，不管是用于简单的定速传动，还是需要精准位置控制的场合都能适配。
