船用舷外动力锥齿轮换向传动箱

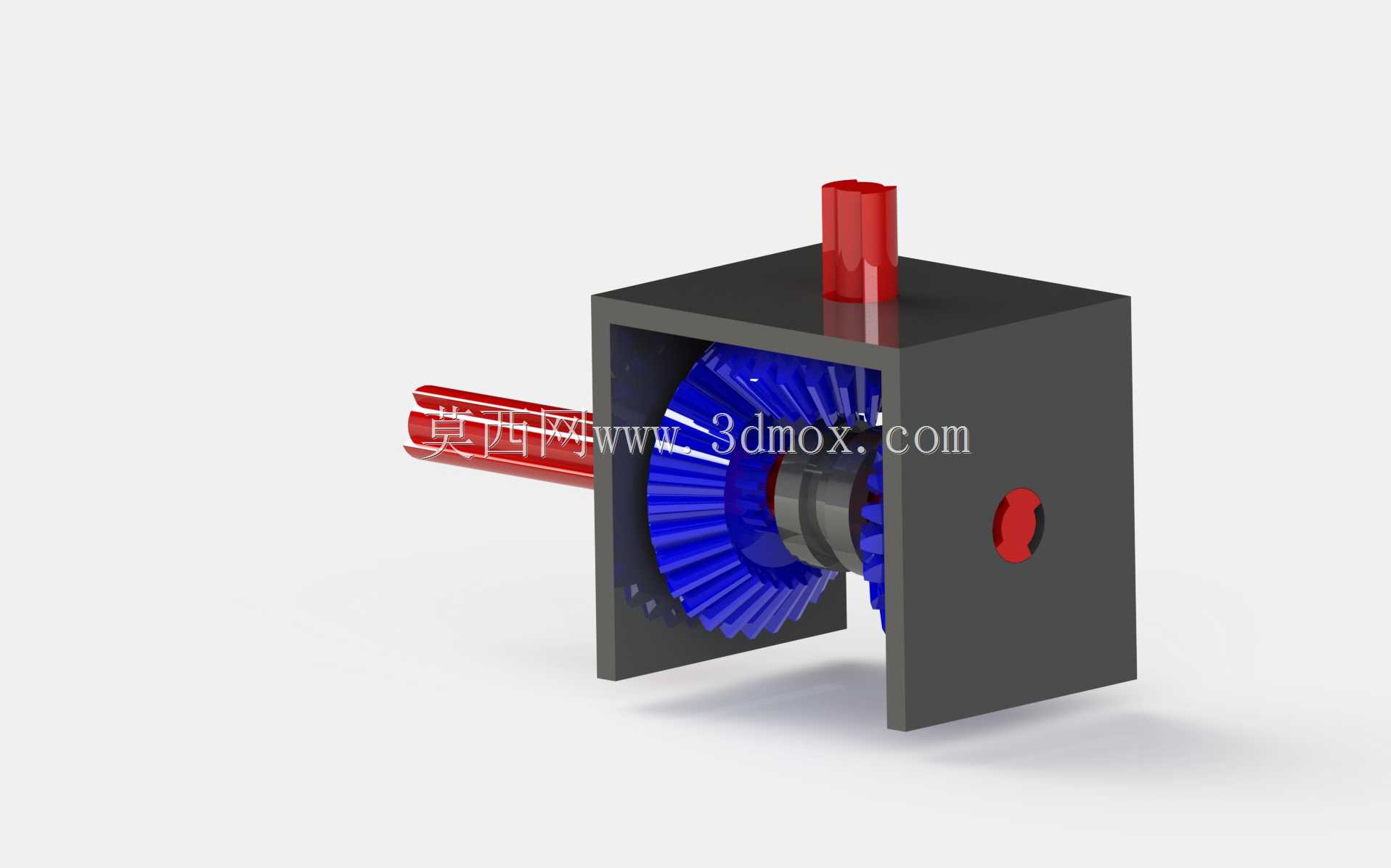

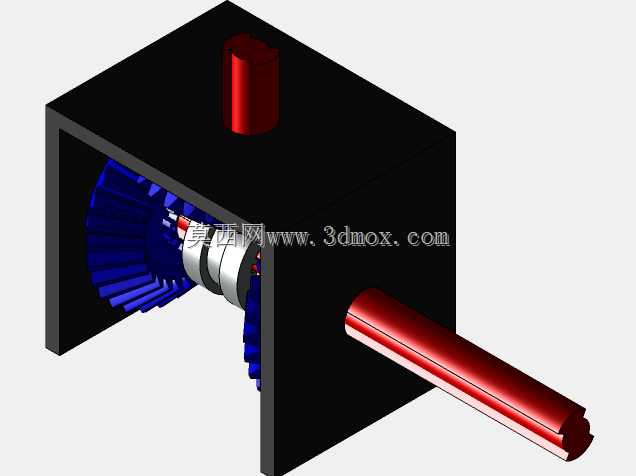

这款传动装置是专为小型舷外动力系统开发的换向变速核心部件，主要适配小型冲锋舟、钓鱼艇、作业舢板等民用小型船舶的舷外推进场景，承担着将发动机输出动力换向、传递至螺旋桨的核心作用，是小型舷外动力系统中决定航行操控性的关键结构。在实际船舶航行过程中，操作人员通过换挡机构拨动内部的中央爪形离合器，即可实现前进挡、空挡、倒挡的快速切换，无需调整发动机的运转方向，就能完成船舶前进、停航、倒退的操控动作，大幅简化了小型船舶的动力操控逻辑，降低了驾船人员的操作门槛。从结构设计来看，这款传动箱采用封闭式方箱壳体结构，壳体选用耐水蚀的金属材质一体加工成型，既为内部传动构件提供稳固的安装支撑，也能隔绝航行过程中溅入的江水、海水，避免内部齿轮、离合器构件被水体侵蚀，延长传动部件的使用寿命。内部核心传动采用一对正交啮合的锥齿轮组，可将发动机水平方向输入的动力，垂直转向90度传递至下方的螺旋桨输出轴，完美匹配舷外机动力输入轴与螺旋桨输出轴的垂直布局需求；锥齿轮采用等模数等齿宽设计，啮合重合度高，传动过程平稳噪音小，能够稳定传递发动机输出的扭矩，避免动力传递过程中出现过多损耗。中央爪形离合器设置在两个锥齿轮之间，换挡时离合器沿轴向滑动，分别与两侧锥齿轮的爪形结构嵌合，即可切换不同的动力传递路径，相比摩擦式离合器，爪形结构的传动刚性更强，不存在打滑风险，动力传递效率更高，非常适合小型船舶大推力低转速的传动需求。在安装边界设计上，这款传动箱的壳体预留了三个方向的轴伸接口，分别对应发动机动力输入、螺旋桨动力输出、换挡操纵轴安装，所有接口的同轴度公差控制在0.02mm以内，能够保证装配后轴系运转顺畅，不会出现偏磨卡滞的问题；壳体外部预留的安装凸台可直接与舷外机的动力机架、冷却水道结构对接，整体外形紧凑方正，安装占用空间小，不会额外增加舷外机的水下航行阻力，适配多数中小马力的民用舷外动力机型，能够满足近岸垂钓、短途作业、水上休闲等场景下小型船舶的动力传动需求。
