可3D打印开式差速器传动结构

　　差速器作为车辆传动系统的核心部件，核心作用是在车辆转向或行驶于不平路面时，允许两侧驱动轮以不同转速转动，避免轮胎拖滑磨损，同时保证动力持续传递至两侧车轮。这款开式差速器采用外露式结构设计，没有封闭的差速器壳体包裹内部传动构件，所有齿轮啮合关系、动力传递路径完全外露，既可以作为教学演示教具直观展示差速工作原理，也可用于小型代步车辆、模型车、实验台架的传动系统搭建，适配轻量化动力输出场景。

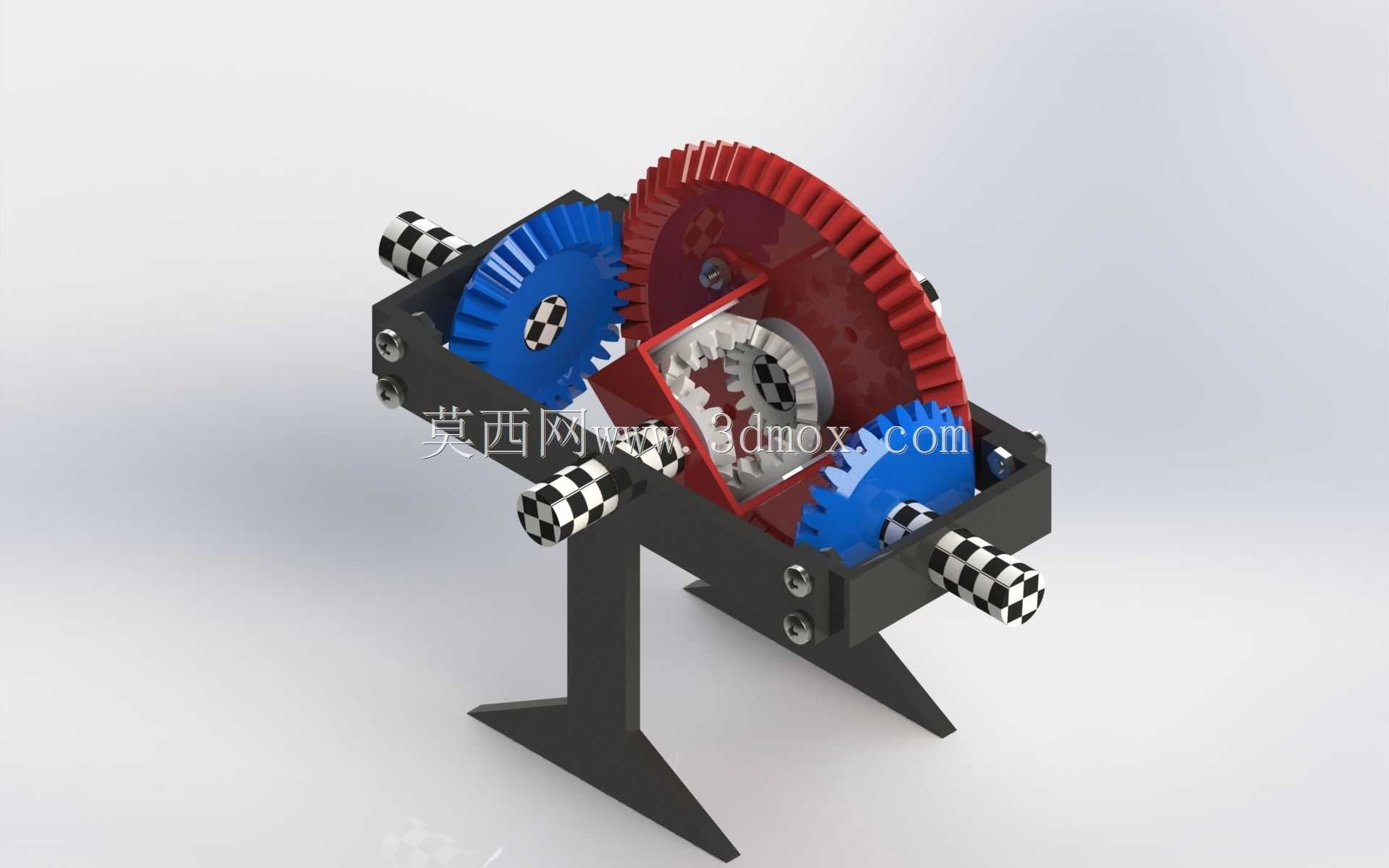

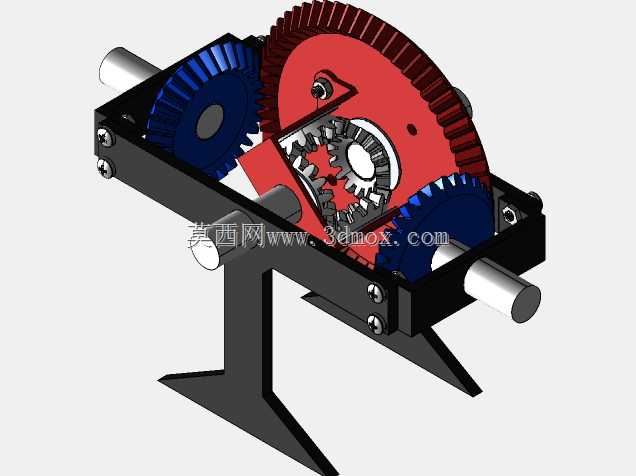

　　从功能特性来看，这套差速器采用对称式行星齿轮结构，核心传动构件包含红色大直径从动锥齿轮、两组蓝色行星侧齿轮、中间十字轴布置的行星轮组，动力从从动锥齿轮输入后，经行星轮架带动行星齿轮公转，当两侧输出轴阻力存在差异时，行星齿轮会产生自转，自动分配两侧输出轴的转速，实现差速功能。外露的开式结构省去了封闭壳体的密封、铸造工序，整体重量更轻，装配调试时可以直接观察齿轮啮合间隙，不需要拆解壳体就能调整齿轮啮合位置，对于教学场景、原型验证场景来说，能大幅降低装配调试的难度，也方便学习者直观理解差速器的转速分配逻辑。

　　设计层面，这套结构充分考虑了FDM3D打印的工艺特性，所有齿轮的齿形都做了适配打印的公差优化，齿侧预留了0.2-0.3mm的装配间隙，避免打印层厚导致的齿面卡滞；所有构件都没有大角度悬空结构，打印时不需要添加大量支撑，减少支撑拆除带来的齿面损伤。行星轮与十字轴的配合孔做了自润滑适配设计，打印后可以直接装配，不需要额外加装轴套就能实现顺畅转动；两侧输出轴采用等径设计，轴端做了防滑纹理处理，方便连接车轮或者其他负载构件，输出轴与差速器架的配合位置设计了限位凸台，防止轴工作时产生轴向窜动，保证齿轮啮合位置稳定。

　　安装边界方面，这套差速器的支撑支架采用双支脚立式安装结构，两个支脚呈三角形分布，安装时只需要在安装平面预留两个对应位置的固定孔位即可完成固定，不需要额外设计复杂的安装基座。整体结构的横向宽度适配小型轮距的安装需求，从动锥齿轮的输入法兰位置预留了通用连接接口，可以直接连接传动轴或者驱动电机输出端，不需要额外做转接件设计。齿轮的传动比经过匹配设计，输入转速经过从动锥齿轮一级减速后传递至差速机构，既可以满足小型动力的减速增扭需求，也能保证差速动作响应灵敏，不会出现传动迟滞。

　　实际应用中，这套开式差速器除了用于车辆传动场景，还可以作为机械原理教学的实操教具，学生可以亲手装配、调整齿轮间隙，直观观察不同阻力下两侧输出轴的转速变化，理解差速器的工作逻辑；也可以用于自动化设备的分动机构，当需要两个输出轴在同步转动的基础上允许转速差时，这套结构可以直接适配，不需要额外设计复杂的差速机构。外露的结构也方便日常维护，齿轮磨损后可以直接单独更换对应齿轮，不需要拆解整个壳体，维护成本更低。需要注意的是，开式结构没有密封防护，不适合在多粉尘、多泥沙的恶劣户外环境长期使用，应用时需要根据使用场景考虑加装简易防尘罩，避免杂质进入齿面加剧齿轮磨损。
