小型车削杆尖加工装夹定位装置

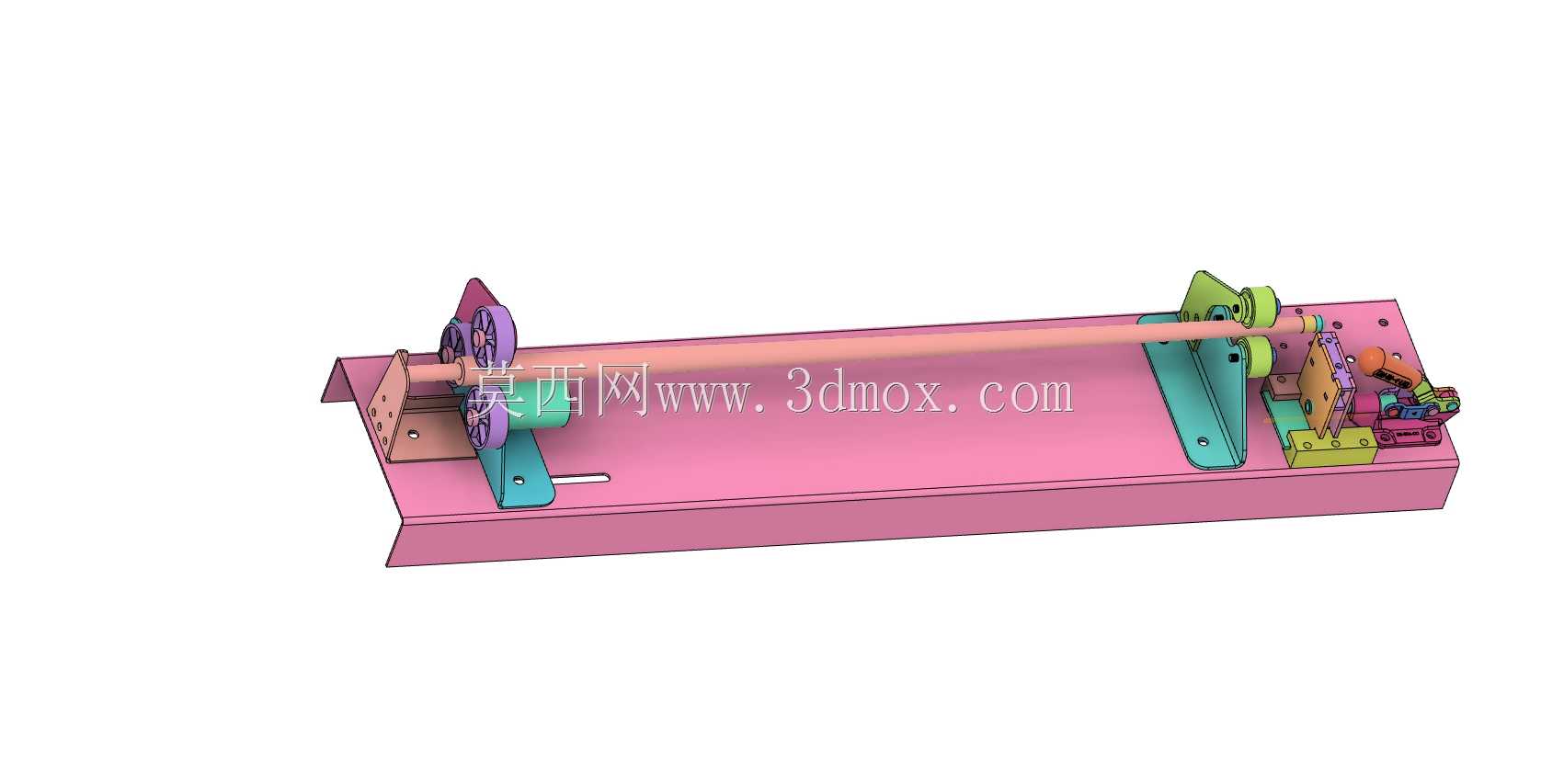

这款装置主要应用于小直径细长杆类零件的端部尖端车削加工场景，常见于精密五金加工、小型轴类零件生产、仪表零件制造等车间的普通车床或小型数控车床工位，专门解决细长杆类零件车削尖端时容易出现的装夹变形、杆身颤动、加工同轴度差、尖端成型角度偏差等实际生产痛点，替代传统的简易顶针装夹方式，提升小尺寸杆尖零件的加工良率与加工效率。从实际用途来看，该装置可完成直径2mm至10mm范围内细长杆件的端部车尖加工，适配各类硬质合金、铜材、铝材、工程塑料等不同材质的杆料，既可以加工顶尖类工装配件，也可以加工探针、小型销轴、仪表指针杆端等成品零件的尖端结构，加工过程中可保证杆身的直线度，避免细长杆受车刀径向力产生弯曲变形，同时能精准控制尖端的锥角角度与尖端圆角尺寸，满足不同零件的尖端精度要求。在功能特性上，装置采用卧式长跨度装夹结构，底座为整体式平直安装板，可直接通过螺栓固定在车床中拖板或者专用工装台面上，左端设置有带导向轮的进料定位座，可对杆料送入端进行径向支撑，同时搭配可调节的压紧轮结构，适配不同直径的杆料穿入，避免杆料送进过程中出现偏摆；中部设置有可调式支撑托架，可根据杆料的长度调整支撑位置，抵消杆料自身重力产生的下挠变形；右端集成了夹紧定位座与车刀进给导向结构，夹紧座可对杆料的加工端进行精准同轴定位，保证杆料轴线与车床主轴回转中心重合，车刀安装座带有精准的进给导轨，可控制进刀深度与走刀角度，保证车出的尖端锥度一致，同时装置还带有行程限位结构，可避免进刀过量导致零件报废。设计思路上，整体采用模块化分体设计，各个功能座体均可在底座的长槽内调整位置，适配不同长度的杆料加工需求，所有与杆料接触的支撑轮、定位套均采用耐磨非金属材质制作，避免装夹过程中刮伤杆料表面，夹紧结构采用快拆式手柄设计，可快速完成杆料的装夹与拆卸，减少单件加工的辅助时间，整体结构没有复杂的传动部件，维护简单，普通车间操作人员即可快速上手调整。在外形尺寸与安装边界上，装置整体为长条形卧式结构，总长度适配常见小型车床的工作台安装空间，底座宽度不超过车床中拖板的安装宽度，整体高度低于车床主轴中心高度，安装时可通过底座上的长条形安装孔调整前后位置，保证装夹中心与车床主轴中心对齐，各个功能部件的高度均可通过底部的调节螺钉进行微调，不需要额外加装垫高块即可完成中心高的校准，安装后不会与车床的刀架、尾座等原有部件产生运动干涉，可直接加装在现有常规车床上投入使用，不需要对车床本身进行改造。
