三轴家具雕刻数控刨床结构设计

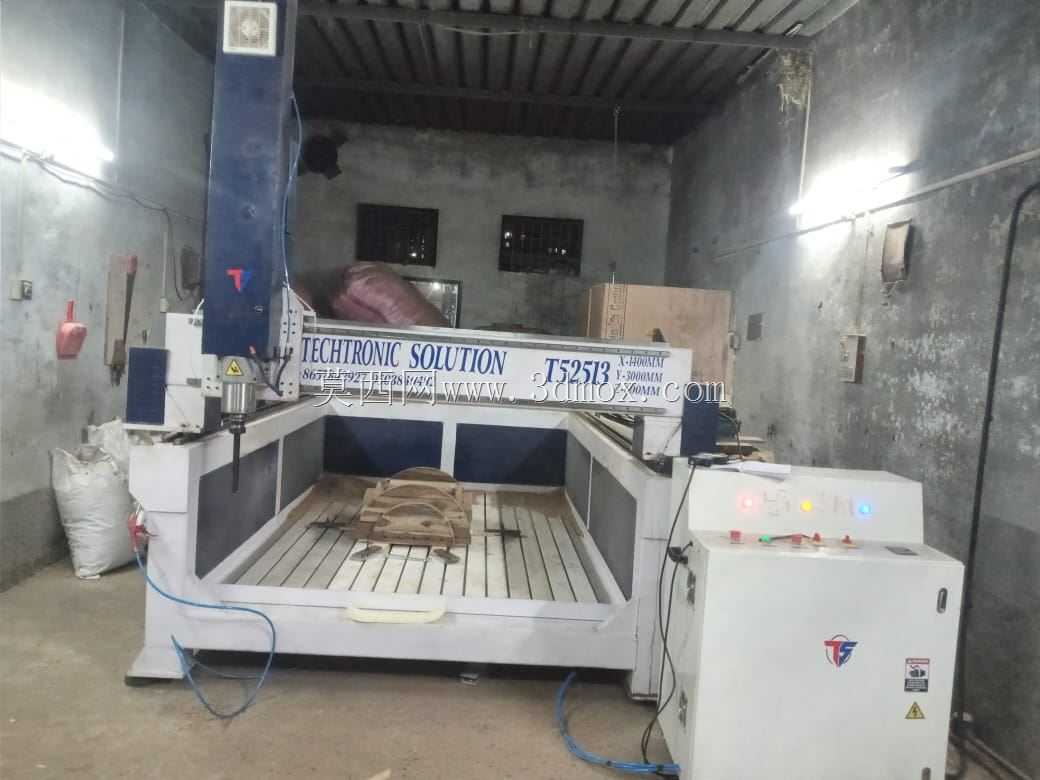

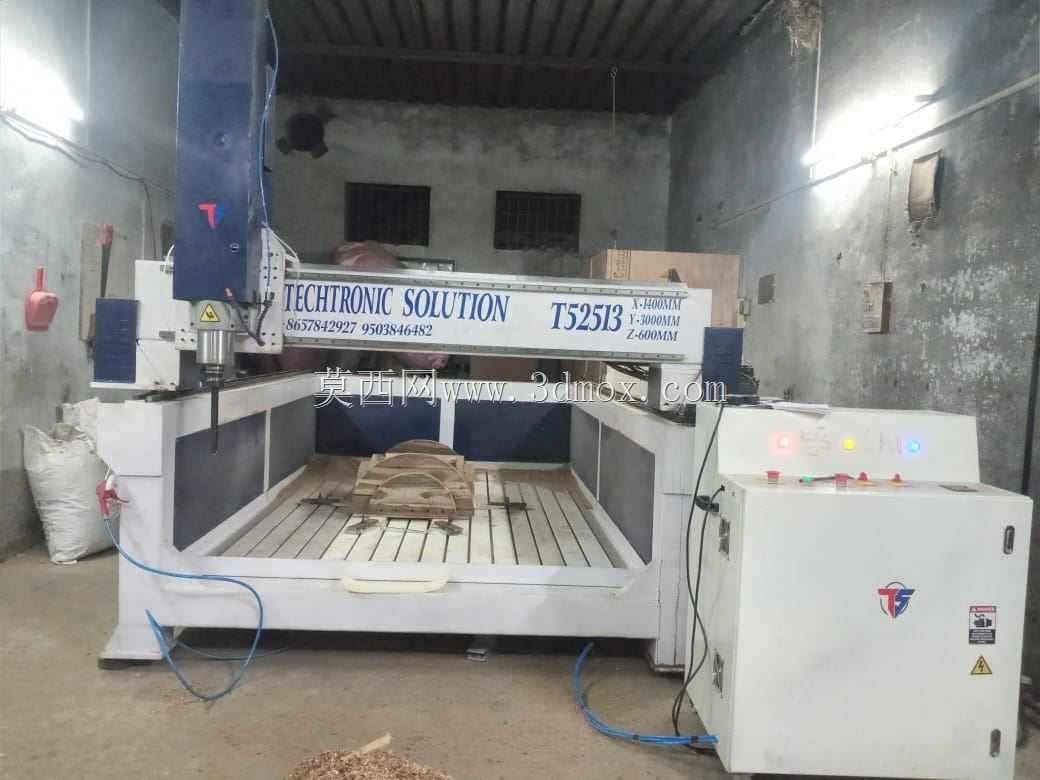

这款三轴传动的数控刨削雕刻设备，主要面向家具制造、木质工艺品加工、装饰板材雕花等生产场景，可适配实木、密度板、亚克力、软金属等多种材质的平面加工需求，能够替代传统人工开料、雕花、刨平工序，大幅降低中小家具加工厂的人工投入，提升复杂纹样加工的一致性与生产效率。设备采用龙门式整体结构设计，横梁搭载可沿X轴横向移动的加工主轴滑座，工作台面沿Y轴纵向送料，主轴箱沿Z轴完成垂直方向的进刀与抬刀动作，三轴均采用高精度直线导轨搭配滚珠丝杠传动，配合伺服驱动系统保证进给过程的平稳性，可实现0.02mm级别的重复定位精度，满足精细雕花与大面刨平的双重加工要求。设备的整体外形尺寸根据加工幅面做了适配设计，常规加工幅面可覆盖1300mm*2500mm的标准板材尺寸，整机安装时需预留前后左右各1米的操作与维护空间，地面需做硬化找平处理，避免长期运行出现结构沉降影响加工精度。设计过程中重点考量了木工加工场景的实际痛点，主轴部分配备了风冷散热结构，可适配不同功率的高速电主轴，既可以安装刨削刀盘完成大余量的板材找平、开料作业，也可以更换不同规格的雕刻铣刀完成浮雕、镂空、切割等精细加工工序。设备侧边配套独立的电气控制柜，将驱动模块、控制单元、电源模块与加工主体做分离设计，既可以减少加工过程中产生的木屑粉尘对电气元件的侵蚀，也方便操作人员在设备侧方完成参数调整、启停操作，控制柜面板设置了直观的状态指示灯与急停按钮，可在出现加工异常时快速切断设备运行。床身部分采用整体焊接钢结构做去应力退火处理，搭配加厚的铸铁工作台面，保证大进给刨削加工时的结构刚性，减少加工震颤带来的表面刀纹问题，工作台面预留了通用的T型槽结构，可快速装夹不同规格的板材与定制工装，适配多品类小批量的柔性生产需求。设备的气路管线采用拖链内置排布，避免加工过程中管线剐蹭工件或被木屑磨损，主轴侧预留了吹气接口，可在加工时实时吹散刀头位置的木屑，减少积屑对加工精度的影响，也能降低刀头的工作温度，延长刀具使用寿命。
