车辆燃油箱固定支撑轴支架结构设计

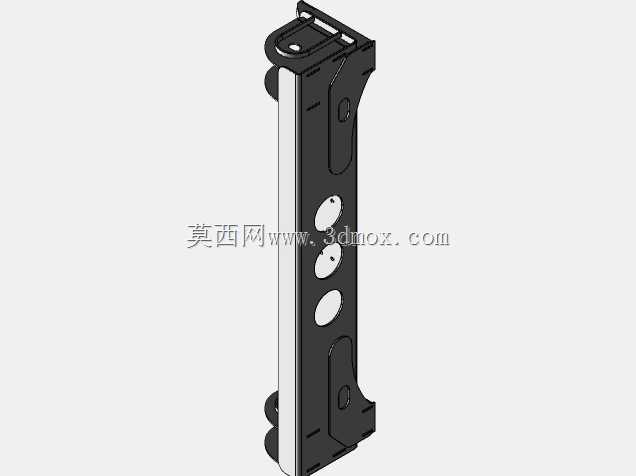

该支架主要应用于燃油动力车辆的燃油供给系统中，承担油箱轴的定位、支撑与载荷传递作用，是连接油箱安装轴与车体承载结构的关键连接构件，广泛适配各类需要侧置立式安装燃油箱的商用车辆、工程作业车辆以及特种改装车辆场景，在车辆行驶过程中可有效缓冲路面颠簸带来的振动冲击，避免油箱安装轴出现窜动、变形甚至断裂的问题，保障燃油供给系统的结构稳定性。从实际用途来看，该支架一方面为油箱轴提供精准的安装定位基准，确保油箱安装后与周边车体构件、油路管线保持安全的装配间隙，避免运行过程中出现干涉摩擦；另一方面可将油箱满载状态下的重量、车辆加减速及转向时产生的惯性载荷均匀传递到车体承载梁上，降低局部应力集中风险。在功能特性设计上，支架主体采用长条形立式承载结构，整体沿纵向设置多组不同规格的定位孔与减重孔，上部设置带卡扣结构的轴端限位槽，可快速卡入油箱轴端部实现预定位，下部设置对称的弧形避让位，适配安装位置周边的凸起结构，侧面的长圆形安装孔可适配一定范围内的安装公差，降低现场装配的对位难度；支架侧边设置翻边加强结构，在不额外增加整体壁厚的前提下大幅提升纵向抗弯抗扭性能，表面的安装平面经过铣平处理，确保安装时与车体贴合面紧密接触，减少装配间隙带来的振动异响。设计思路上，该构件优先遵循载荷匹配原则，根据油箱满载重量、车辆运行工况的振动加速度计算所需的结构强度，在应力集中的安装孔位、轴端卡位处做了圆角过渡与局部加厚处理，同时兼顾轻量化需求，在非承载区域开设椭圆形减重孔，在保证结构强度满足使用要求的前提下尽可能降低构件自重，减少不必要的材料消耗。外形尺寸方面，支架整体为窄长型立式结构，纵向长度适配油箱轴到车体安装面的垂直距离，横向宽度控制在较窄范围内，可适配车体侧梁的狭窄安装空间，安装边界上预留了足够的螺栓装配操作空间，所有外边缘均做了倒角钝化处理，避免装配过程中划伤操作人员或周边管线，安装孔位的间距符合车用支架的通用安装规范，可直接适配对应车型的原有安装点位，无需额外对车体进行打孔改装。
