带多孔减重结构的法兰式适配连接盘

项目分类:通用机械零部件 发布时间:2024-09-15 ID:773428
  • 带多孔减重结构的法兰式适配连接盘

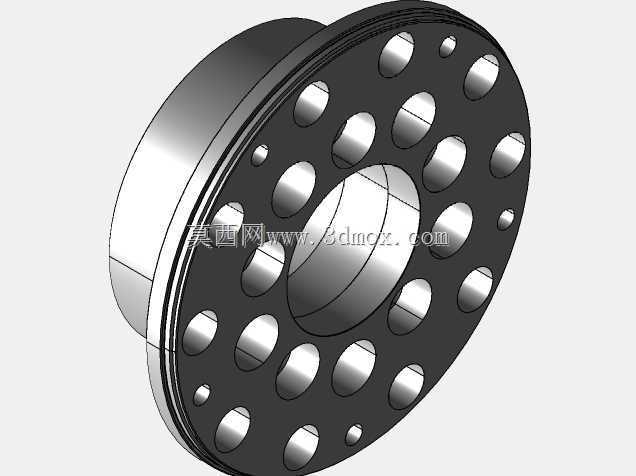

  这类带多孔结构的法兰式适配连接盘,常应用在需要同轴对接不同轴径部件的传动、流体输送或者电气配套设备的接口位置,最常见的场景是在稳压供电设备、小型动力传输单元的输出端,用来衔接不同安装尺寸的外接组件,解决不同规格部件对接时的同轴度偏差、安装孔位不匹配的问题,避免强行对接带来的应力集中、密封失效或者传动跳动超差的问题。从结构设计来看,零件主体采用阶梯轴套加法兰盘的一体化结构,一侧的圆柱凸台是定位止口,用来插入对接部件的内孔实现径向定位,止口的外径公差通常取h7级精度,和对接件的内孔形成间隙不超过0.03mm的过渡配合,保证装配后两者的同轴度误差控制在0.02mm以内,避免运转或者对接后出现偏心带来的振动、泄漏问题。

  法兰端面上分布的多组通孔分为两类,靠近中心的大直径通孔是流体或者线缆的过孔,也可以作为大规格紧固件的穿装孔,围绕中心环形阵列的中等直径孔是减重孔,这类孔的排布经过受力校核,在不降低法兰整体抗弯、抗扭强度的前提下,能将零件整体重量降低35%左右,同时减少零件加工时的材料去除量,降低制造成本,穿插在大孔之间的小直径孔是安装定位销孔或者小规格紧固件连接孔,用来和对接端的对应孔位配合,实现周向固定,防止连接后出现相对转动。设计这类零件的时候,首先要确定两端对接部件的安装边界:一侧止口的长度要匹配对接件的内孔深度,不能过长导致装配时顶死,也不能过短导致定位失效,通常止口插入深度比对接内孔深度小0.5-1mm,预留装配调整间隙;

  法兰盘的外径要覆盖对接端所有安装孔的分布圆,同时外径边缘距离最外侧安装孔的壁厚不小于5mm,保证连接时的结构强度,避免紧固时法兰边缘出现开裂。端面的减重孔设计需要避开安装孔的分布位置,孔与孔之间的筋宽不小于6mm,保证法兰在承受轴向紧固力、径向扭转力的时候不会出现筋条断裂的问题,所有孔的边缘都做了0.5mm的倒角处理,既可以去除加工毛刺,也能在装配时起到导向作用,避免刮伤对接部件的密封面或者配合面。零件的中心通孔是核心的通流或者穿轴通道,内孔的尺寸根据对接的轴径或者管路通径确定,内孔表面粗糙度控制在Ra1.6,保证穿装轴件或者管路时不会出现卡滞,和止口外圆的同轴度公差控制在0.015mm以内,避免装配后出现偏心。在实际选型应用时,

  需要先核对两端对接部件的止口尺寸、安装孔分布圆直径、孔位数量和孔径,确认该适配盘的安装边界和对接部件完全匹配,安装时要先将止口完全插入对接端的定位内孔,再依次穿装紧固件,紧固时采用对角交替拧紧的方式,保证法兰端面受力均匀,避免出现端面倾斜导致的密封失效或者传动偏斜。这类适配盘相比实心法兰盘,除了减重之外,多孔结构还能提升设备运行时的散热效率,在供电稳压设备中使用时,设备运行产生的热量可以通过这些孔洞快速散出,降低连接位置的温升,避免热量堆积影响周边电子元件的工作稳定性。在传动系统中使用时,减重后的适配盘能降低转动惯量,减少动力输出端的启动负载,提升传动响应速度。建模过程中,这类盘类零件优先采用旋转特征生成主体基体,再通过阵列特征生成各类孔位,能有效保证孔位的位置度精度,避免逐个绘制孔位带来的位置误差,所有的倒角、圆角特征在基体和孔位完成后统一添加,保证零件的工艺性符合实际加工要求,不需要后续额外的工艺补充设计。
