空心圆柱缓冲隔振橡胶衬套结构设计

本次设计的空心圆柱橡胶构件，是工业传动、物料输送、设备隔振场景中应用极为广泛的基础配套零件，在带式输送设备、印刷包装机械、纺织印染设备以及各类需要缓冲隔振的机电设备中都承担着核心功能作用。从实际应用场景来看，这类构件常作为输送辊筒外层包覆件使用，依靠外层橡胶材质的高摩擦系数特性，增大与输送物料、传动带之间的接触摩擦力，避免输送过程中出现打滑、跑偏问题，同时橡胶层的弹性特质可以吸收物料输送过程中的冲击载荷，保护内部刚性辊芯与设备支撑结构，降低硬接触带来的结构磨损与振动噪音；在隔振应用场景中，这类空心圆柱结构可作为衬套套装在设备连接销轴外侧，填充于刚性连接部件的配合间隙中，吸收设备运行产生的高频振动，阻断振动传递路径，提升设备运行的平稳性。

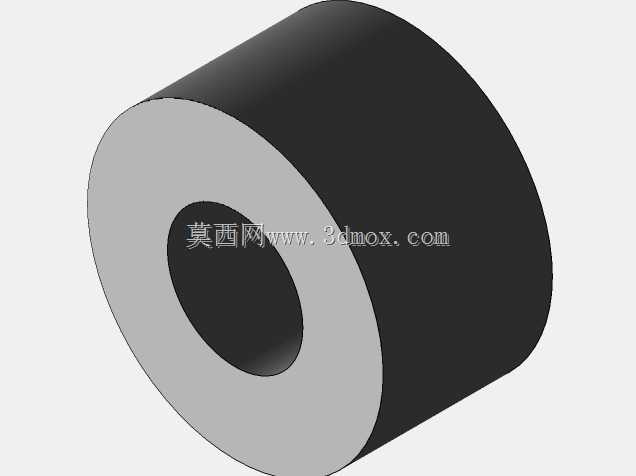

从产品功能特性来看，该构件采用同轴空心圆柱结构，外层为耐磨橡胶材质，内孔用于穿装固定轴芯或连接销轴，整体结构无额外异形凸起，安装时无需复杂的定位结构，直接套装即可完成装配，适配各类标准直径的圆轴安装需求。橡胶材质本身具备良好的耐磨、耐老化、抗撕裂性能，能够在常规工业环境下长期承受反复挤压、摩擦载荷而不出现过快损耗，同时橡胶的弹性变形特性可以补偿一定范围内的轴系安装同轴度误差，降低设备装配时的精度要求，减少装配调试的工作量。

在设计思路上，该构件优先保证结构的同轴度精度，内孔与外圆柱面的同轴度公差控制在合理范围内，避免运转过程中出现偏磨、跳动问题；壁厚设计经过载荷校核，根据不同应用场景的承载需求匹配对应的橡胶厚度，既保证足够的结构强度承受径向载荷，又避免壁厚过大导致构件刚性过高失去缓冲隔振效果。外形尺寸方面，构件的轴向长度与外圆直径根据适配的设备安装空间确定，内孔直径与配套轴径采用间隙配合，安装边界预留足够的装配操作空间，两端面设计为平直结构，可与两侧的轴承座、限位挡圈紧密贴合，防止运转过程中出现轴向窜动。在作为输送辊使用时，外圆柱面的粗糙度经过优化，既保证足够的摩擦力带动传动带或物料，又避免表面过于粗糙磨损传动带表层；作为隔振衬套使用时，橡胶硬度匹配对应隔振频率要求，保证最佳的振动吸收效果。
