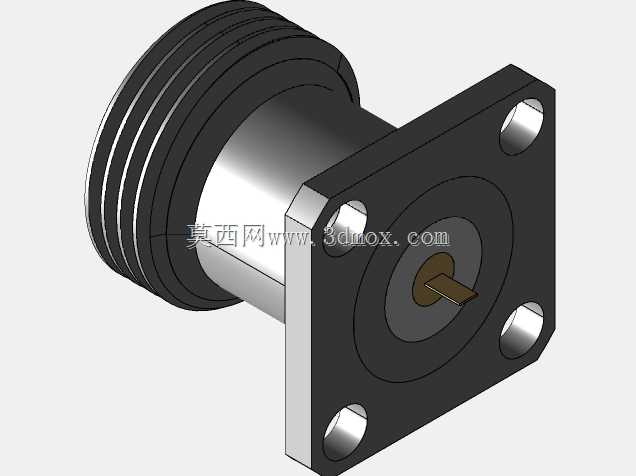

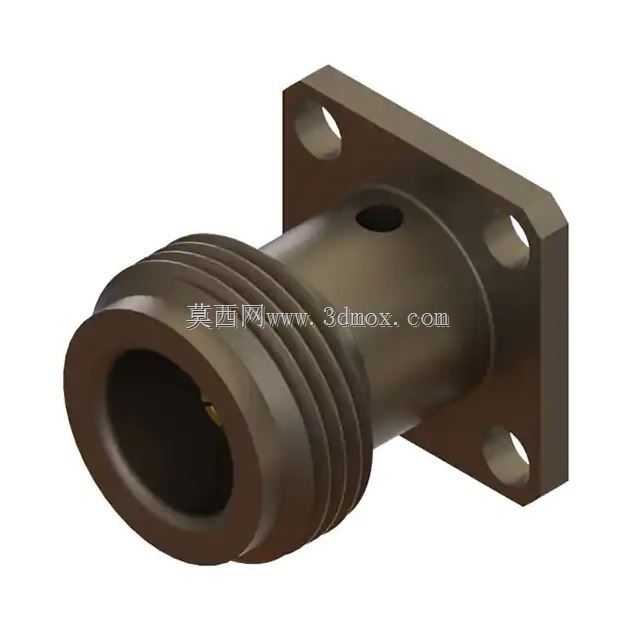

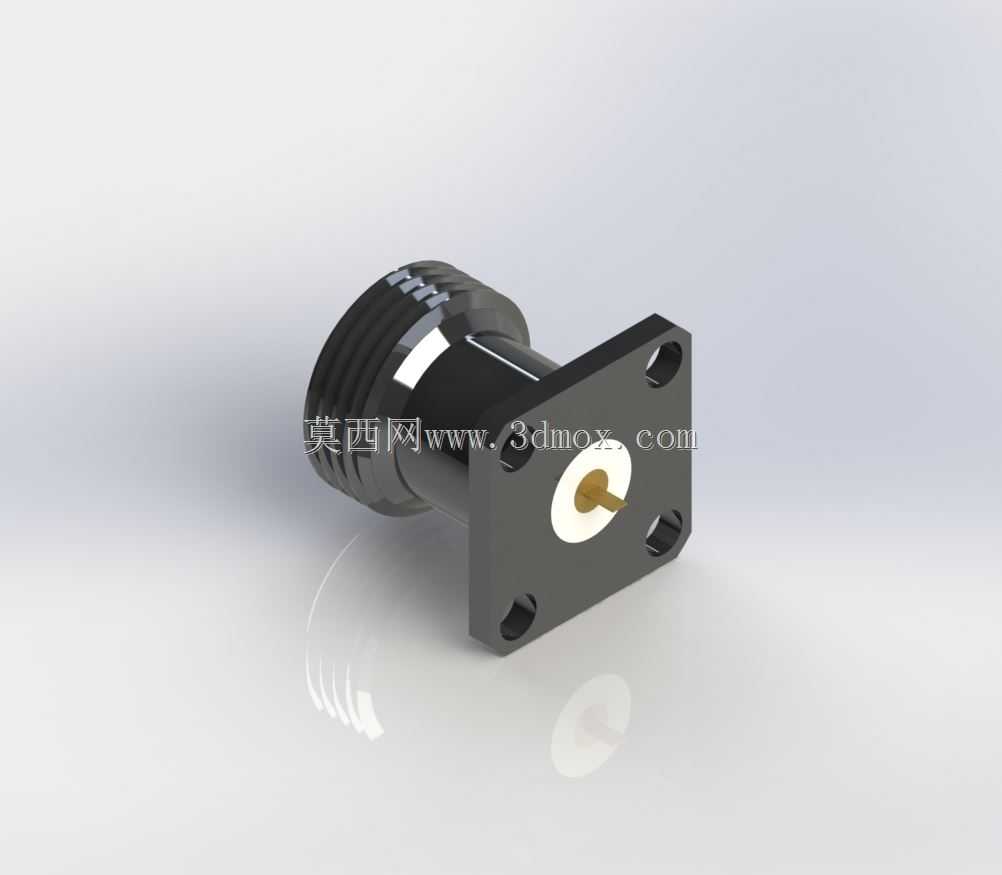

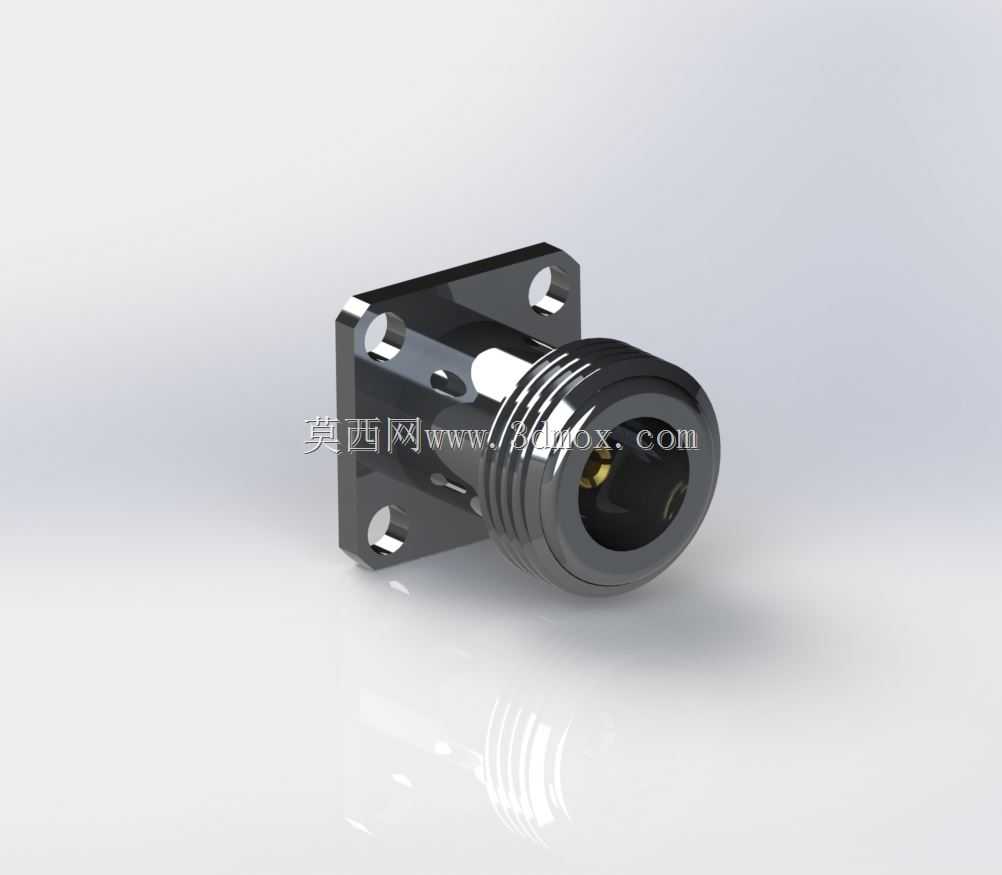

N型12.4GHz带凸耳四孔法兰同轴连接器

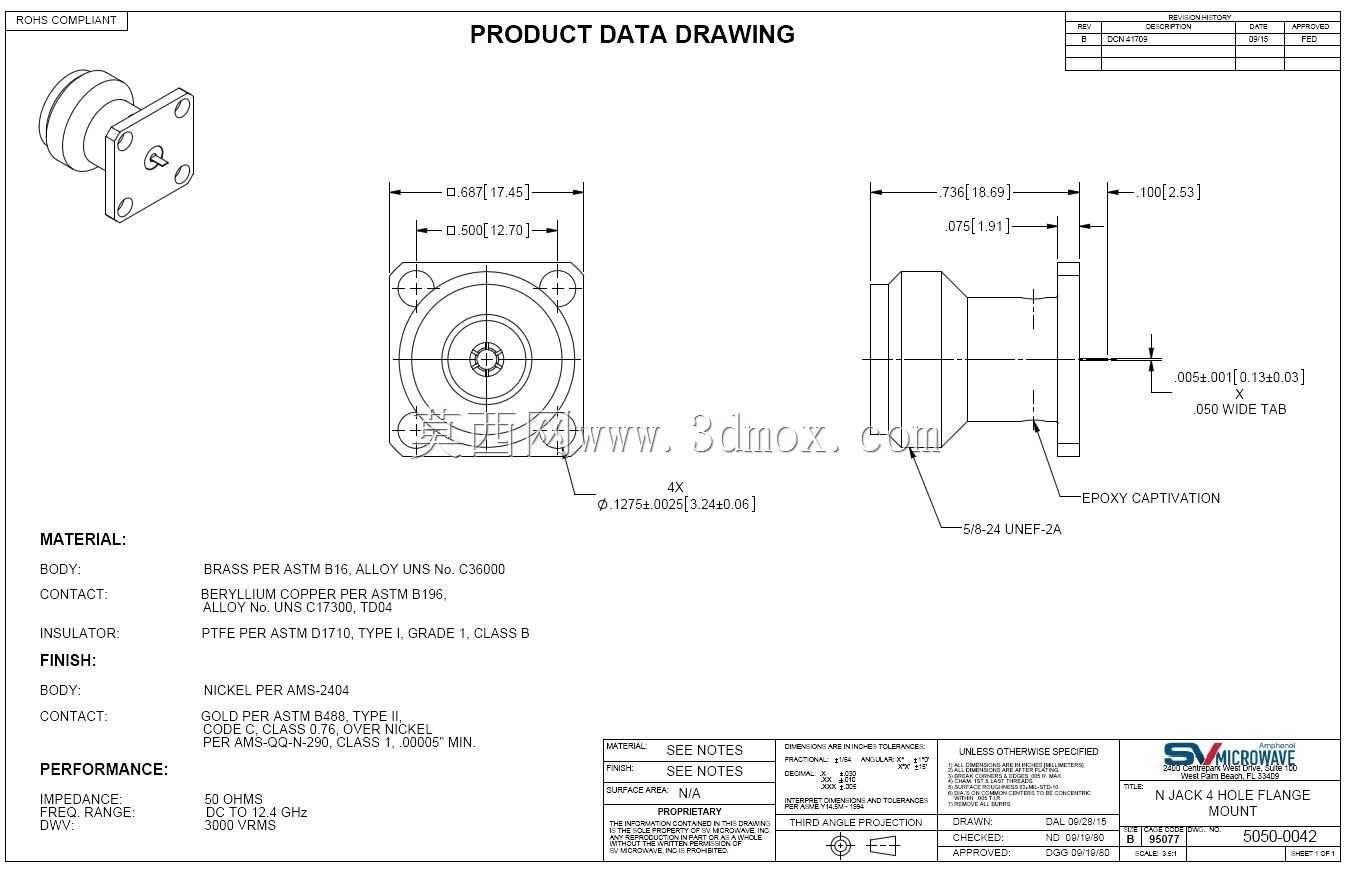

这款N型射频同轴连接器，主要面向微波频段的信号传输场景设计，可覆盖最高12.4GHz的工作频段，在民用无线通信基站前端、微波测试仪器端口、小型化雷达馈线系统、PCB板载微带电路过渡连接场景中都能发挥稳定作用，尤其适配需要将射频信号从同轴传输线过渡到平面微带电路、或是直接连接喇叭天线等辐射单元的安装需求，能够在高频段下保持较低的信号驻波比与插入损耗，避免信号传输过程中的过度衰减与反射干扰。产品采用方形法兰安装结构，法兰整体为17.5mm正方形轮廓，安装孔位为四孔对称布局，孔距适配常规射频连接器的面板安装标准，安装时可通过四颗螺丝快速将接头固定在设备面板、PCB安装支架或是天线基座上，法兰与安装面贴合后能够提供足够的结构强度，避免线缆拉扯导致的接头移位、接触不良问题。接头的内孔直径为12.7mm，适配标准N型公头的对接尺寸，相比常规25.4mm法兰规格的N型接头，这款产品的法兰尺寸更小、阀体直径更紧凑，能够适配空间局促的小型化射频设备内部安装需求，不需要预留过大的安装空间。接头内部设计有加长凸耳式中心导线，凸耳宽度为1.27mm，厚度为0.13mm，这个结构专门针对PCB微带线焊接场景优化，焊接时中心导体的凸耳可以直接贴合在微带线的信号焊盘上，不需要额外增加过渡转接片，既简化了装配工序，也能减少转接带来的信号不连续问题，让高频信号的传输路径更顺畅。中心导体采用镀金处理，能够降低接触电阻、提升抗氧化能力，外导体采用一体化金属切削加工，保证法兰与外导体的结构同心度，避免装配误差带来的性能偏差。在实际使用中，这款接头可以直接将中心凸耳焊接在PCB上对应1/4波长长度的金属匹配片上，配合微带电路完成阻抗匹配，实现同轴传输线到平面电路的平滑过渡，也可以直接连接小型喇叭天线的馈电端口，作为天线的信号输入接口使用，在小功率微波信号传输场景下能够长期稳定工作，适配无线通信、射频测试、小型微波设备等多个领域的安装需求。
