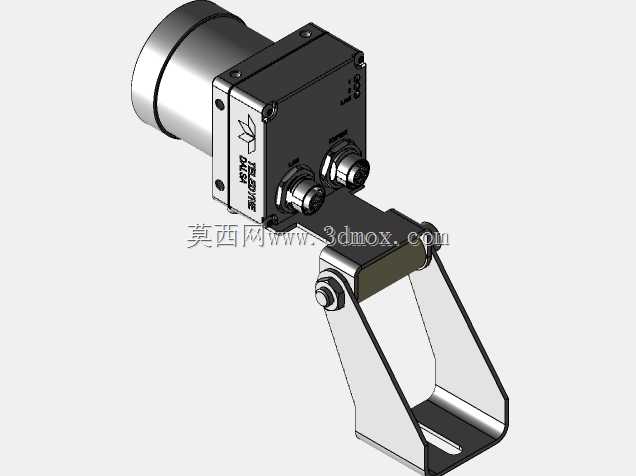

Teledyne-Dalsa-Boa视觉传感器专用安装支架

这款安装支架是专为Teledyne-Dalsa-Boa点视觉传感器打造的配套安装构件，主要应用于工业自动化生产线的视觉检测工位，覆盖电子元器件外观筛查、包装条码识别、工件尺寸在线检测、装配对位引导、产品缺陷分拣等多个工业视觉场景，是机器视觉系统中连接视觉传感器与设备机架、输送线侧装架、机械手末端法兰的核心连接固定部件，能够为视觉传感器提供稳定可靠的安装支撑，避免设备运行过程中的振动导致传感器位姿偏移，保障视觉成像的稳定性与检测精度。

从功能特性来看，该支架采用分体铰接式结构设计，上部为与传感器本体直接贴合的安装板，安装板上预留了与传感器底部安装孔位完全匹配的固定孔位，可通过标准紧固件实现传感器与支架的刚性连接，安装贴合面做了平面度处理，避免安装应力导致传感器壳体变形影响内部光学元件的同轴度。中部的铰接锁紧结构支持俯仰角度的无级调节，调节范围覆盖正负45度区间，能够根据现场检测需求灵活调整传感器的拍摄角度，调整到位后通过侧面的锁紧旋钮即可实现角度锁止，锁止后具备足够的锁紧力，可承受常规工业现场的设备振动不发生角度滑移。下部的U型安装底座为槽孔式设计，长条形安装槽支持支架在安装平面上的前后位置微调，适配不同的安装工位间距需求，U型的镂空结构既减轻了支架整体重量，又预留了传感器线缆的走线空间，避免线缆弯折干涉。

设计过程中充分考虑了视觉传感器的安装边界与现场使用需求，整体结构采用钣金折弯与机加工结合的工艺，在保证结构强度的前提下尽可能压缩支架的整体外形尺寸，避免支架体积过大遮挡传感器拍摄视野或是与周边设备构件发生运动干涉。支架的所有棱角处都做了倒角处理，避免安装调试过程中划伤操作人员或是损坏传感器线缆。铰接部位的转轴采用耐磨材质，长期反复调节也不会出现旷量，保障角度调节的精度与长期使用的可靠性。安装底座的槽孔尺寸适配工业现场常用的M6、M8规格安装螺栓，可直接固定在铝型材机架、钢板安装台、机械手连接法兰等多种常见安装基体上，无需额外制作过渡转接板，大幅降低现场安装的适配成本。在实际产线应用中，该支架能够快速完成传感器的位姿调整，缩短视觉系统的现场调试周期，稳定的固定效果可减少后期设备维护过程中的传感器位姿校准工作量，适配3C电子、汽车零部件、食品包装、医药生产等多个行业的视觉检测工位安装需求。
