布雷弗斯坦德木质拼接机构设计

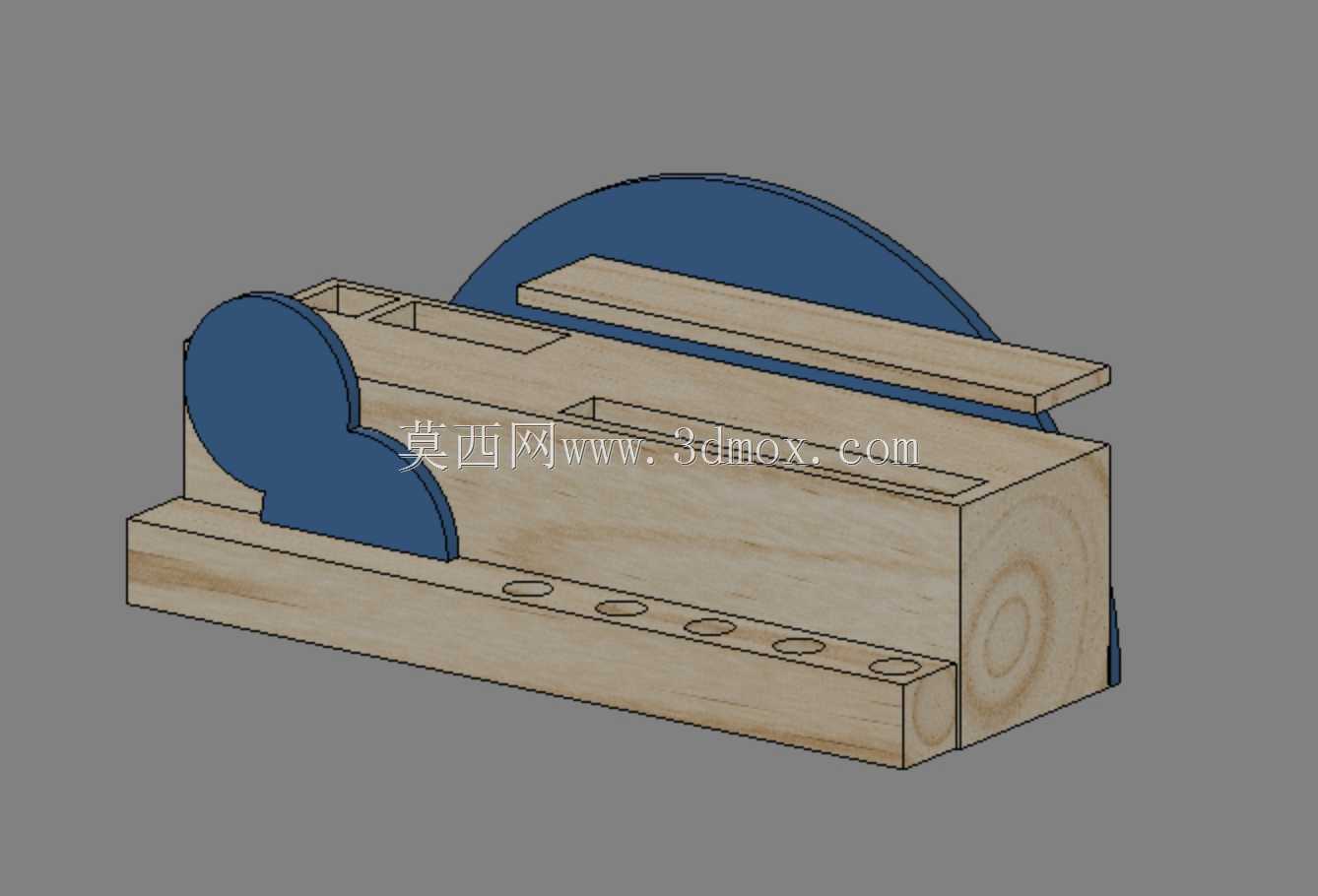

该结构属于典型的机械原理演示类拼接构件，主要应用于工科院校机械原理课程教具、青少年科创实践操作套件以及传统榫卯结构创新研究场景，能够直观展示特定运动轨迹下的构件配合逻辑，帮助学习者理解空间限位、滑动导向与轮廓随动的机械设计原理。从实际用途来看，该构件可作为机械原理教学的实体演示载体，让操作者通过手动拼接、滑动调试，直观感受异形轮廓件与直线滑动槽的配合关系，也可作为木质文创机械装置的核心传动单元，搭配动力模块后实现预设的往复摆动动作，在科普展项中还可作为互动体验构件，供参观者手动操作观察机构运动规律。在功能特性上，该结构采用木质基材加工，主体基座设置有多道平行的直线导向滑槽，可实现上层滑动构件的精准直线位移限位；侧面配置的异形轮廓挡板带有特定曲率的弧形轮廓，能够与滑动构件端部的仿形结构形成随动配合，当滑动构件沿滑槽移动时，端部结构会沿异形挡板的轮廓面产生同步的摆动动作，后方设置的圆形限位盘可约束滑动构件的最大行程，避免构件脱出滑槽；基座表面排布的等距圆孔可用于安装定位销，实现不同行程位置的固定，满足不同演示状态下的定位需求。从设计思路来看，该结构优先采用无金属连接件的纯木质拼接方案，所有配合面均通过精密铣削实现公差匹配，导向滑槽的宽度与滑动构件的厚度采用小间隙配合设计，既保证滑动过程的顺畅无卡滞，又避免间隙过大产生的晃动误差；异形轮廓挡板的曲线经过运动学仿真验证，能够保证滑动构件在全行程移动过程中，端部与轮廓面始终保持贴合，不会出现脱离或干涉的情况；整体结构采用分层拼接设计，基座、滑槽层、轮廓挡板、限位盘均可单独拆卸，方便加工组装与后期维护，同时降低了单件加工的难度。在外形尺寸与安装边界上，该结构整体为长方体基座搭配侧装异形件的布局，基座长度方向预留有足够的滑动行程空间，宽度方向的轮廓挡板外伸尺寸控制在合理范围内，不会额外占用过多安装空间；底部为平整平面，可直接固定在演示台或安装基板上，安装时仅需保证基座滑槽的水平度，即可保证机构运动的顺畅性，整体安装边界规整，无需额外预留复杂的避让空间，适配各类教学演示台、科创套件底座的安装尺寸要求。
