异形齿孔链轮传动零件结构设计

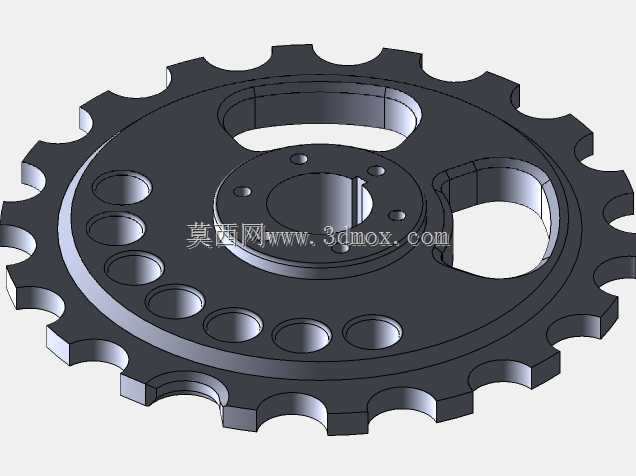

该链轮零件主要应用于各类需要精准间歇传动、定比传动的机械设备中，常见于自动化输送线、包装机械、纺织机械以及专用变速传动机构内，作为链传动系统的核心从动或主动构件，承担着匹配专用链条、传递旋转扭矩、保障传动同步性的核心作用，相比标准链轮，该异形齿结构可适配特殊规格的输送链或传动链，在需要避让周边构件、实现特定啮合轨迹的传动场景中具备更强的适配性。从功能特性来看，该链轮采用了非全齿均匀排布的异形齿廓设计，部分齿位做了特殊的齿形修整，可在传动过程中实现特定的间歇停顿或啮合避让效果，避免传动过程中与周边安装的传感器、拨叉构件发生运动干涉；盘体上开设的多组圆形减重孔，在保障盘体结构强度、抗扭刚度的前提下，有效降低了零件自身重量，减少传动过程中的转动惯量，提升传动启停阶段的响应速度，降低驱动端的动力损耗；中心轮毂位置设置了键槽结构，可与传动轴通过平键实现周向固定，保障扭矩传递过程中不会出现打滑偏移，轮毂端面上的多个小定位孔，可配合锁紧螺钉实现链轮的轴向定位，防止高速运转过程中链轮出现轴向窜动，保障传动啮合精度。在设计思路层面，该链轮首先围绕适配的专用链条节距、滚子直径完成齿廓曲线的参数化建模，针对需要特殊啮合轨迹的工位，对对应位置的齿形做了修形处理，确保链条滚子能够顺畅进入齿槽、平稳脱离，减少啮合冲击与运行噪音；盘体的减重孔排布经过受力仿真优化，沿盘体圆周方向均匀分布，避开了齿根受力集中区域，保障在额定扭矩负载下，盘体不会出现应力变形或开裂问题；中心安装孔的尺寸、键槽的宽度深度均按照对应传动轴的安装公差要求设计，保障装配时的配合精度，同时轮毂的凸起高度经过测算，可匹配对应轴段的安装长度，避免与轴上其他固定构件发生装配干涉。从安装边界来看，该链轮的最大外圆尺寸根据齿顶圆直径确定，安装时需要保障链轮端面与传动轴轴线的垂直度公差在允许范围内，避免链条出现偏磨、掉链问题；链轮的轴向安装位置需要与对应配套链轮保持在同一传动平面内，两链轮的中心距需要根据链条长度做适配调整，保障链条的张紧度处于合理区间，既不会因为过松出现跳齿，也不会因为过紧加剧齿面与链条滚子的磨损；盘体上的镂空结构除减重外，也可作为传动过程中的过线通道或物料避让空间，适配紧凑安装空间内的设备布局需求，在狭小的设备腔体内也能完成装配，不需要额外预留过大的操作空间。
