斜臂式铰接安装支撑固定支座结构

该支撑固定支座是工业传动与执行机构领域常用的连接承载构件，主要应用在需要实现摆动铰接动作的设备工位中，常见于自动化生产线的摆臂驱动单元、工装夹具的压紧摆臂机构、小型设备的开合联动结构、输送线的挡停摆臂组件等场景，作为摆臂类构件的根部固定承载件，承担铰接定位、载荷传递、姿态支撑的核心作用，能够为绕轴摆动的杆件提供稳定的安装基准，同时承受摆臂动作过程中产生的径向载荷、倾覆力矩与交变冲击力，避免铰接部位出现松动变形或位置偏移。

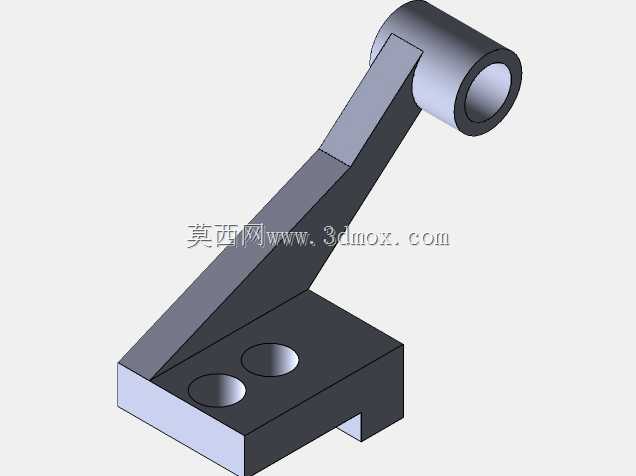

从功能特性来看，该支座采用一体式斜臂承载结构，底部为带定位缺口的矩形安装基座，基座平面设置两个同轴安装孔，可通过紧固件穿过孔位将支座整体固定在设备安装面或型材框架上，基座侧边的定位缺口能够与安装面上的定位凸台配合，实现安装时的快速对位，同时承受横向剪切力，降低紧固件的横向载荷负担，提升长期运行下的连接可靠性。斜臂从基座平面向上倾斜延伸，臂身采用变截面过渡设计，靠近基座的部位截面更宽，向顶端逐步收窄，既保证了根部的承载强度，又合理控制了整体重量，避免不必要的材料浪费。斜臂顶端为同轴圆筒式铰接座，内孔为光滑通孔结构，可与铰接销轴、衬套或轴承配合，供摆臂杆件穿入实现绕轴摆动，圆筒结构的壁厚经过受力校核，能够承受摆臂摆动时的径向作用力，避免铰接孔出现变形磨损。

设计过程中，工程师首先根据摆臂的最大摆角范围确定斜臂的倾斜角度，确保摆臂在全行程摆动过程中不会与支座本体、安装基座产生运动干涉，同时让载荷传递路径尽可能沿斜臂轴线方向，减少臂身承受的附加弯曲力矩。针对安装边界的适配需求，底部安装孔的孔距按照通用工业型材的安装孔间距标准设计，能够直接适配常见规格的铝型材安装面与钢板安装面，无需额外加工转接板；顶端铰接孔的内径尺寸匹配常规标准销轴直径，可直接选用市售标准销轴、卡簧等紧固件完成装配，降低配件采购与加工成本。整体结构无复杂异形曲面，所有棱边均做倒角处理，既避免加工与装配过程中锐边划伤操作人员，也能够减少应力集中，提升构件的疲劳强度，在长期交变载荷作用下不易出现开裂失效问题。
