竞赛用多功能投送作业机械装置结构设计

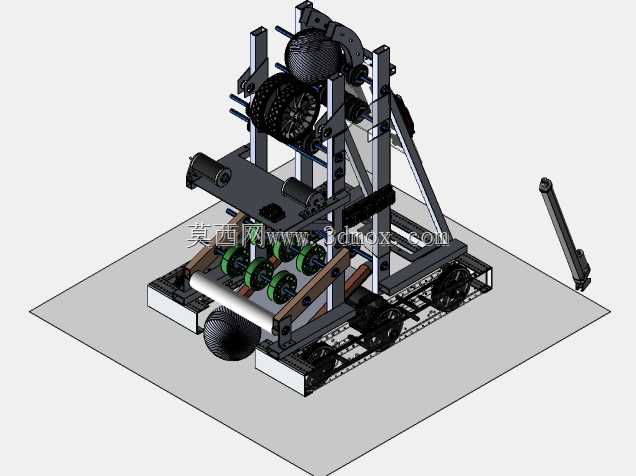

该装置主要面向青少年工程技术竞技赛事的场地作业场景设计，可完成场地内球形物料的拾取、抬升、定点投送以及多地形移动作业任务，适配赛事场地内的坡道、障碍块、指定投放区等典型作业边界，能够在限定的场地尺寸内完成全流程作业动作，无需额外外接辅助设备即可独立运行。装置整体采用分层式框架布局，底部为轮式移动底盘，搭配多组驱动轮与辅助支撑轮，可适配场地内的平整硬质地面、小幅坡度坡面以及带接缝的拼接场地，底盘预留了驱动元件、供电组件的安装空间，所有走线均沿型材内侧布置，避免运动过程中线路剐蹭场地障碍造成损坏。中层为物料拾取与水平输送机构，采用辊轴配合柔性传送带的结构，可将接触到的球形物料平稳输送至抬升工位，拾取端设置了可小范围浮动的导向结构，能够适配物料位置的小幅偏差，降低对移动定位精度的严苛要求，提升作业容错率。上层为斜向抬升与投送机构，采用多组同步带配合挡料块的结构，可将拾取到的物料沿倾斜轨道抬升至指定投放高度，顶端设置可调节角度的出料导槽，能够根据投放目标的位置调整出料角度，保证物料精准落入指定投放区域。装置侧方预留了可快拆的拓展杆件安装位，可根据赛事任务需求加装拨杆、推块等拓展执行件，完成场地内的障碍清除、辅助定位等附加任务。整体机架采用标准工业铝型材搭配角件连接，无需复杂焊接工艺即可完成组装，各功能模块均采用独立安装板固定，可单独拆卸调试或更换零部件，大幅降低后期维护调整的成本。设计过程中充分考虑了运动部件的干涉边界，抬升机构的摆动范围、底盘轮组的转动空间、输送机构的运行行程均经过反复校核，保证全行程动作无结构干涉，同时整体重心沿底盘中心垂直分布，在坡道行驶、抬升满载物料时不会发生侧翻，适配赛事过程中的快速启停、转向等机动动作需求。
