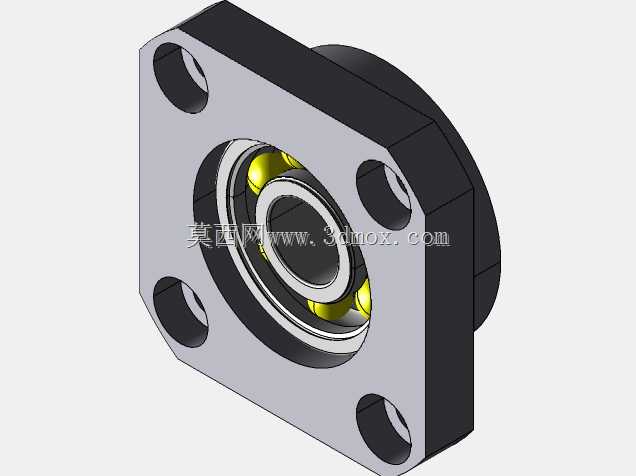

方形法兰式滚珠轴承支撑固定座

这款方形法兰式轴承支撑座，是机械传动系统中用于支撑旋转轴系、固定轴承外圈的核心基础零部件，广泛应用于精密传动模组、小型自动化输送线、桌面级数控设备、3D打印运动机构、小型包装设备的导辊支撑、纺织机械的导纱轴定位、电子设备的微型转轴固定等场景，承担着承载径向与轻度轴向载荷、约束轴系径向跳动、保障旋转部件同轴度的关键作用，能够有效避免轴系运转过程中出现偏移、晃振，大幅提升传动系统的运转稳定性与使用寿命。

从功能特性来看，该轴承座采用一体化集成设计，将轴承安装腔体与法兰安装基座整合为单一构件，内部预装带保持架的深沟滚珠轴承，轴承内圈与适配轴径过盈配合，外圈与座体腔体紧密贴合，可承受中等转速下的径向载荷，同时能够抵消轴系运转过程中产生的少量轴向窜动，适配轻载到中载的平稳传动工况。法兰盘上均匀分布四个贯通安装孔，可直接通过螺栓将座体固定在设备安装立板或型材端面，无需额外设计复杂的支撑转接结构，安装定位便捷，拆卸维护时仅需松脱安装螺栓即可整体拆换，大幅降低设备运维的时间成本。

在设计思路上，这款轴承座遵循紧凑化、高精度的设计原则，座体主体采用方形法兰切边造型，在保障安装结构强度的前提下，尽可能压缩座体的整体占用空间，适配安装空间局促的小型设备场景。轴承安装腔体与法兰安装端面设计有严格的垂直度公差，安装孔的位置度与轴承内孔的同轴度经过精度校核，能够保障轴系安装后与安装基准面的垂直精度，避免因安装偏差导致轴承偏磨、轴系卡滞等问题。座体外侧设计有凸台式轴承限位结构，可对轴承外圈进行轴向定位，防止轴承在轴系轴向力作用下出现移位，同时在轴承与座体的配合位置预留了均匀的贴合面，保障轴承外圈受力均匀，避免应力集中导致的轴承过早失效。

从安装边界与尺寸适配来看，该轴承座的方形法兰轮廓规整，四个安装孔呈对称分布，安装时仅需在设备安装板上按照孔位加工对应螺纹孔或贯通孔即可完成定位，法兰背面为平整安装面，可与安装基准面完全贴合，无需额外加工适配沉台。座体突出法兰的凸台部分直径小于法兰对角尺寸，安装后不会与周边其他构件产生干涉，适配的轴径与轴承内孔尺寸匹配，轴端穿过轴承内孔后可通过顶丝或轴用挡圈完成轴向固定，整体安装边界清晰，无需对周边结构做大幅度修改即可直接适配使用，能够帮助设计人员快速完成轴系支撑结构的选型与搭建，缩短设备的设计开发周期。
