12V40A四针带安装耳汽车继电器结构

　　在商用车、乘用车主线路改装、原厂电气系统搭建的场景里，这类12V额定电压、40A额定通断能力的四针继电器是非常常见的电气执行元件，主要承担小电流控制大电流回路的作用，避免大电流直接通过驾驶舱内的控制开关，降低开关触点烧蚀风险、缩短大电流线路的布线长度，减少线路压降带来的功率损耗。从实际装车场景来看，这类继电器常被布置在发动机舱保险盒内、车架线束固定点附近，用来控制前照灯主回路、散热风扇供电回路、燃油泵供电回路、启动机控制回路这类电流负载较大的车载电气支路，部分后市场改装的大功率辅助灯、车载气泵、电动绞盘支路也会选用同规格继电器作为控制执行元件。

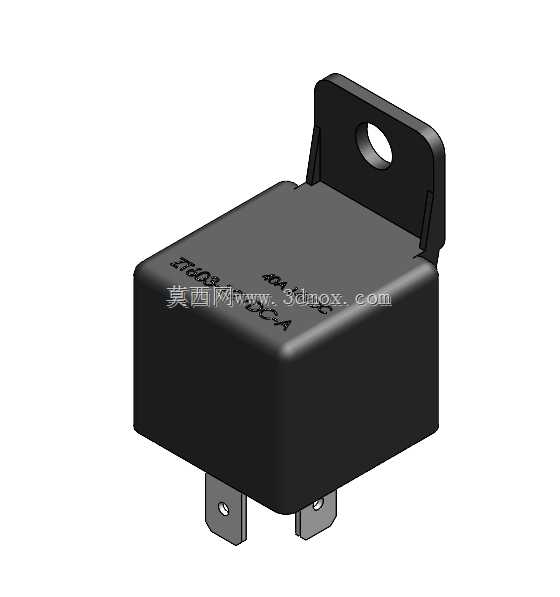

　　从结构设计思路来看，这款继电器采用了带一体式安装挂耳的塑封外壳结构，外壳顶部预留了单孔安装位，可直接通过M6规格的螺栓固定在车身钣金的预留安装孔上，也可通过扎带穿过安装孔绑定在线束支架上，安装方式灵活，适配不同车型的布置空间。外壳采用全密封式塑封工艺，外壳接缝处做了密封处理，能够抵御发动机舱内的泥水飞溅、油污侵蚀，满足车载部件的防护要求，避免内部触点、线圈结构因为进灰、进水出现接触不良或者短路故障。外壳表面模压了型号标识与引脚定义标识，装配和检修时不需要额外查阅手册就能快速识别引脚功能，降低装配出错的概率。

　　引脚部分采用四针插片式设计，两个较粗的插片为大电流主回路触点引脚，适配6.3mm规格的标准车用插接端子，能够承载40A额定电流的长期通断，插片根部做了加宽过渡处理，降低大电流工况下的局部发热；另外两个较细的插片为线圈控制引脚，同样适配标准车用插接端子，控制端仅需很小的电流就能驱动内部触点吸合，实现小电流对大电流回路的通断控制。内部结构采用电磁吸合式设计，线圈通电后产生电磁力带动衔铁动作，实现主回路触点的闭合，线圈失电后依靠复位弹簧带动触点断开，切断主回路供电，触点部分采用了耐烧蚀的合金材质，能够承受大电流通断瞬间的电弧冲击，延长继电器的工作寿命。

　　从安装边界尺寸来看，这款继电器主体为近似立方体结构，主体部分长宽尺寸在30mm左右，高度不含引脚约为25mm，安装挂耳从主体侧面延伸而出，挂耳上的安装孔中心距主体侧面约10mm，引脚从主体底部垂直伸出，引脚长度约为8mm，整体占用空间紧凑，不需要预留太大的布置空间，适配车载场景下紧张的安装空间。建模过程中需要重点关注安装挂耳的厚度与安装孔的位置精度，确保实际装配时能够顺利对位固定；插片引脚的间距、尺寸公差需要严格匹配车用插接件的标准尺寸，避免出现端子插接过松或者无法插入的问题；外壳的拔模角度、壁厚均匀性也需要符合注塑加工的工艺要求，避免生产过程中出现缩痕、填充不满的缺陷。

　　在实际选型应用中，需要注意该继电器的额定电压为12V，仅适配12V车载电气系统，不能直接用于24V系统的车辆上，否则会出现线圈烧毁的问题；主回路的持续工作电流不能超过40A的额定值，若负载为电机类感性负载，还需要预留足够的电流余量，避免触点过载烧蚀。安装时需要注意继电器的安装方向，尽量让引脚朝下布置，避免冷凝水顺着引脚流入继电器内部，同时安装位置需要远离发动机排气歧管这类高温部件，避免环境温度过高导致继电器内部塑料件老化、线圈绝缘性能下降。
