壁挂式光传感器安装固定支架结构

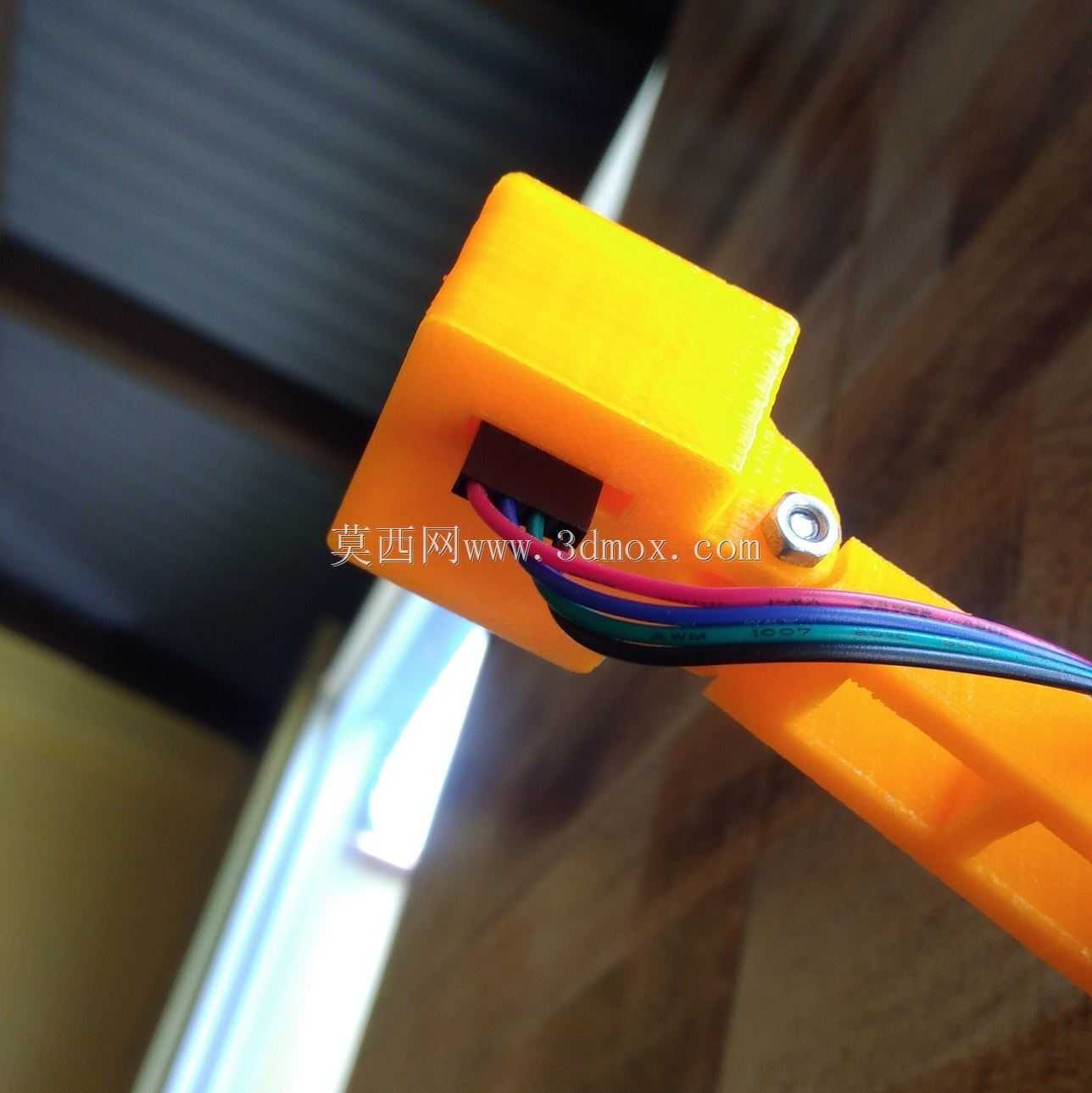

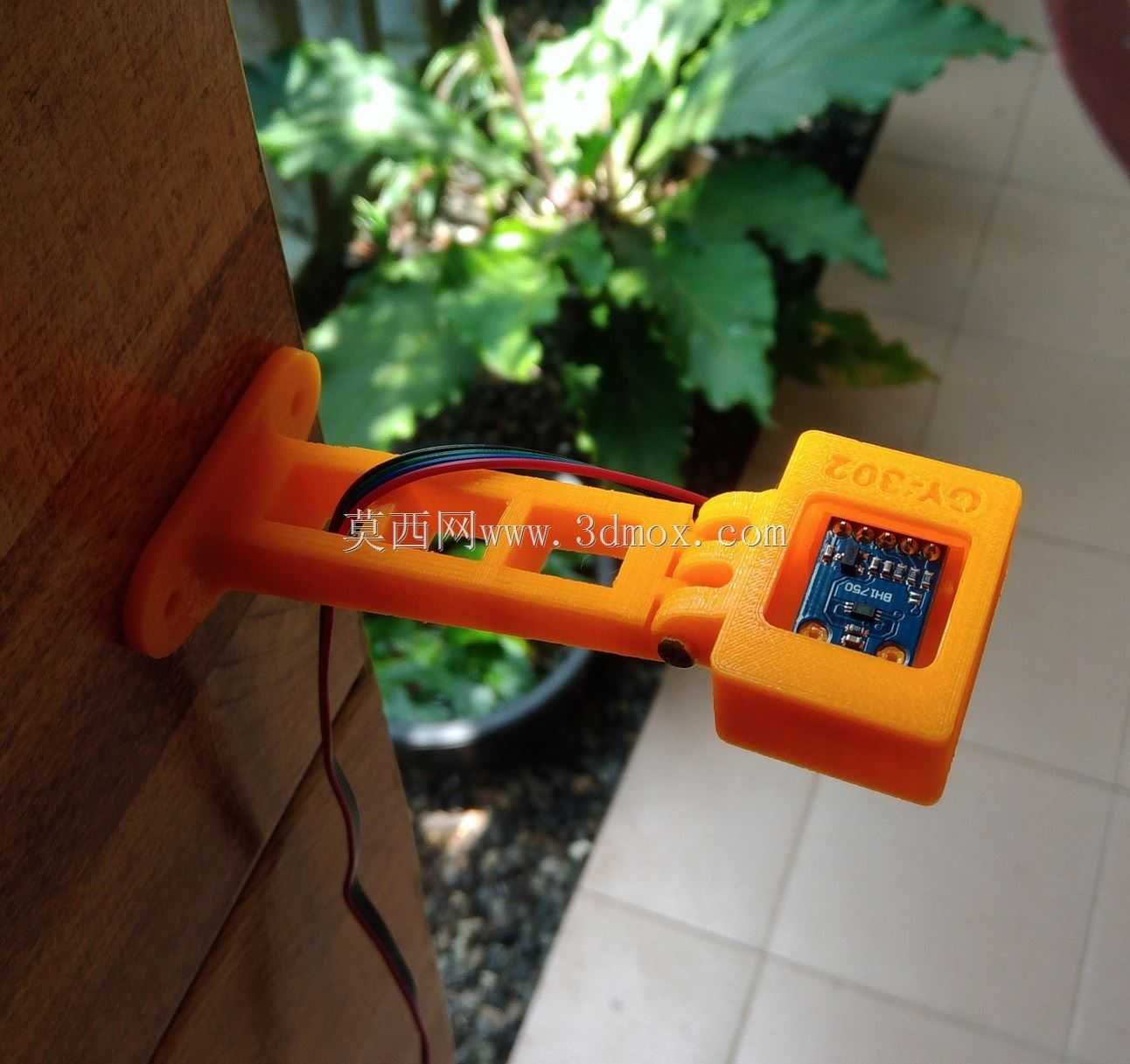

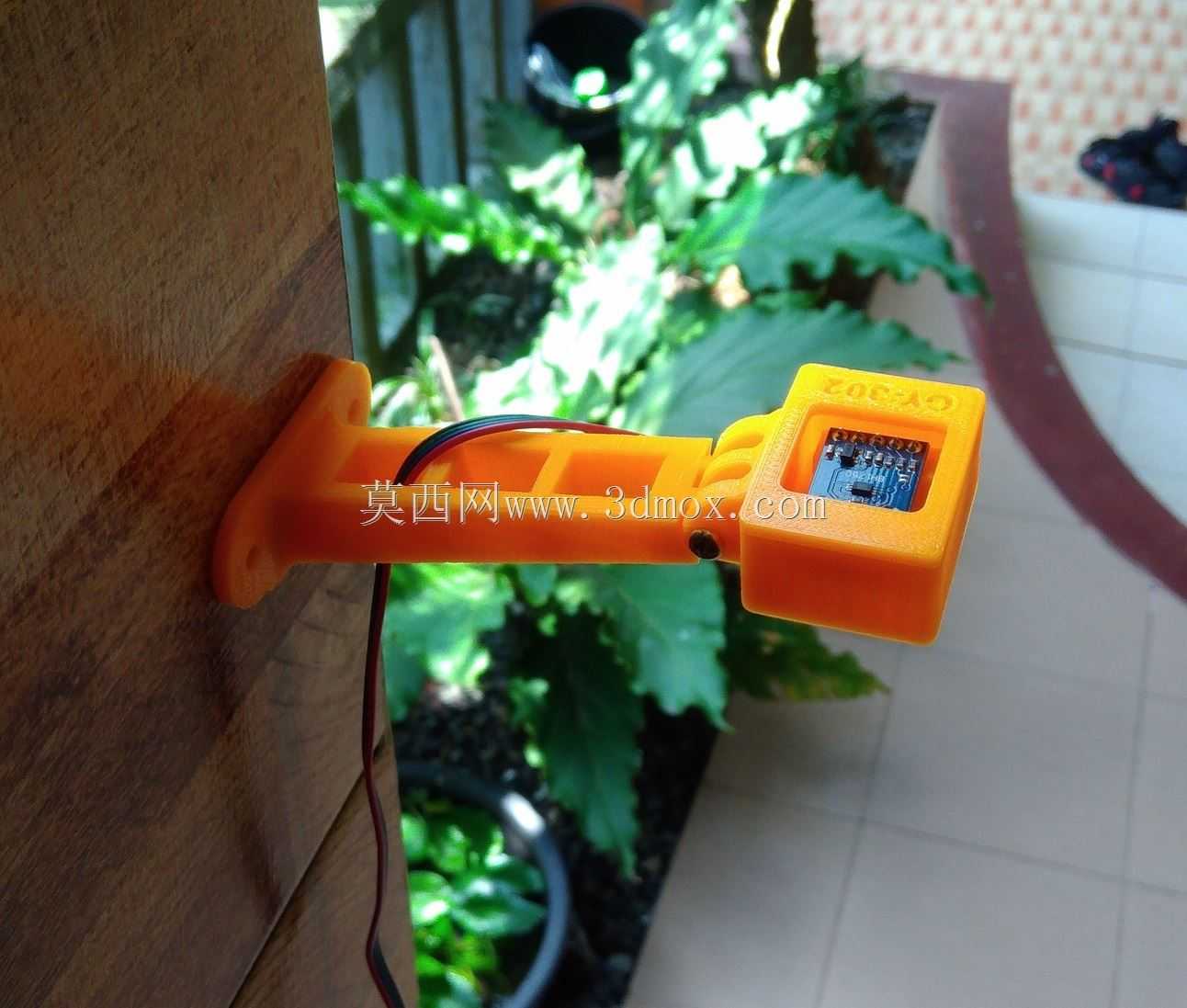

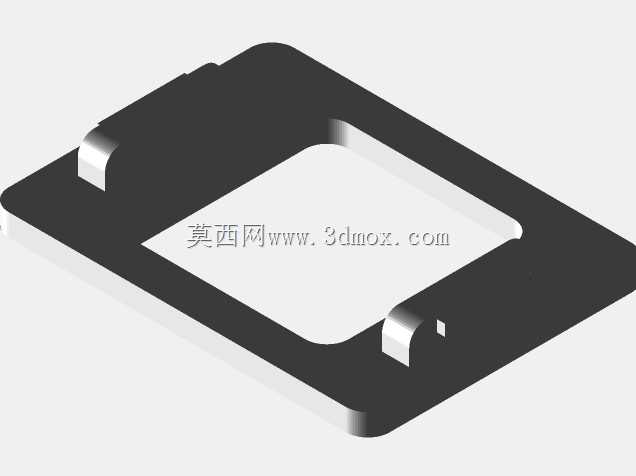

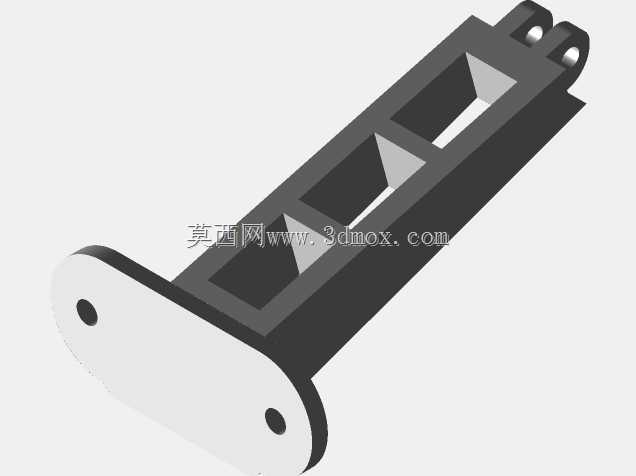

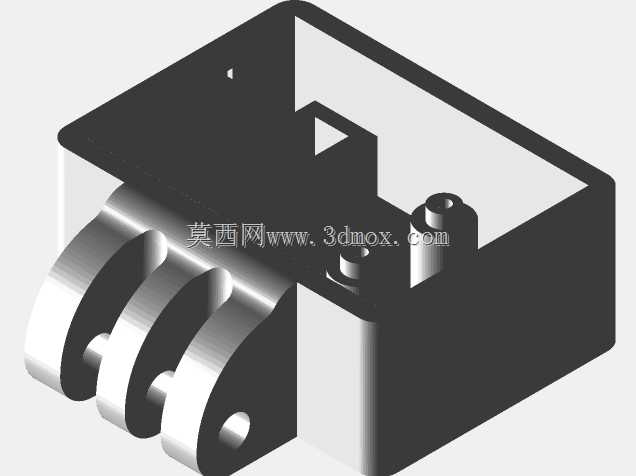

这款固定支架主要面向室内外环境光监测场景的传感器安装需求，适配BH1750型号即GY302规格的数字光传感器模块，可广泛应用于智能光照调控系统、农业大棚光照监测点位、智能家居感光单元安装、户外环境监测站点设备固定等场景，解决光传感器模块裸板安装易受磕碰、走线杂乱、探测角度难以固定的实际问题。支架整体采用一体化悬臂式结构设计，安装端为带两个沉头安装孔的壁挂固定板，可通过自攻螺丝直接固定在木质墙面、金属机架、塑料壳体等各类安装基体上，沉孔设计可让螺丝头部完全埋入支架表面，避免凸起结构剐蹭周边线路或是影响支架贴合度。悬臂段做了等宽加强筋结构，在保证整体结构强度的同时尽可能减少材料用量，悬臂侧面预留了开放式走线槽，传感器连接的杜邦线或是电源线可顺着走线槽规整排布，避免线路外露被拉扯损坏，也能让安装后的整体外观更整洁。传感器固定端采用围框式嵌入式结构，内部尺寸完全匹配GY302光传感器模块的电路板外形，围框高度刚好覆盖电路板侧边厚度，不会遮挡模块表面的感光元件，同时围框一侧预留了卡扣式限位结构，安装时只需将传感器模块顺着卡槽推入即可完成固定，无需额外螺丝或是胶水固定，后期更换维护传感器时只需轻推卡扣即可取出模块，操作十分便捷。支架的安装边界经过合理规划，壁挂固定板的安装孔间距适配常规墙面布线的点位间距，悬臂伸出长度可让传感器模块避开安装基体的阴影遮挡，保证感光元件可以充分接收到环境光线，固定端的感光面朝向与安装面呈垂直角度，可根据实际安装位置调整安装方向，满足不同场景下的光线探测角度需求。整个支架的边角都做了圆角过渡处理，没有尖锐的棱角，安装和维护过程中不会划伤操作人员或是损坏线路，结构上没有复杂的装配部件，一体成型的结构生产加工难度低，打印或是注塑生产的良率高，整体重量轻便，不会对安装基体造成额外的负重压力，同时悬臂结构的抗形变能力强，长期使用也不会出现下垂歪斜的情况，可长期稳定固定传感器模块，保证光强探测数据的准确性。
