SHT21温湿度传感芯片封装结构

　　在做环境监测类设备结构堆叠时，板载温湿度采集元件的选型与空间预留往往是容易被忽略的环节。很多工程师在布局阶段只按 datasheet 上的平面长宽占位，等到外壳开模、风道走向确定后，才发现传感芯片的透气窗口被壳体遮挡，或者回流焊后芯片周边灌封胶、三防漆漫流到感湿区域，导致整机温湿度读数漂移、响应滞后。这套 SHT21 封装三维结构，正是围绕这类板级集成痛点搭建的，可直接用于 PCB 叠装校核、外壳开窗位置确认以及整机装配干涉检查。

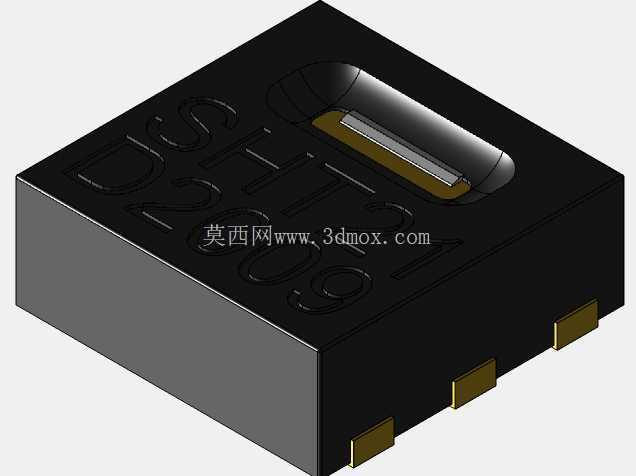

　　从封装本体来看，SHT21 采用贴片式方形塑封体，顶面一侧预留长条形开口，内部露出温湿度敏感单元，这一区域是整个元件最需要在结构上避让的部分。建模时把塑封体侧壁的倒角、顶面丝印字符轮廓、底部金属焊端的伸出长度都按实物比例还原，目的不是追求外观渲染效果，而是让结构工程师在软件里测量时，能拿到接近真实装配的边界数据。底部四个焊端沿本体两侧分布，焊端厚度与伸出塑封体的距离直接影响钢网开口和焊盘设计，三维模型中把焊端下表面与塑封体底面的高度差单独做出，便于在 PCB 装配仿真中判断焊点成型空间。

　　实际应用里，这类芯片常见于恒温恒湿箱、暖通空调回风检测、仓储环境记录仪、农业大棚采集节点、消费级气象站以及打印机、投影仪等需要监测机内湿度的设备。不同场景对芯片周边结构的要求差别很大：手持记录仪追求薄型化，芯片顶面与外壳内壁之间往往只留零点几毫米的间隙，此时外壳透气膜的开孔必须正对敏感窗口，模型可以用来投影开孔范围，避免窗口落在壳体加强筋下方；工业现场的采集终端则要考虑防尘防水，透气膜外侧往往还有迷宫式挡水结构，借助三维封装模型，可以把气流路径从外壳入口一路走到芯片敏感面，检查是否存在死区，或者冷凝水沿内壁流淌时是否会直接接触开窗区域。

　　设计思路上，这套结构没有把芯片简化成一块实心方块，而是保留了顶面开窗的凹陷深度与内部敏感元件的层次。温湿度传感器依靠空气流通实现测量，若在整机数模里芯片只是一个黑盒，工程师很容易在正上方布置电池、排线或者屏蔽罩，量产时才发现响应时间超标。把开窗结构如实建出后，在装配环境中做剖切，就能直观看到敏感面上方是否有足够的空气交换空间。对于需要在芯片附近布置发热元件的板子，例如无线模块、电源芯片，还可以结合模型评估热传导对温度采样的影响，决定是否在布局上把热源挪到芯片下风向，或者增加隔热挡墙。

　　外形与安装边界方面，贴片元件的本体高度决定了壳体内部净高下限，建模时塑封体顶面、敏感窗口凹陷面、焊端底面分别处于不同高度层，堆叠检查时可以分别设定碰撞规则：焊端与 PCB 焊盘贴合，塑封体侧壁与周边电容、电阻保留爬电距离，顶面开窗区域则与任何结构件、灌封区域保持禁布关系。回流焊过程中芯片附近的高大元件会遮挡热风，影响焊点润湿，三维模型也可用于与贴片机吸嘴、热风波及范围做比对，确认吸嘴取料面平整、周边没有超高元件干涉。

　　对于做设备外壳开模的工程师，这套模型的价值还体现在透气窗口与壳体特征的对位上。温湿度芯片对光照、粉尘、水滴都有一定敏感度，外壳通常会在对应位置设计沉台、透气膜贴装区域以及防尘网槽。把封装数模导入整机后，可以直接投影出敏感窗口轮廓，再向外偏移一定余量确定透气膜最小贴装面积，避免膜片边缘压住窗口。若设备需要在高湿环境下工作，还能依据模型高度检查壳体凝露导流筋是否会把水珠引向芯片方向，从而在开模前调整筋位走向。

　　板级集成时，SHT21 这类数字输出传感器走线相对简单，但结构上对周边工艺很敏感。喷涂三防漆时，敏感窗口必须用保护膜覆盖，若在三维阶段就明确开窗区域与芯片周边禁胶范围，工艺文件里可以直接标注遮蔽边界，产线操作更不容易出错。同样，灌封、点胶固定连接器等工序，也要以模型中的禁布高度为依据，防止胶料爬升堵塞透气通道。

　　从维修与返修角度看，封装周边预留的烙铁或热风枪操作空间也能借助模型核查。芯片底部焊端受热风面积较小，返修时若周围有高大塑料件或连接器，容易被热风烤伤，在数模里量出焊端到周边元件的间隙，可提前决定返修工装导向罩的尺寸。整体而言，这套封装结构把芯片从 datasheet 里的二维尺寸表转化为可参与整机堆叠、开孔、工艺校核的三维实体，让环境感知类设备在结构设计阶段就能把气路、热场、装配干涉这些隐性问题暴露出来，减少试产阶段因读数异常、响应迟缓而反复修模改板的情况。
