KJ66微型涡轮发动机燃烧室结构模型

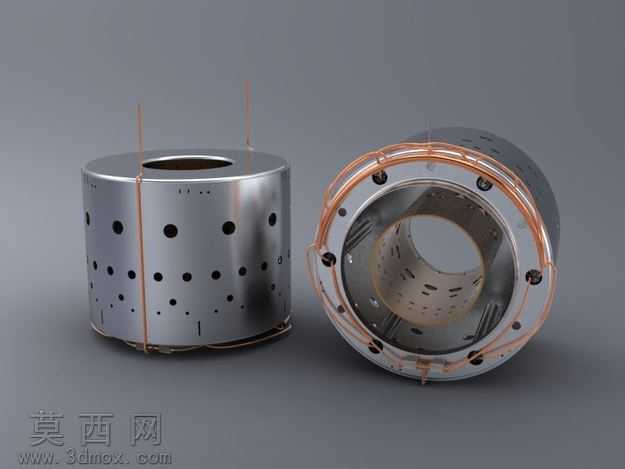

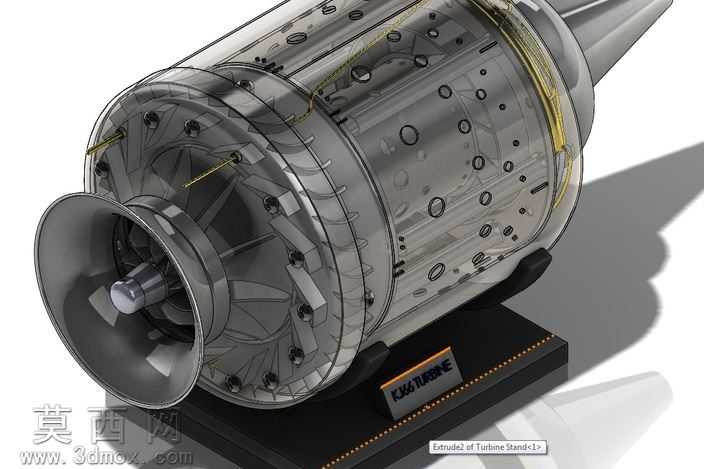

本模型为KJ66微型涡轮发动机核心燃烧室部件的三维建模成果，建模过程严格参照微型涡喷燃烧室的真实工程结构比例开展，首先通过草图绘制确定燃烧室的整体轮廓尺寸，区分火焰筒内外环、进气孔组、燃油管路安装位等核心功能区域，采用参数化建模方式构建基础筒体结构，保证各段壁厚、筒体同轴度符合微型涡喷的设计规范。在细节结构处理上，针对火焰筒表面排布的多组不同孔径的进气孔，采用阵列特征结合位置参数调整完成建模，区分主燃区进气孔、补燃区进气孔、冷却气膜孔的孔径与排布角度，还原真实燃烧室的气流组织设计逻辑；同时完成燃烧室端盖连接结构、周向固定卡扣、燃油管路环绕走线结构的建模，还原各部件之间的装配定位关系，保证模型可直观呈现燃烧室的装配逻辑。材质与渲染环节，针对金属基体部件赋予耐高温合金钢材质，调整材质的金属度、粗糙度参数，模拟高温工作环境下金属表面的轻微氧化质感与机加工纹理；对环绕布置的燃油管路赋予紫铜材质，还原铜质管路的金属色泽与表面细微拉丝质感，渲染阶段采用柔和的工业产品布光方案，通过主辅光源搭配突出筒体表面的孔位结构、环形件的内部导流结构，清晰呈现燃烧室的内外构造细节。设计思路上，该模型聚焦微型涡喷燃烧室的功能结构还原，既保证外观结构与真实部件高度一致，也保留了内部导流通道、火焰筒分层结构的可观测性，可用于微型涡喷发动机的结构原理展示、相关课程的教学演示，也能为爱好者自制微型涡喷部件提供结构参考，建模过程中对各连接位、孔位的参数化处理，也方便后续根据不同推力需求调整燃烧室尺寸参数，开展适配性改型设计。
