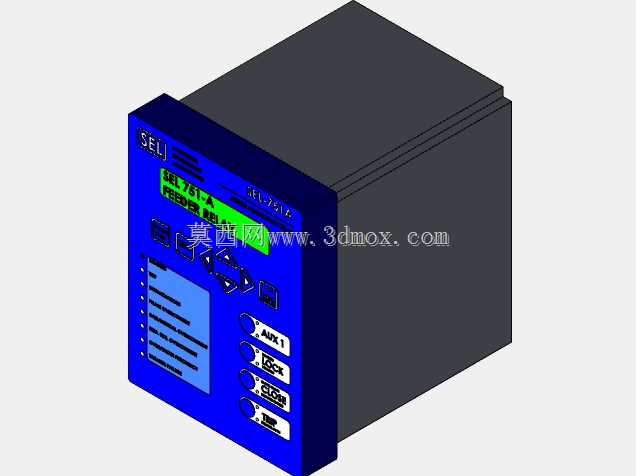

SEL-751A馈线保护继电器三维结构设计

本次设计的SEL-751A保护继电器，是面向中低压配电系统馈线回路打造的核心保护测控元件，主要应用于工业厂区供配电、商业建筑变配电室、市政电网支线回路等场景，承担线路故障检测、保护动作触发、运行状态监测的核心作用，是配电系统中避免故障范围扩大、保障供电可靠性的关键二次设备。在实际配电场景中，该装置可实时采集馈线回路的电流、电压参数，当线路出现过流、短路、接地故障等异常工况时，能够在整定的动作时限内触发断路器分闸指令，快速切断故障回路，避免故障波及上级供电网络或后端用电设备，同时可记录故障发生时刻的电气参数波形，为运维人员排查故障原因提供数据支撑。从功能特性来看，该装置集成了保护、测量、控制、通讯多重功能，前面板设置有操作按键、状态指示灯与显示区域，运维人员可在现场直接查看回路运行参数、修改保护整定值、查看故障记录，面板上预留的功能接口可实现就地分合闸操作、保护信号复归等操作，无需额外配置外接操作终端即可完成日常运维操作。在设计思路上，整体采用工业级嵌入式装置的模块化设计逻辑，外壳采用立方体式封闭结构，能够适配工业现场的粉尘、电磁干扰等复杂环境，前面板的操作区域按照运维操作频率做分区排布，高频操作的按键与指示灯布置在面板易触碰的中下部区域，显示区域布置在面板上部便于站立查看的位置，接线端子区域隐藏在装置背部，避免现场运维时误碰接线引发故障。从外形尺寸与安装边界来看，装置采用标准的嵌入式安装尺寸，整体为规整的立方体结构，可直接适配常规配电柜的标准开孔尺寸，安装时仅需将装置嵌入配电柜面板开孔，通过侧边的固定卡扣即可完成锁紧固定，背部预留的接线空间符合常规二次回路接线的操作距离要求，装置的深度尺寸适配常规低压配电柜、保护屏柜的内部安装深度，无需额外调整柜内安装梁的位置即可完成装配，装置外壳的边角做圆弧过渡处理，避免安装过程中划伤操作人员或损坏柜内其他线缆。
