导轨式安装时间继电器结构设计

该模型对应的时间继电器是低压工控回路中常用的延时控制元件，主要应用在工业自动化配电回路、电机启停控制链路、生产设备时序逻辑控制系统中，可实现电路接通或断开后的预设延时动作，为整套设备的工序衔接、动作缓冲、顺序启动提供可靠的时序控制支撑，避免多设备同时启动造成的电网冲击，也能为设备运行提供必要的延时保护逻辑，在机床控制、生产线传动、建筑配电、暖通设备控制等场景都有广泛的应用空间。

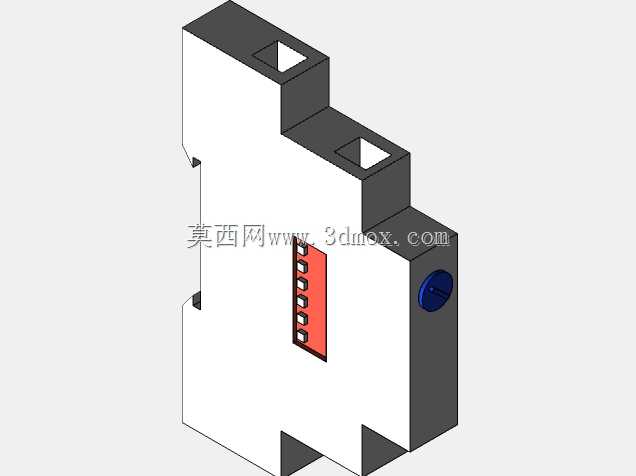

从功能特性来看，这款时间继电器采用模块化的紧凑型结构设计，正面设置多档位调节标识区域，可根据现场控制需求灵活调整延时时长区间，侧面设置调节旋钮用于精准校准延时参数，触点回路与控制回路做了分区布局，能有效降低回路间的电磁干扰，保障延时精度的稳定性，适配常规低压工控回路的电压等级，可直接接入标准控制回路实现延时通断功能，动作响应稳定，重复延时误差控制在工业应用允许的范围内，满足常规工业场景的控制可靠性要求。

在设计思路上，整体采用了适配标准电气安装导轨的卡装式结构，壳体背部预留了与标准DIN导轨匹配的卡扣安装位，无需额外打孔固定，可直接卡装在成套配电柜、控制柜的标准安装导轨上，和同规格的断路器、接触器、辅助触点等电气元件并排安装，保持柜内元件布局的整齐统一。壳体采用阶梯式的模块化外形，上部预留的三角定位槽用于多元件并排安装时的对位拼接，避免相邻元件安装错位，同时壳体的散热缝隙沿侧边布局，既保障了内部元件工作时的热量散出，也能防止常规工况下的灰尘、杂物直接落入元件内部。

从安装边界来看，整体外形采用窄款模块化设计，宽度适配标准电气元件的安装模数，在柜内安装时占用的导轨空间极小，深度方向的尺寸控制适配常规控制柜的安装深度要求，接线端子区域设置在壳体正面的标识区旁，接线操作时无需拆卸元件即可完成导线压接，后期维护调整参数时也可直接在柜内操作，无需拆解周边相邻元件，大幅降低了现场安装与后期运维的操作难度。壳体的边角做了钝化处理，避免安装操作时划伤操作人员，整体结构强度满足柜内安装的抗震动要求，可适配工业车间、配电房等多场景的安装使用环境。
