盘式高压电力电容结构设计

这款盘式高压电容主要面向高压电力系统、高频高压电源、脉冲功率设备等应用场景，常被部署在高压整流滤波回路、高频谐振回路、高压脉冲发生装置中，承担储能、滤波、电压耦合、高频旁路的核心作用，能够在高电压工况下稳定维持容值特性，为回路提供可靠的容性支撑，避免电压尖峰击穿后端敏感元件，保障高压回路的运行稳定性。

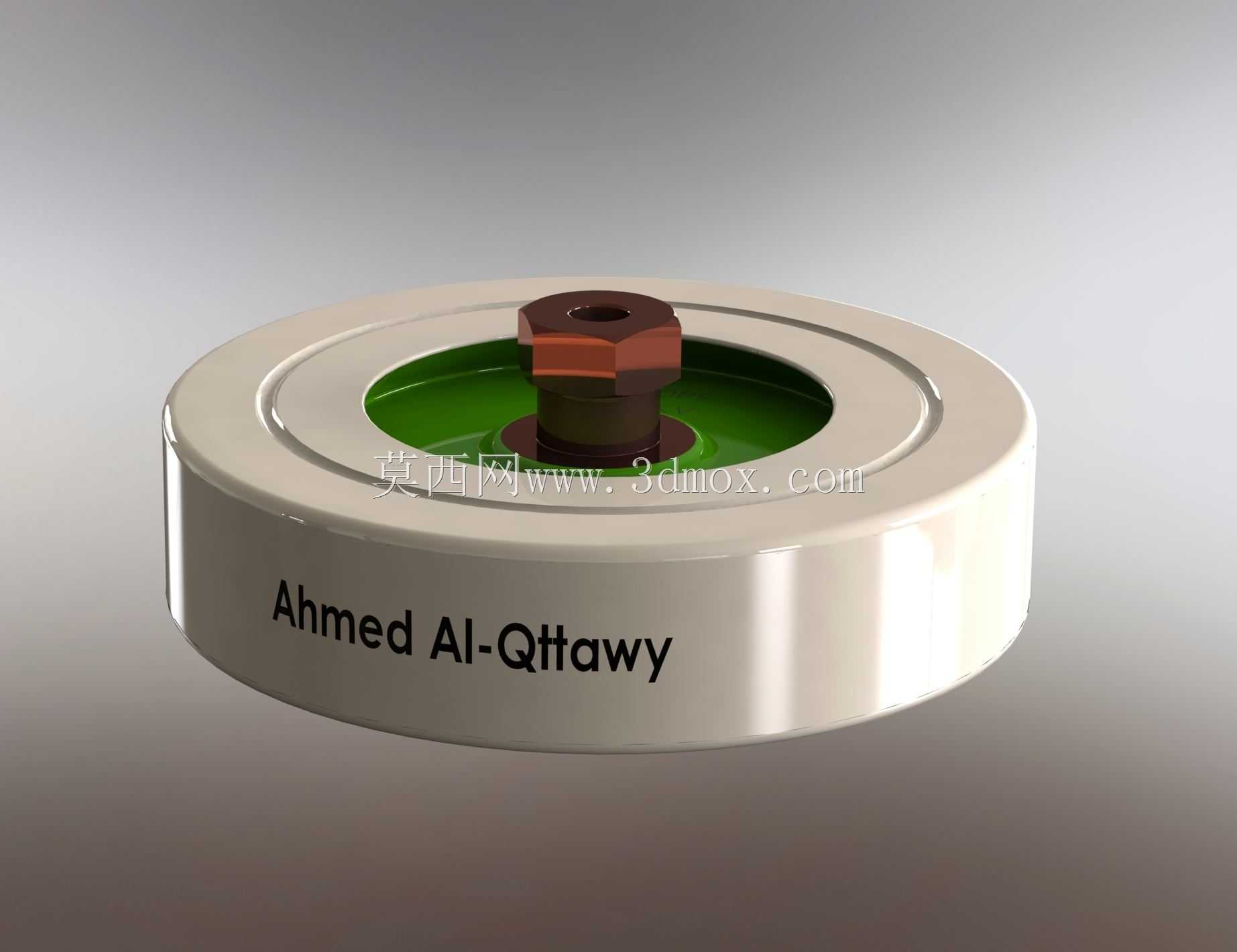

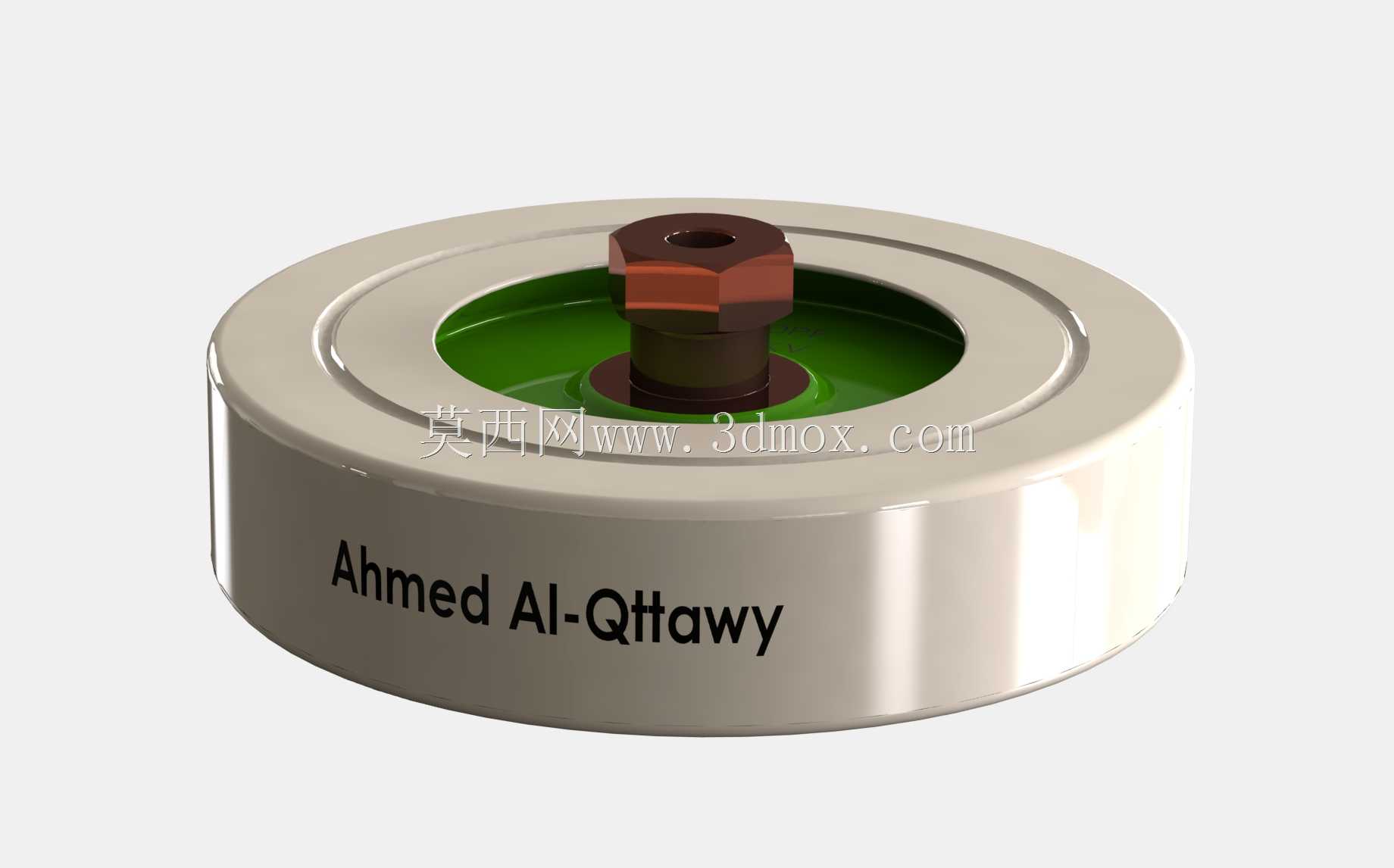

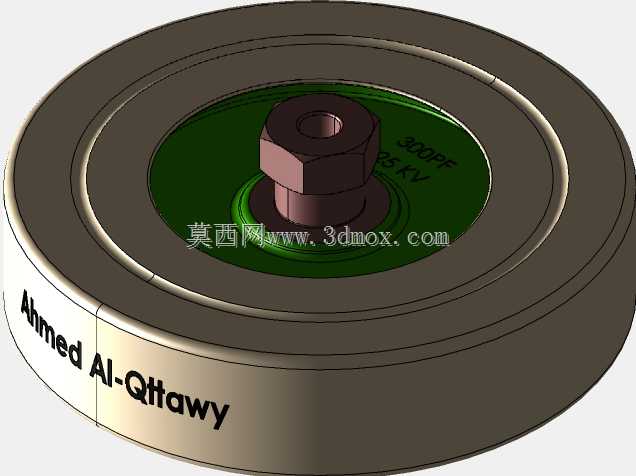

从功能特性来看，该电容采用圆盘式密封结构设计，主体外壳为金属密封壳体，既可以屏蔽外界电磁干扰对内部芯体的影响，也能承受高压工况下的内部应力，避免芯体受外界潮气、粉尘侵蚀。顶部采用单螺栓引出端子设计，端子与壳体之间设置了绝缘隔离结构，中心绿色区域为高压绝缘填充层，能够保证引出端与金属外壳之间的绝缘强度，满足高压工况下的爬电距离与电气间隙要求，杜绝沿面放电、击穿等故障风险。壳体侧面为平整圆柱面，既可以作为安装贴合面，也能实现良好的散热效果，在持续充放电工况下可以快速将芯体产生的热量传导至外界，避免长期过热导致容值衰减、绝缘性能下降。

在设计思路上，这款电容优先考量高压工况下的绝缘可靠性与结构紧凑性，摒弃了传统长圆柱电容的安装占位问题，采用薄型圆盘结构，最大化压缩轴向安装尺寸，适配空间受限的高压设备内部安装场景。设计过程中重点优化了端子与壳体的绝缘配合，将引出端子设置在圆盘中心位置，让电场分布更加均匀，避免局部电场集中导致的绝缘击穿；同时金属外壳采用一体化旋压成型工艺，减少拼接缝隙，提升整体密封性能与结构强度，能够承受一定的机械振动与冲击，适配工业现场复杂的安装环境。

从安装边界来看，该电容整体为规则圆柱圆盘形态，安装时可依托壳体底部平面实现贴合固定，顶部单螺栓端子可直接与回路高压端连接，外壳可作为低压接地端直接与设备安装基板导通，无需额外设置复杂的绝缘安装支架。径向尺寸适配常规高压模组的安装间距，轴向厚度较薄，可实现多个电容叠装或者并排紧密安装，能够在有限的设备空间内提升总容值配置，满足大容量高压回路的使用需求。安装过程中仅需保证安装平面平整、端子连接紧固即可，无需额外调整安装姿态，能够大幅降低高压设备的装配复杂度，提升生产装配效率。
