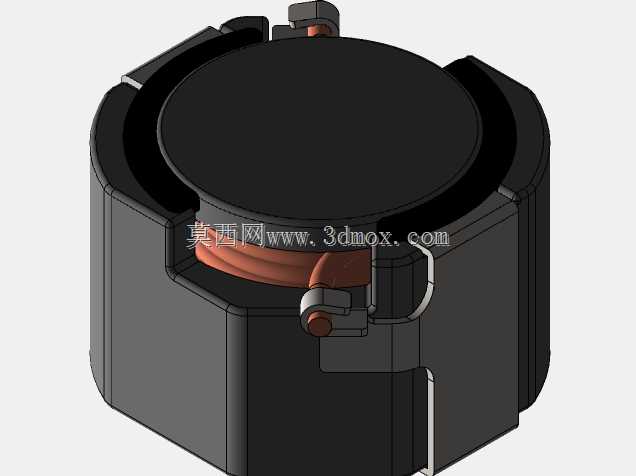

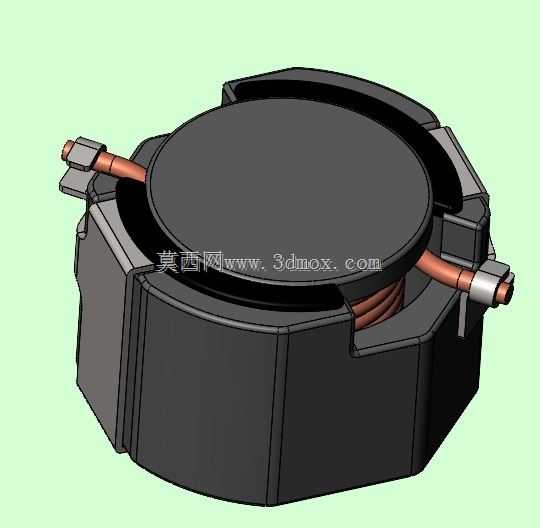

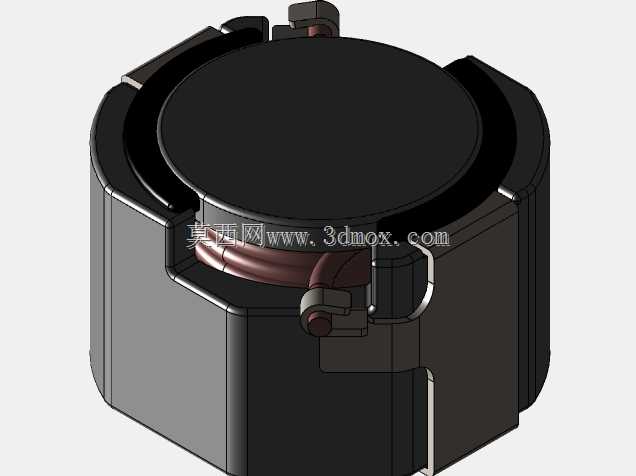

TDK CLF7045型贴片功率电感结构设计

这款贴片电感是面向高密度表面贴装电路场景开发的磁性功率元件，主要应用在消费类电子、工业控制板卡、车载电子模块的DC-DC转换回路、电源滤波支路、信号降噪链路中，承担储能续流、差模噪声抑制、大电流纹波抵消的核心作用，能够在紧凑的板卡空间内替代传统直插电感，满足自动化回流焊的量产装配要求，适配无铅焊接的工艺温度曲线，减少生产环节的人工插件成本。从设计思路来看，这款电感采用屏蔽式结构布局，外部采用多边形导磁磁体作为闭合磁路载体，相比开放式绕线电感能够大幅降低漏磁通量，避免对周边敏感器件如霍尔传感器、高精度运放、射频接收模块造成磁干扰，磁体边角做了圆弧过渡处理，既能够减少绕线过程中漆包线的绝缘层磨损风险，也能降低SMT贴装过程中吸嘴取料的卡料概率，提升量产装配的良率。内部采用扁平漆包铜线绕制核心绕组，相比同线径的圆铜线，扁平线在有限的磁环窗口内能够实现更高的槽满率，有效降低绕组的直流电阻，减少大电流工况下的铜损发热，绕组的引出端直接与底部的金属电极端子焊接固定，电极端子延伸至元件侧方形成焊接爬锡面，既能够提升焊接后的机械结合强度，也能在板卡受到振动冲击时避免引脚脱焊断裂，满足车载、工业场景的抗振动可靠性要求。从安装边界来看，这款元件采用标准7045封装尺寸，本体长宽控制在7毫米级，高度为4.5毫米，能够适配厚度受限的超薄型电子产品内部堆叠要求，底部电极的焊盘尺寸完全匹配行业通用的SMD焊盘设计规范，设计人员在PCB布局时不需要单独定制特殊焊盘，可直接套用标准封装库完成布局，元件顶部为平整平面，能够适配SMT贴片机的真空吸嘴取料要求，取料识别点清晰，不会出现吸嘴漏气导致的抛料问题。在功能特性上，闭合磁路的设计让这款电感能够在较大的直流偏置电流下保持稳定的电感量，不会因为电流增大出现电感量骤降的问题，能够保障电源回路在负载动态跳变时的输出稳定性，磁体与绕组之间预留了均匀的绝缘间隙，能够满足高压板卡的安规绝缘距离要求，避免绕组与磁体之间出现耐压击穿风险，外部磁体采用耐高温的合金磁粉压制而成，能够长期在高温工作环境下保持磁导率稳定，不会因为长期冷热循环出现磁性能衰减，延长元件的整体使用寿命。在实际电路应用中，这款电感可以适配不同开关频率的电源管理芯片，无论是高频降压回路还是低频储能回路，都能通过调整绕线圈数匹配对应的感值要求，屏蔽结构的设计也让元件之间可以实现更紧凑的并排布局，不需要预留额外的磁干扰安全距离，进一步压缩PCB板的占用面积，帮助终端产品实现小型化轻量化的设计目标。
