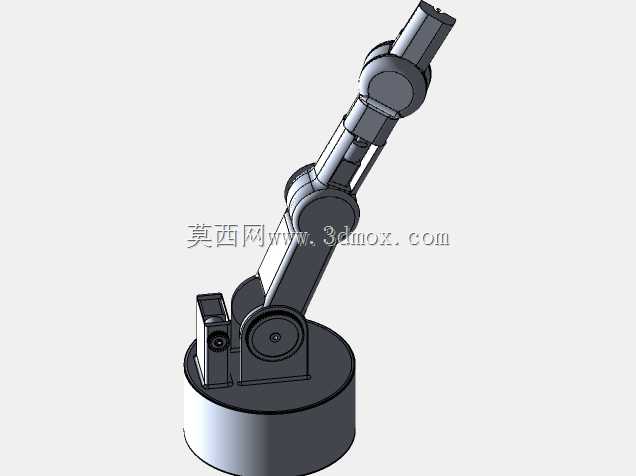

教学用六轴铰接工业机械臂结构

这款六轴铰接机械臂主要面向职业院校、高校工程实训中心的机械原理教学、机器人运动学演示场景，同时也可作为小型自动化工作站的原型验证载体，适配桌面级轻量作业场景，能够完成小载荷物料搬运、轨迹模拟演示、3D打印末端执行搭载等基础作业任务，帮助学习者直观理解多轴串联机器人的关节运动逻辑、传动配合关系。

在功能特性上，该机械臂采用全铰接串联结构，六个关节分别对应不同维度的转动自由度，可实现工作空间内任意姿态的末端定位，满足多场景下的动作演示需求。整体结构采用铝合金材质加工适配，零件与组件均按照真实工业机械臂的匹配逻辑设计，所有配合尺寸均参照真实尺寸比例设定，能够完整还原工业六轴机械臂的装配关系与运动特性，既可以作为教学拆解教具，让学习者直观观察齿轮传动、关节限位的结构原理，也可通过加装驱动组件改造为可动演示样机，支撑运动控制算法的基础验证。

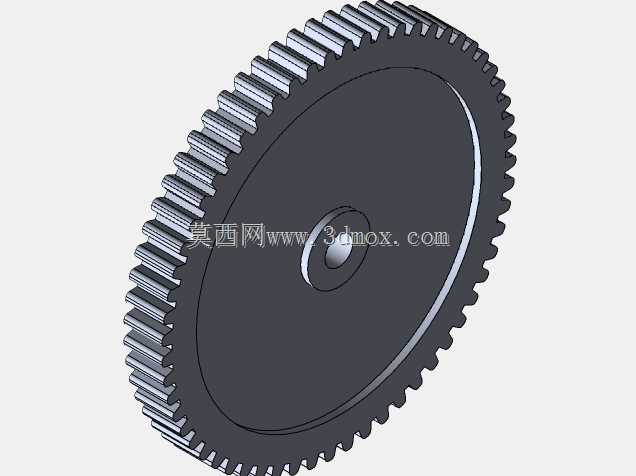

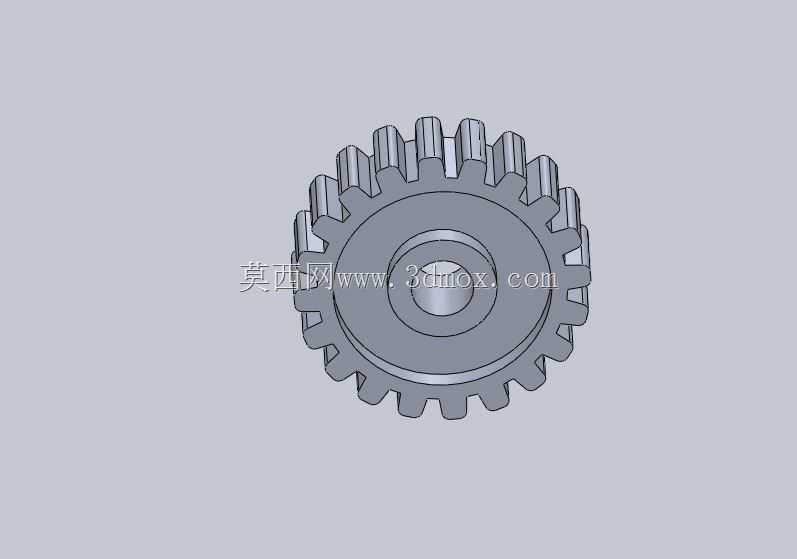

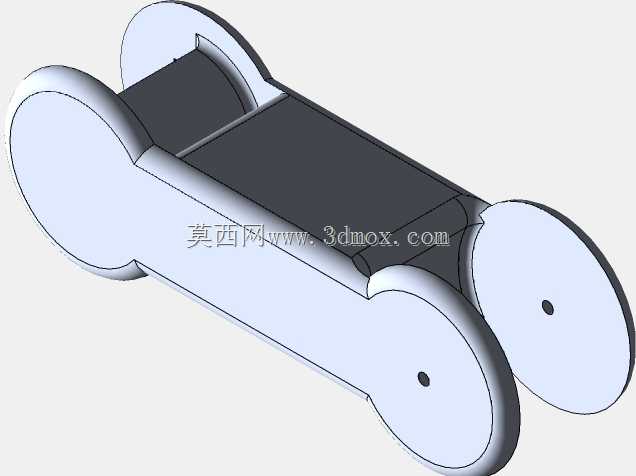

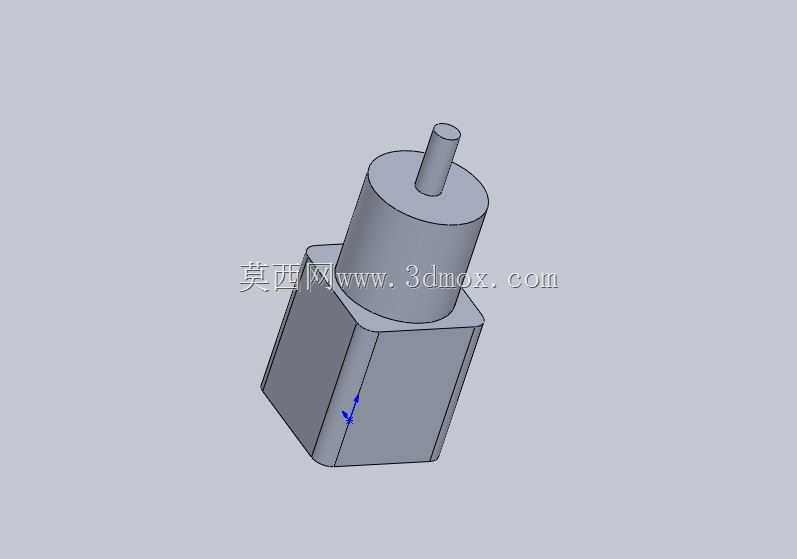

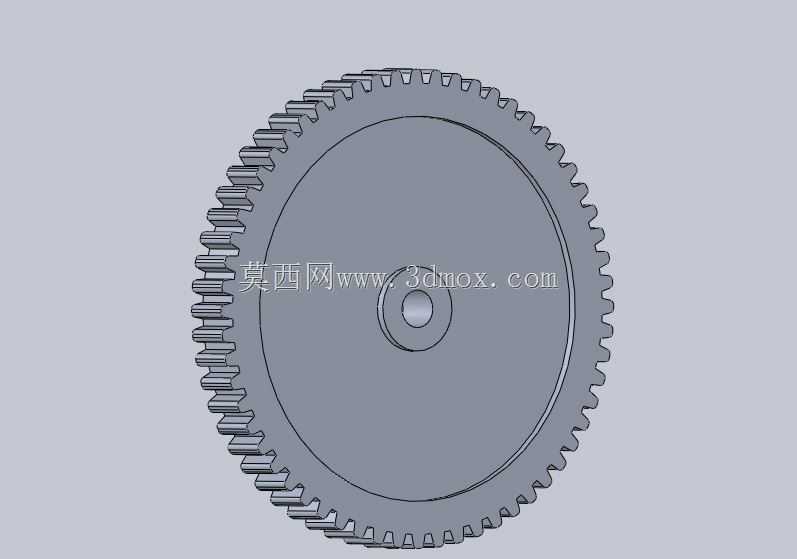

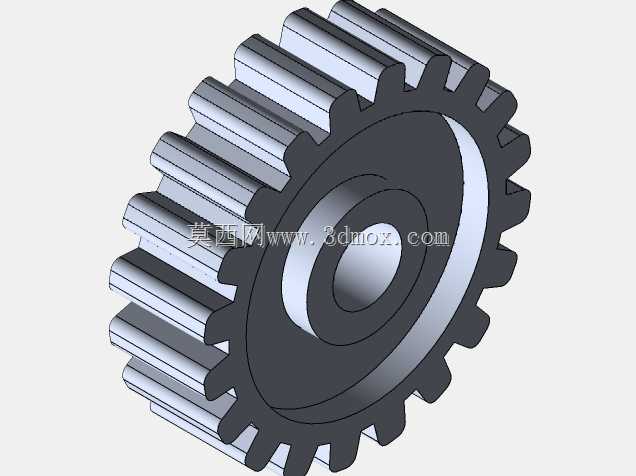

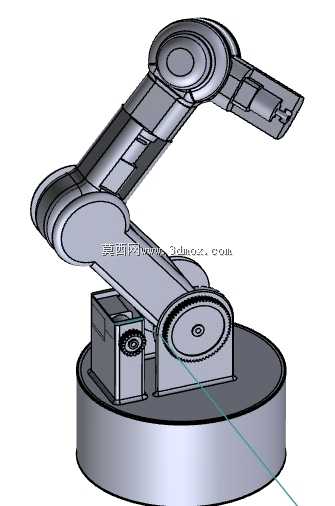

设计思路上，该机械臂优先考虑教学场景的易观察性与易加工性，关节传动采用齿轮啮合结构，肩部、大臂、小臂等核心运动关节的传动结构均外露展示，无需拆解外壳即可观察到动力传递路径，降低教学过程中的理解成本。驱动端适配常规小型步进电机的安装尺寸，每个关节预留了10mm的电机安装公差，方便使用者根据自身需求选配不同扭矩的驱动元件，无需对主体结构进行大规模修改即可完成动力组件加装。考虑到3D打印加工的适配性，整体结构拆分合理，无复杂倒扣结构，可直接通过桌面级3D打印设备完成零件制作，降低教学场景下的样机制作成本。

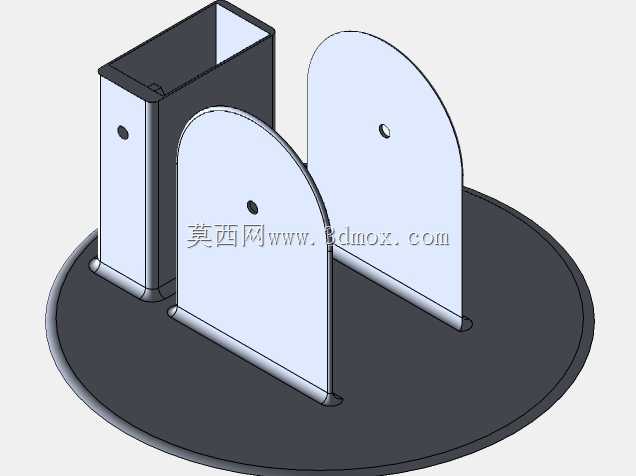

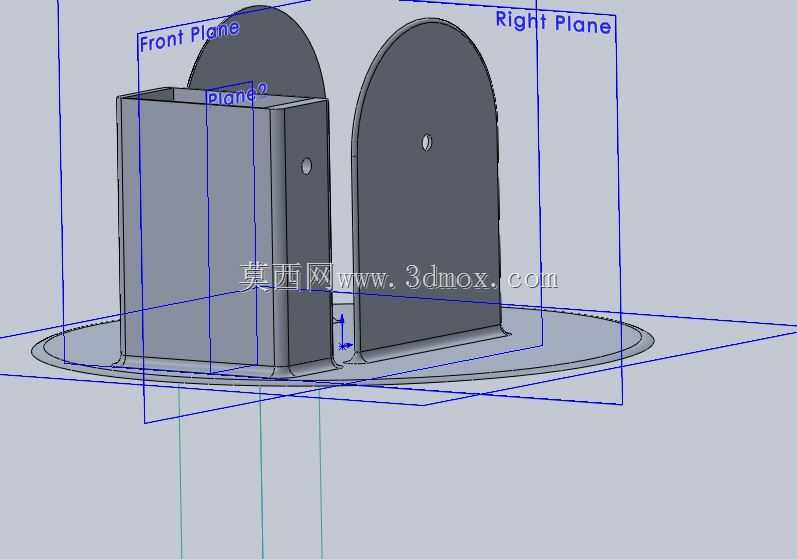

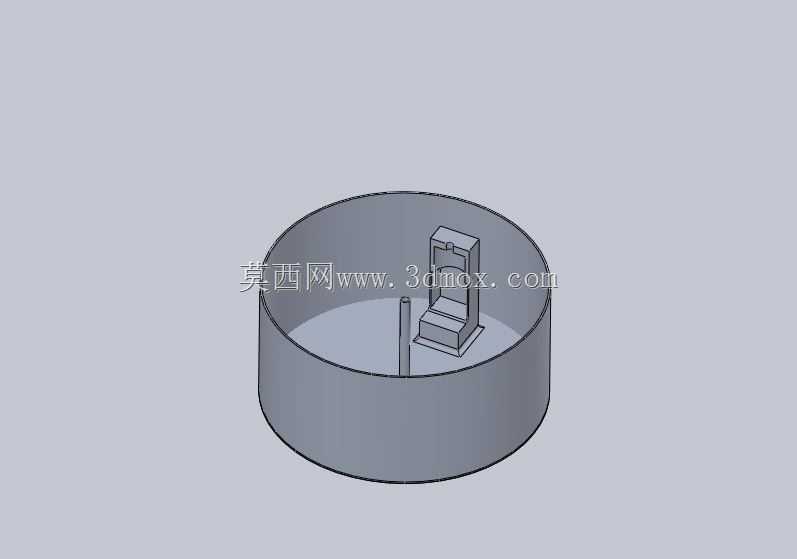

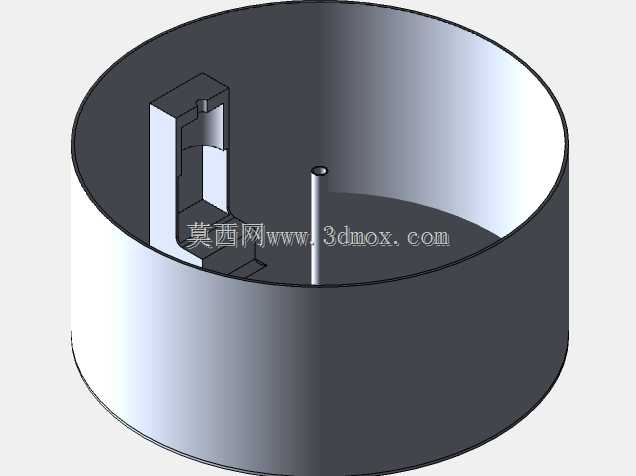

在外形尺寸与安装边界上，该机械臂整体直立高度为0.93m，整体重量约10.5Kg，底座采用圆形固定式结构，安装时仅需预留直径不小于底座尺寸的平整安装面即可完成固定，工作半径覆盖底座周边0.8m范围内的空间，无需过大的安装场地，可直接放置于常规实训桌面完成部署，不会占用过多教学空间。关节处设置了合理的运动限位结构，避免运动过程中出现关节碰撞、管线缠绕等问题，保障演示与作业过程中的结构安全性，适配教学场景下多人操作、反复调试的使用需求。
