五轴联动工业焊接机械臂结构设计

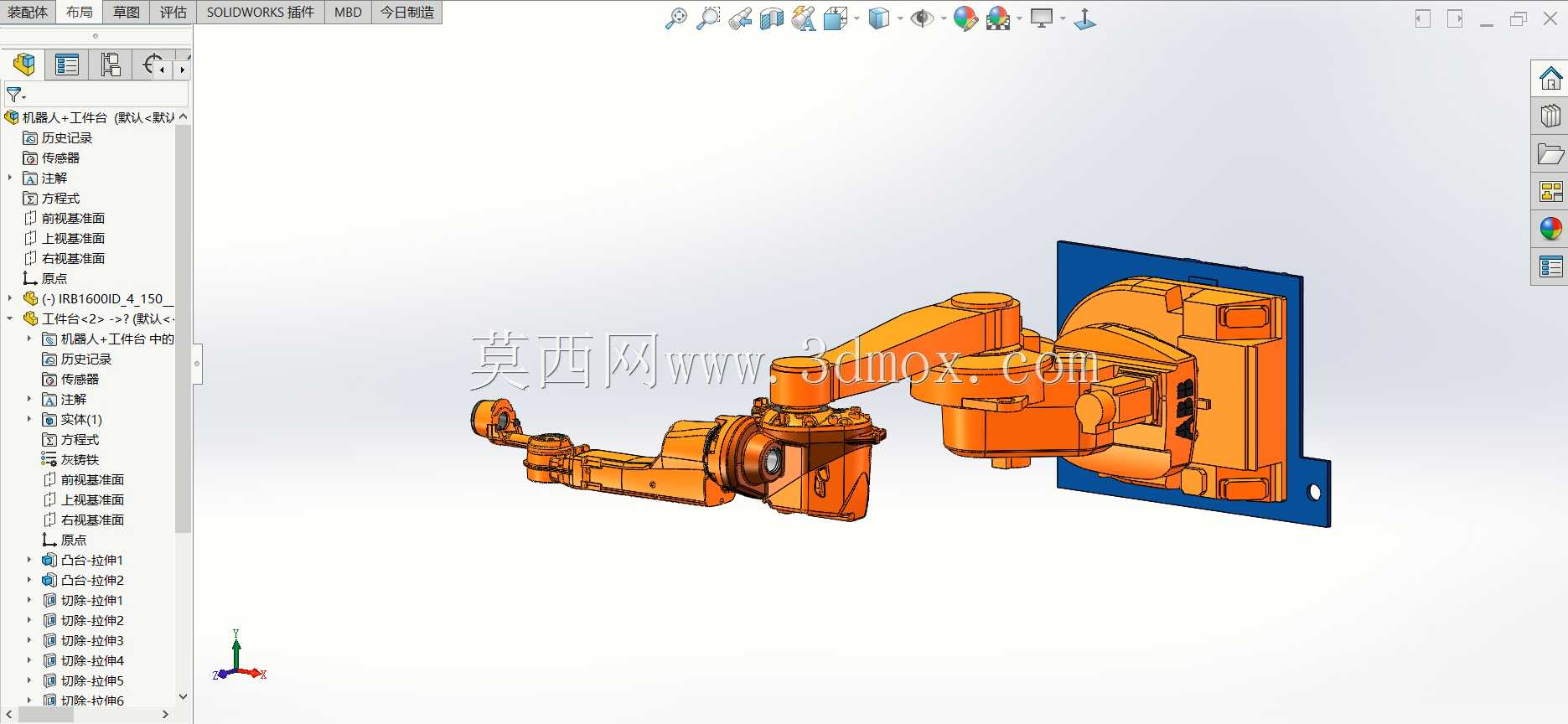

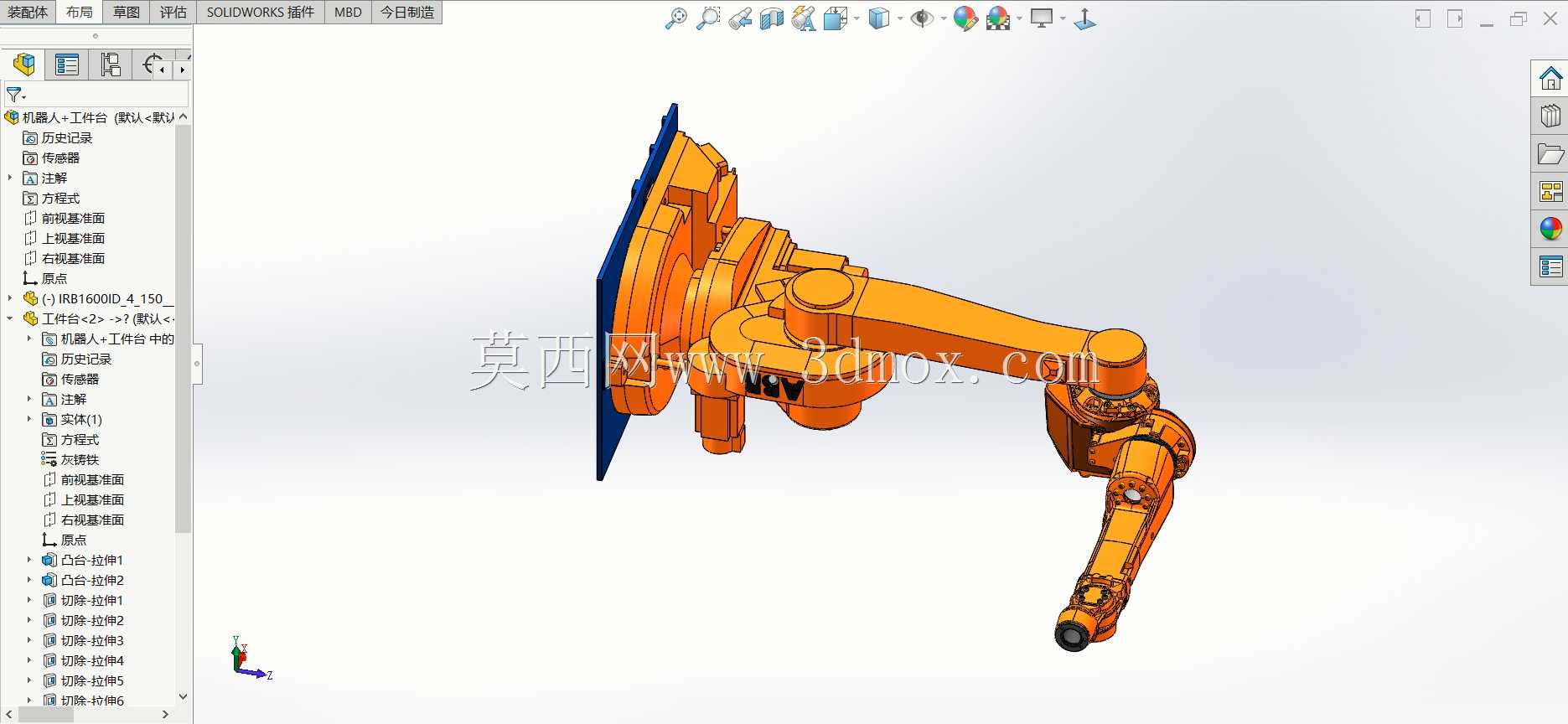

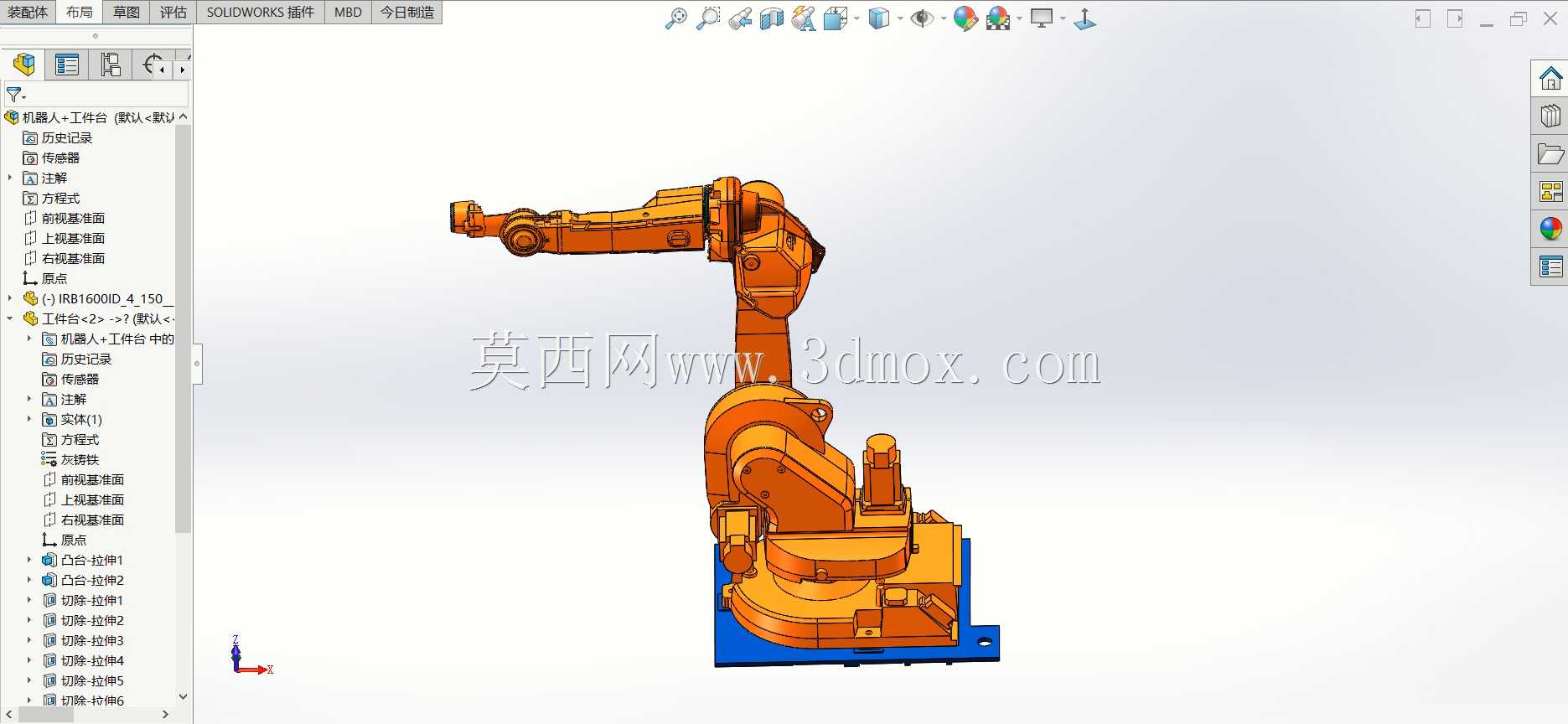

这款五轴焊接机械臂主要面向金属加工领域的自动化焊接作业场景，可适配汽车零部件加工、工程机械构件焊接、五金制品批量焊接、钢结构件拼接等多类生产场景，能够替代人工完成高重复度、高精度要求的焊接工序，有效降低焊接作业中弧光、烟尘对操作人员的职业伤害，同时大幅提升焊接轨迹的一致性与焊缝成型质量，减少人工焊接带来的焊缝偏差、焊穿、虚焊等质量问题。从功能特性来看，该机械臂采用五轴关节联动结构，五个回转关节可协同完成复杂空间轨迹的运动输出，能够覆盖平面、曲面、多角度转角等各类焊缝位置，末端可适配氩弧焊枪、二保焊枪、激光焊接头等多种焊接执行端，满足不同材质、不同厚度金属工件的焊接需求，底座采用带安装孔的固定式结构，可直接固定在焊接工位平台或者行走轴上，适配固定工位焊接或者长工件移动焊接的不同产线布局。在设计思路上，整体结构采用关节模块化布局，从底座到末端依次布置腰转关节、大臂摆动关节、小臂摆动关节、腕部旋转与摆动关节，每个关节的传动结构都预留了足够的运动余量，避免运动过程中出现结构干涉，臂体部分采用流线型的包覆设计，既可以防护内部的传动线路与管路，避免焊接飞溅损伤内部构件，也能优化臂体的重量分布，降低关节驱动的负载压力，提升运动过程的平稳性。从安装边界来看，底座的安装孔位采用对称式布局，安装时需要预留足够的臂体回转空间，腰转关节可实现整周范围的回转覆盖，大臂与小臂的摆动角度经过合理规划，在额定工作半径内可无死角覆盖工位范围内的焊接点位，腕部的两个关节可灵活调整焊枪的姿态，保证焊枪始终能够以最优的角度对准焊缝，适配不同坡口形式的焊接要求。整体结构的刚性经过针对性优化，可承受焊接过程中的小幅振动，保证长时间连续作业下的轨迹精度，臂体内部预留了焊枪送丝管、保护气路、信号线缆的走线路径，所有线路都从关节内部走线，避免外部走线被焊接飞溅烫伤或者运动过程中拉扯损坏，提升设备长期运行的可靠性。
